履带式挖掘机整机结构三维建模作品

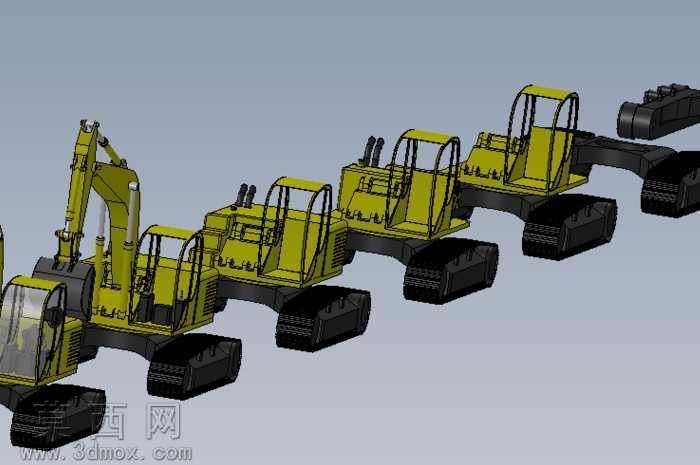

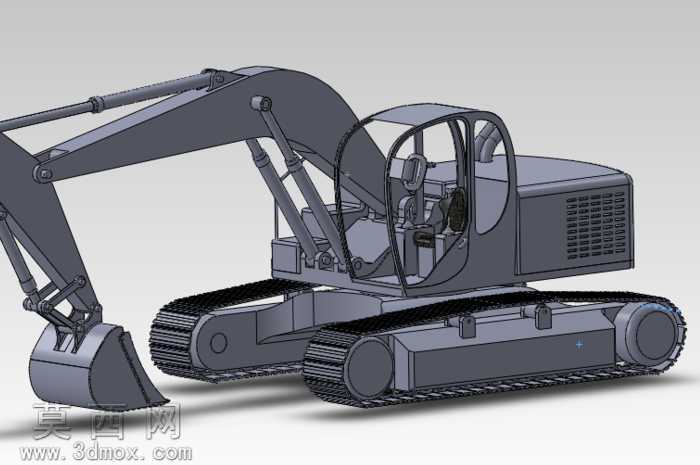

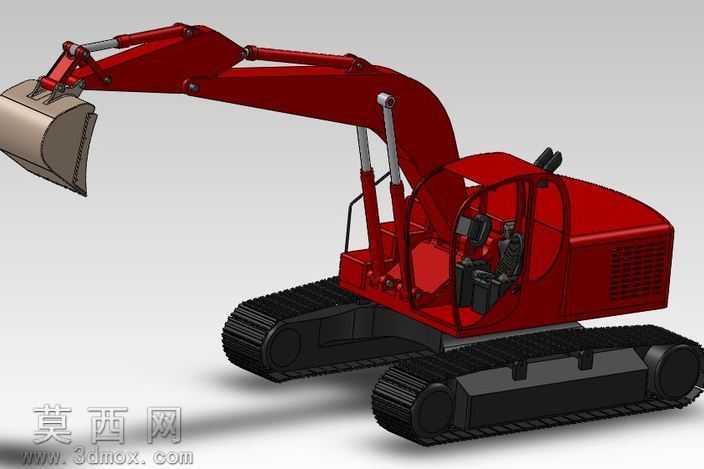

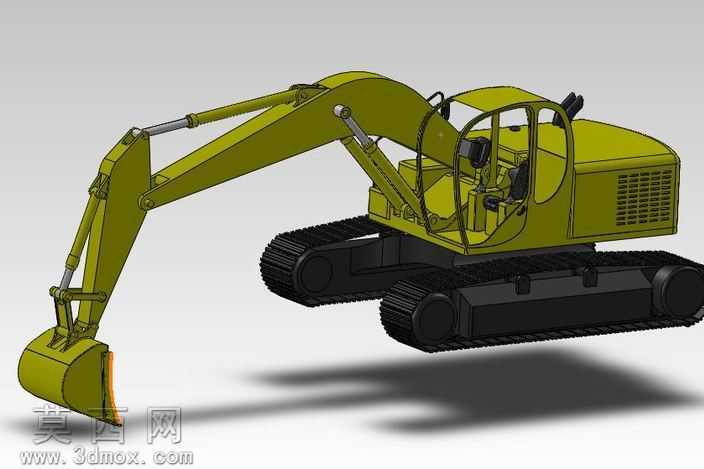

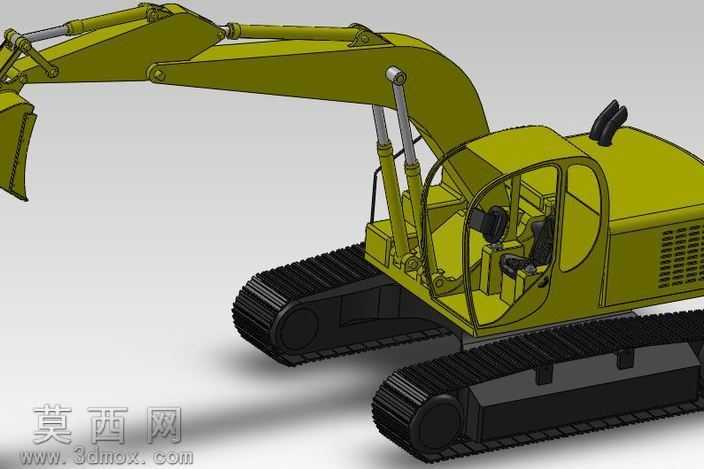

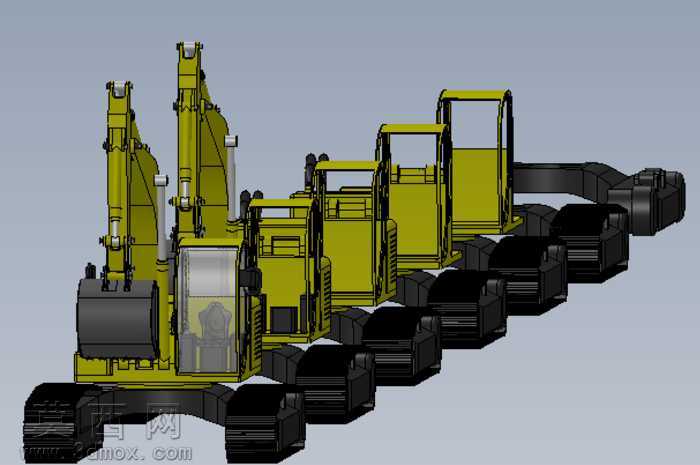

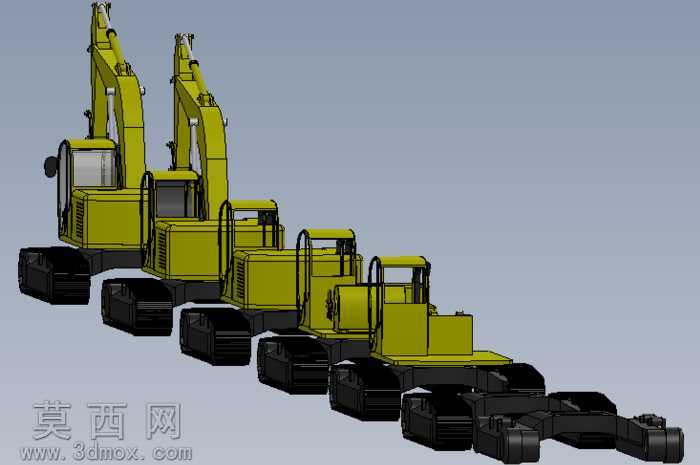

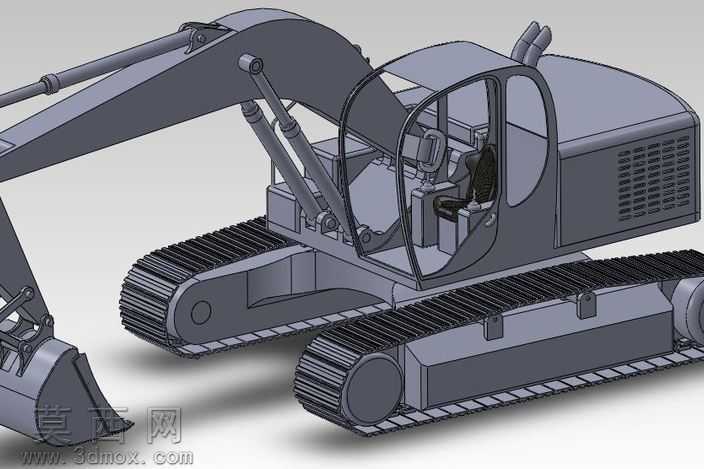

本作品为履带式液压挖掘机的全参数化三维建模成果，建模过程严格遵循真实中型履带挖掘机的结构比例与工程设计逻辑，完整还原了设备从行走机构到工作装置的全部核心结构。建模阶段首先从下部行走体开始搭建，精准复刻了履带板、驱动轮、导向轮、支重轮与托链轮的装配关系，每片履带板的啮合齿形、轮体的安装定位结构都按照真实机械配合要求设计，保证行走机构的转动逻辑符合实际工程原理，同时对履带张紧装置的液压调节结构做了细节还原，清晰呈现张紧油缸与弹簧组件的装配位置。上部转台部分，建模时完整划分了动力舱、驾驶室、液压油箱、燃油箱的布局区域，动力舱表面的散热格栅做了精细化的阵列建模，既还原了真机的外观特征，也预留了内部动力组件的装配空间；驾驶室部分按照人机工程学设计逻辑，还原了弧形挡风玻璃、密封舱门、内部操作座椅与操纵杆的布局，驾驶室框架的加强筋结构也做了细节呈现，还原真实设备的安全防护结构设计。工作装置部分，完整搭建了动臂、斗杆、铲斗以及三组液压油缸的铰接结构，每个铰接点的销轴、轴套配合结构都做了参数化设计，可清晰展示动臂升降、斗杆收放、铲斗翻转的动作逻辑，液压油缸的缸筒、活塞杆、铰接耳环的结构比例完全参照液压元件的标准设计参数，保证结构运动仿真时无干涉问题。材质与渲染阶段，针对不同结构部件匹配了对应工程材质：履带与结构件采用哑光耐磨钢材材质，驾驶室玻璃采用带轻微反射的半透明钢化玻璃材质，液压管路采用深色耐油橡胶材质，座椅采用哑光工程塑料与织物复合材质，渲染时采用柔和的工业产品展示光照，通过明暗层次清晰区分各个部件的装配边界，既突出整机的硬朗工业质感，也能让观者清晰辨识每一处结构细节。整个建模过程遵循从整体布局到局部细节的设计思路，先确定整机的工作半径、挖掘高度、卸料高度等核心性能参数对应的结构尺寸，再逐步拆分各个子装配体的零件结构，所有部件的装配关系都符合真实挖掘机的生产装配逻辑，既可以作为工程机械结构教学的直观演示模型，也可为挖掘机的改型设计、结构优化提供基础三维参考框架，完整呈现了履带挖掘机从底盘到工作装置的全系统机械构成。
