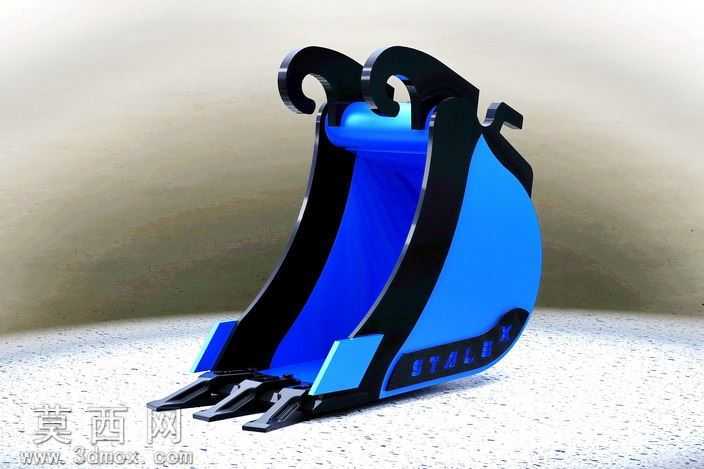

迷你型挖掘机配套铲斗三维设计作品

本作品为适配迷你挖掘机的作业铲斗三维设计，整体建模过程围绕小型挖掘作业的轻量化、高适配性需求展开，在三维建模阶段严格遵循迷你挖机属具的尺寸比例规范，先完成铲斗整体轮廓的曲面搭建，精准勾勒出斗体的弧形盛料腔结构，确保斗容参数匹配小型挖掘机的作业载荷上限，避免出现属具与主机动力不匹配的问题。建模过程中对铲斗的各个连接部位做了精细化结构处理：斗背上方的挂钩式连接结构完全匹配迷你挖机斗杆的安装接口尺寸，预留的铰接点位做了加厚结构设计，保障作业过程中连接位置的结构强度；斗唇位置的斗齿安装座采用一体化建模思路，每一个斗齿的卡位结构都做了贴合实际装配的公差预留，既还原了真实铲斗斗齿可更换的结构特性，也让整体模型的装配逻辑符合工程机械的实际生产标准。材质与渲染阶段，针对铲斗不同部位的材质特性做了区分设置：斗体内部的盛料面采用高饱和度的蓝色工程耐磨涂层材质，调整材质的粗糙度参数模拟真实耐磨漆的哑光质感，同时添加细微的颗粒纹理还原工业漆面的真实触感；斗体外侧的加强筋、连接耳板、斗齿等受力结构件采用黑色高强度合金钢材质，调整金属材质的反光度与粗糙度，还原合金钢构件表面做了发黑防锈处理后的视觉效果，边缘位置添加细微的磨损质感做旧处理，让渲染效果更贴近真实作业场景下的铲斗状态。结构设计上，在斗体外侧沿弧形轮廓布置了纵向加强筋，从斗背连接位置一直延伸到斗唇部位，在不额外增加过多整体重量的前提下，大幅提升斗体的抗形变能力，适配迷你挖掘机在狭小空间作业时可能遇到的偏载、冲击载荷；斗底位置设计了横向的耐磨条结构，既可以减少铲斗收斗过程中与地面的摩擦损耗，也能进一步强化斗底的结构强度。整体设计思路兼顾了迷你挖机属具的轻量化要求与作业耐用性，所有结构细节都参考了真实微型挖掘机铲斗的工程设计规范，模型曲面过渡流畅，没有出现破面、重叠面等建模问题，各部件的装配关系清晰明确，既可以作为工程机械设计的参考案例，也可用于相关教学演示、作业场景动画制作等用途，完整还原了小型挖掘铲斗从结构设计到外观呈现的全流程三维设计效果。
