履带式液压挖掘机整机三维设计模型

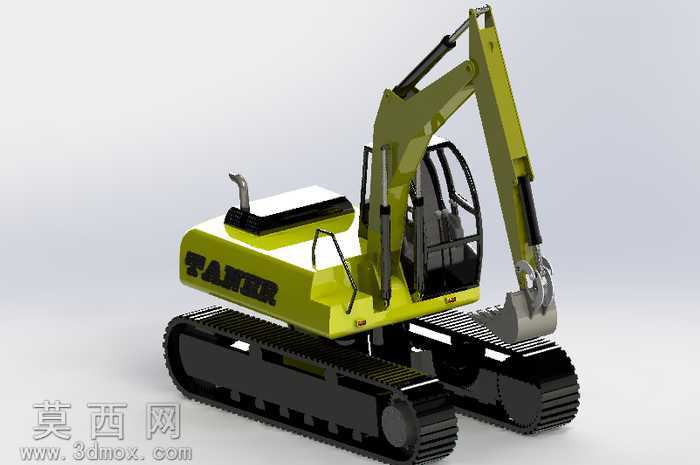

本模型为履带式液压挖掘机的完整三维设计成果，建模过程严格遵循真实工程机械的比例规范与结构逻辑，采用自底向上的建模思路完成全部件搭建。首先完成行走机构的建模：针对履带板、驱动轮、导向轮、支重轮与托链轮逐一进行参数化绘制，还原履带板的防滑齿结构、轮体的轴孔与加强筋细节，通过装配约束实现履带环绕轮系的张紧状态，还原真实履带行走系统的支撑与传动逻辑。上车部分建模时，先完成回转平台的基体搭建，预留动力舱、驾驶室、液压油箱的安装位，动力舱部分还原了排气尾管、舱盖散热格栅的细节，驾驶室采用透明材质模拟钢化玻璃，还原内部操作空间的轮廓与扶手、爬梯等附属结构。工作装置部分按照动臂、斗杆、铲斗的铰接顺序建模，还原各节臂的箱型焊接结构特征，对铰接点的销轴、轴套结构做了精细化处理，同时搭建了液压油缸的完整模型，还原缸筒、活塞杆、铰接耳环的结构，清晰呈现液压驱动的传动路径。材质渲染阶段，机身主体采用工程黄哑光金属漆材质，还原工程机械常用的涂装质感，履带与行走轮系采用深黑色耐磨金属材质，做了轻微的磨损质感处理以模拟真实使用状态，液压油缸活塞杆采用亮面镀铬金属材质，驾驶室玻璃采用半透明带轻微反光的玻璃材质，铲斗斗齿部分做了硬质合金的金属质感区分。整体装配完成后验证了各铰接部件的运动干涉情况，确保动臂举升、斗杆收放、铲斗翻转的动作路径无结构冲突，完整还原了履带式挖掘机的整机结构特征与作业机构的运动逻辑，可用于工程机械结构教学、产品展示或虚拟仿真场景使用。
