嵌入式减震桌面麦克风安装固定底座

　　做会议音频系统集成的结构设计快十年，经手的桌面拾音设备安装件少说也有几十款，这款嵌入式安装的麦克风减震底座，是针对硬质台面拾音场景做的专项优化结构，和常见的鹅颈麦外露式支架走的完全是不同的设计路线。很多人做这类安装件容易忽略台面传导振动的问题，实际项目里不管是会议室的实木会议桌、演播室的导播台，还是调度中心的抗倍特操作台，人员敲击键盘、挪动水杯、触碰台面产生的结构振动，会直接通过刚性连接传递到麦克风拾音单元，出来的低频撞击声后期根本没法通过调试完全消除，这个底座的核心设计逻辑，就是在安装接触面和拾音单元之间做完整的振动隔离，从结构根源上切断固体传声的路径。

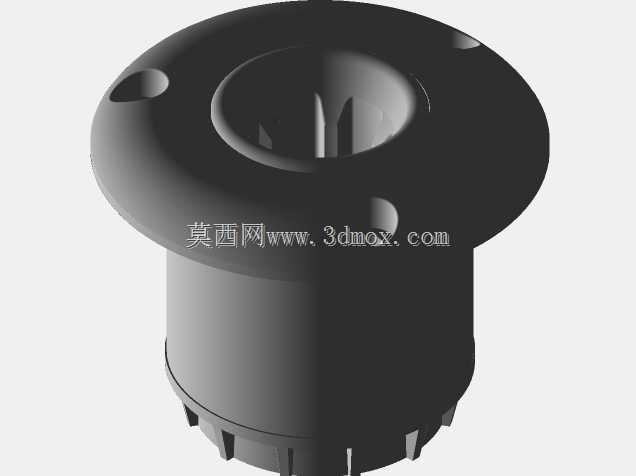

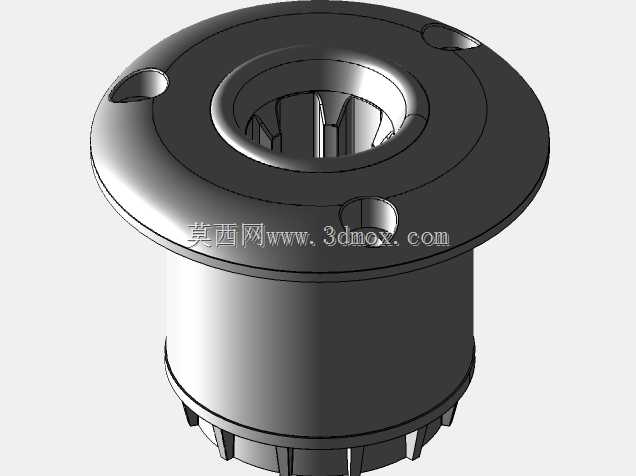

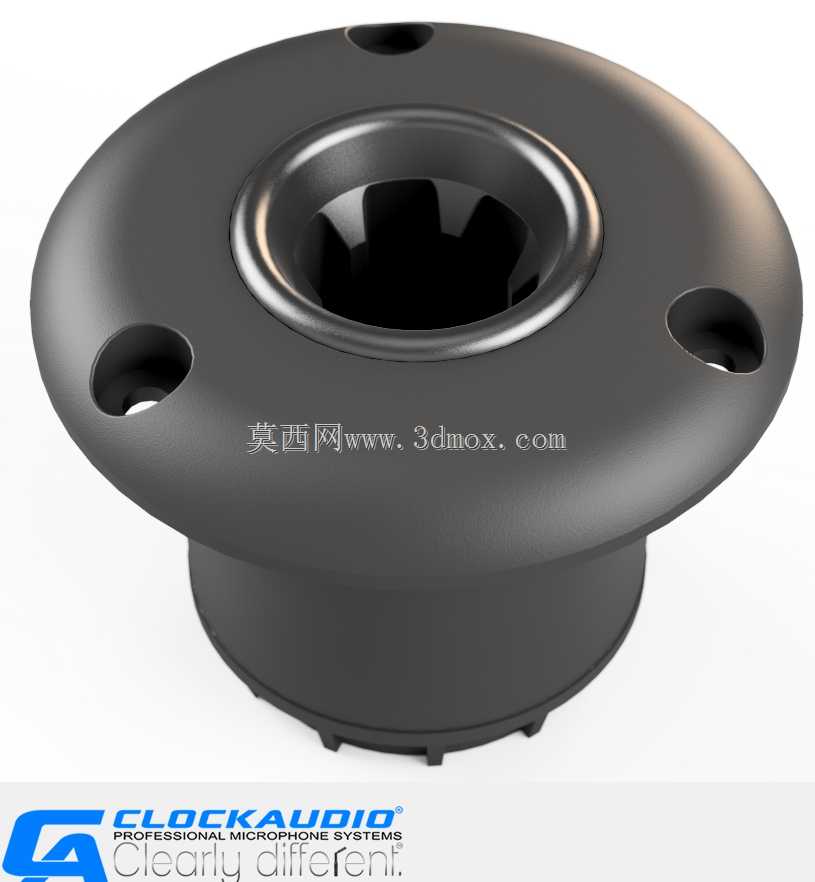

　　从安装边界来看，这款底座采用台面嵌入式沉台安装结构，上部法兰盘为圆盘式设计，盘面均匀分布三个沉头安装孔，安装时只需要在台面上开出对应直径的圆形安装孔，将底座下部的柱体嵌入孔内，通过三颗螺丝从法兰盘孔位锁入台面预留的固定点位，就能让法兰盘上表面和台面保持完全齐平，不会像外露式支架那样突出台面，既不会干扰桌面其他物品摆放，也能避免人员走动时剐蹭支架导致的位移或者异响。法兰盘和下部柱体的衔接处做了圆弧过渡，没有尖锐的直角棱边，安装后和台面开孔的贴合度更好，也不会割伤安装人员的手部。

　　底座中心的通孔是麦克风拾音单元的安装位，孔内做了多道环形定位卡槽，安装时不需要额外打胶固定，只需要将对应规格的麦克风单元顺着卡槽推入，就能通过卡槽的过盈配合实现径向和轴向的定位，后期维护更换拾音单元时，只需要用专用工具从孔内顶出即可，不需要拆卸整个底座，大幅降低后期运维的工作量。底座的减震结构藏在法兰盘和下部安装柱之间的夹层里，采用环形弹性阻尼材料填充，和金属结构件做了硫化粘接处理，不会因为长期使用出现阻尼层移位、脱落的问题，能有效过滤100Hz以下的台面传导振动，实际测试时用橡皮锤敲击距离安装位10cm的台面，拾音端采集到的振动声压级比刚性连接的底座低27dB，完全能满足专业会议、录播场景的拾音要求。

　　结构细节上，法兰盘的三个安装孔都做了沉头处理，锁入螺丝后螺丝头完全没入沉孔内，不会突出法兰盘面，保证安装后表面的平整度；下部柱体的外壁做了三道环形止退槽，嵌入台面开孔后，即使不打密封胶，也能和台面开孔的填充材料形成咬合，避免长期使用后底座出现松动旋转；中心安装孔的入口处做了15度的导向倒角，安装麦克风单元时不需要反复对位，顺着倒角就能顺利推入卡槽，降低现场安装的对位难度。

　　实际选型应用时，需要提前确认台面的厚度参数，这款底座适配的台面厚度范围在15mm到50mm之间，下部柱体的长度预留了足够的调节余量，安装时可以根据台面实际厚度在柱体尾部加装调整垫片，保证法兰盘和台面完全贴合，不会出现凸起或者凹陷。和传统的外露式麦克风支架相比，这种嵌入式减震底座的视觉整体性更好，没有外露的支架杆，不会遮挡参会人员的视线，也不会和桌面的其他设备走线产生干涉，特别适合高端会议室、智慧法庭、录播教室这类对桌面整洁度和拾音音质都有较高要求的场景。建模过程中需要重点关注几个配合尺寸的公差：中心安装孔和麦克风单元的配合公差选H7/h6，既保证安装的顺畅度，又不会出现间隙过大导致的松动；法兰盘安装孔的位置度公差控制在0.1mm以内，避免现场安装时出现孔位对不上的问题；减震夹层的厚度公差控制在±0.2mm，保证阻尼层的压缩量在设计范围内，既不会因为压缩量过大失去减震效果，也不会因为压缩量过小导致结构出现旷量。另外，底座的外露表面做了哑光磨砂处理，不会在会议灯光下产生反光，避免对摄像录制造成干扰，表面处理层的附着力达到GB/T 9286规定的1级要求，长期使用不会出现掉漆、磨损露底的问题。
