起重机链条激光磨损检测指示装置

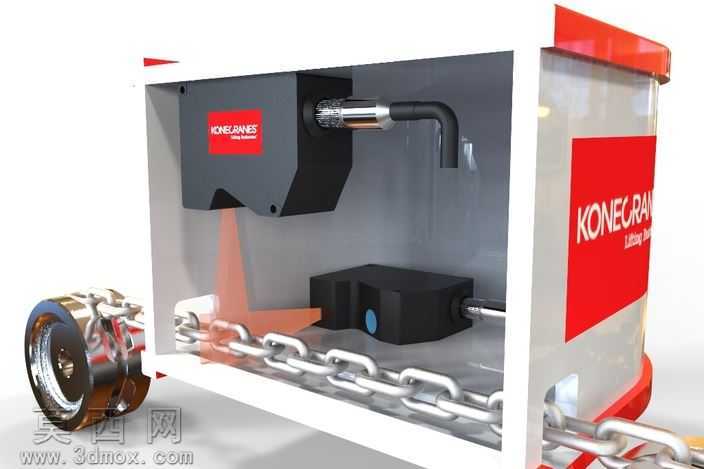

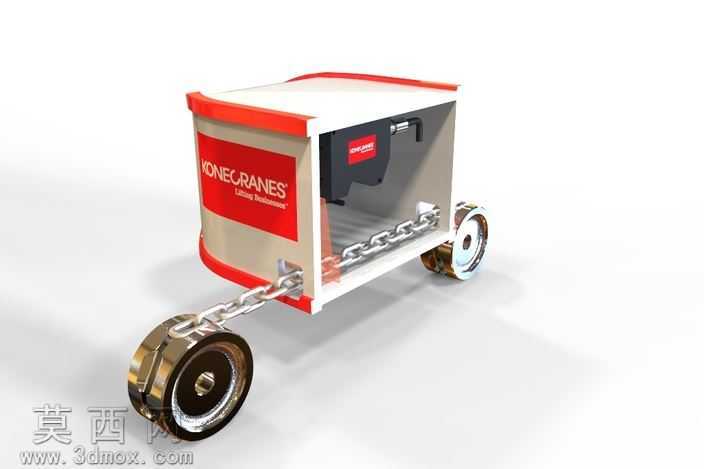

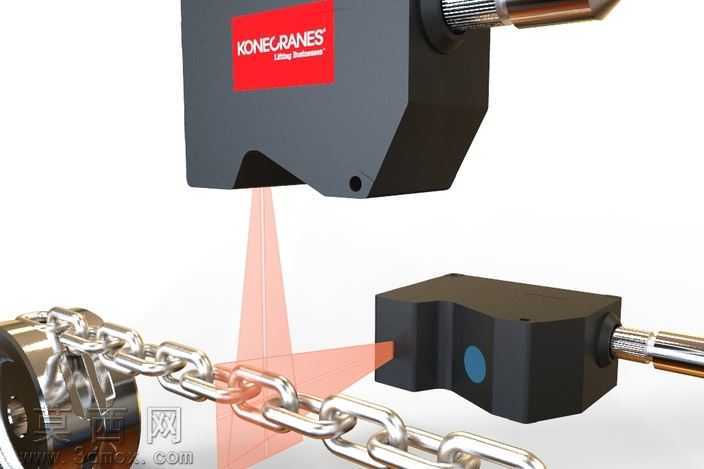

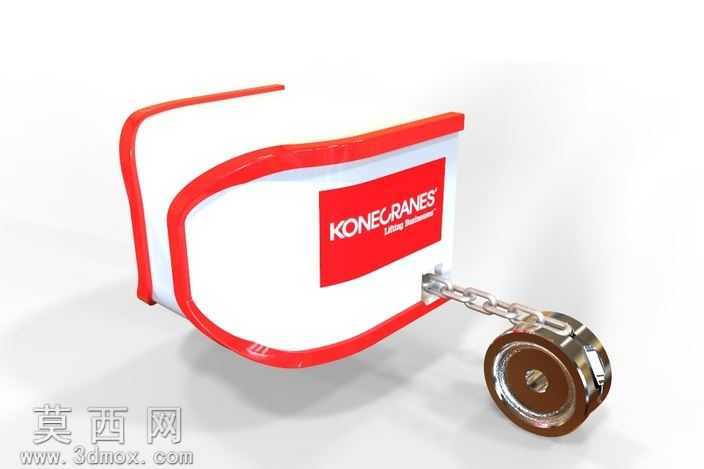

本作品为起重机配套的链条激光磨损检测指示装置三维建模成果，整体采用工业级检测设备的设计逻辑完成全结构建模。建模过程中针对双检测模组的布局做了精细化还原，两个独立的激光扫描传感单元分别对应链条的侧方扫描位与顶端扫描位，可实现单组链条的全维度覆盖检测。外观结构建模还原了工业检测设备的方正防护壳体，壳体表面做了哑光硬质材质的渲染处理，搭配品牌标识区域的丝印质感还原，接口部位的金属接插件做了金属光泽与防滑纹理的细节刻画，精准还原工业现场使用的检测设备外观特质。核心检测光路部分采用半透明激光材质渲染，清晰呈现侧方横向激光束与顶端斜向激光束的投射路径，直观展示激光覆盖链条链节的检测范围，链条部分采用金属镀铬材质渲染，还原工业起重链条的金属光泽与链节铰接的结构细节，链节之间的配合间隙、铰接销轴的结构都做了精准还原。设计思路围绕起重链条的磨损在线检测需求展开，通过双激光扫描的布局设计，可同时完成链节表面缺陷检测与链节长度测量两类功能：表面检测可识别链缝、腐蚀、划痕、沟槽等几何缺陷，长度测量可覆盖多组连续链节的尺寸比对，通过实测尺寸与理论长度的差值判断磨损程度。建模过程中对检测模组的安装固定结构、光路校准基准位都做了结构预留，可直接适配不同规格的起重链条输送工位，装置的检测原理基于激光三角反射法，从目标表面漫反射的激光束在传感器上形成反射光斑，通过检测光斑的位置与形状变化，可适配高速运动的链条动态检测需求，不仅能识别明显的表面缺陷，也可捕捉微小的磨损形变，实现全形状三维尺寸测量，为起重设备的链条安全运维提供可视化的检测方案参考。
