Tecnotron德士20P-18SK弯头接近传感器三维模型

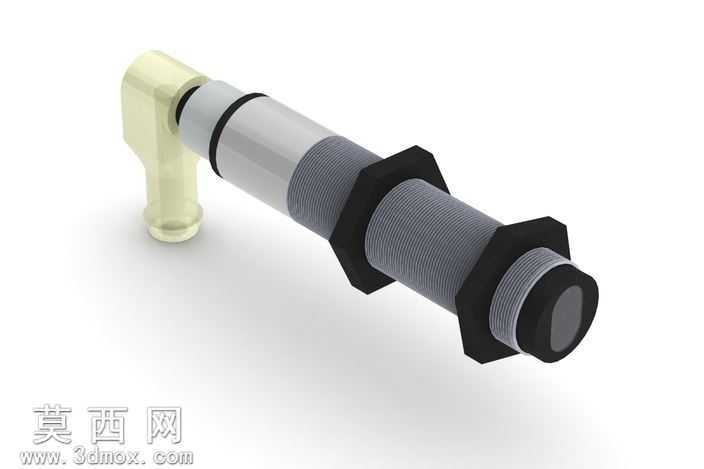

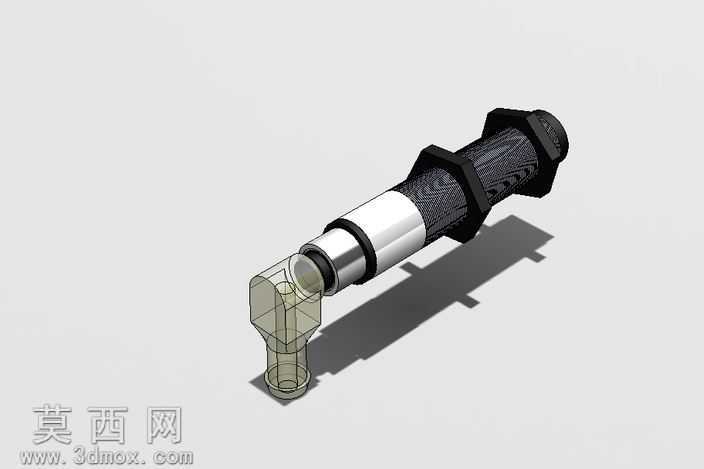

本模型为Tecnotron品牌20P-18SK系列弯头式接近传感器的高精度三维建模成果，建模过程严格参照实物测绘尺寸与产品官方规格参数完成，完整还原了该款传感器的全部结构细节。建模阶段以SolidWorks为核心建模工具，采用自底向上的装配体建模思路，将传感器拆分为感应端头、螺纹主体段、六角锁紧螺母、密封胶圈、L型弯头接插件五个独立子零件分别建模后完成装配约束，各零件间的配合间隙完全匹配实物装配公差，可直接用于虚拟装配干涉校验。模型主体感应段采用M18标准圆柱螺纹结构，建模时通过螺旋线扫描特征精准还原螺纹牙型细节，两处六角锁紧螺母的对边尺寸、厚度均严格遵循工业紧固件标准，可直接匹配标准安装孔位的设计调用。端头感应面做了细微的倒角与分层结构处理，还原实物感应面与外壳的材质分界特征；两处黑色密封胶圈采用环形扫描建模，还原胶圈的截面弧度与装配卡位结构；尾部L型弯头接插件做了90度直角过渡的曲面处理，接插件端头的插针卡位、外壳脱模斜度均做了细节还原，未做过度简化。材质与渲染阶段，针对不同部件的物理属性做了对应材质分配：主体金属外壳部分采用磨砂阳极氧化铝材质，调整金属粗糙度与反射参数还原工业金属外壳的哑光质感；六角锁紧螺母采用发黑处理碳钢材质，添加细微的表面颗粒纹理还原紧固件的表面处理效果；黑色密封胶圈采用丁腈橡胶材质，调整漫反射粗糙度与低反光参数还原橡胶的哑光弹性质感；尾部弯头接插件采用米黄色硬质工程塑料材质，添加轻微的塑料高光反射特性；端头感应面采用深色工程塑料材质，与主体金属部分做明确的材质区分。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮主体螺纹结构，辅助光源补光消除暗部死黑，添加柔和的环境反射提升金属材质的真实感，最终渲染效果可清晰呈现各部件的结构分界与材质差异。该模型完整保留了传感器的安装尺寸、接口位置、外形轮廓等关键设计参数，可直接用于工业自动化设备的布局设计、安装工位模拟、设备BOM表搭建等场景，模型拓扑结构规整，无破面、重叠面等几何错误，可顺畅导入各类三维机械设计软件进行编辑修改，也可导出为通用格式用于虚拟仿真、产品展示等用途。
