Pololu红外反射式1RC数字传感器模块

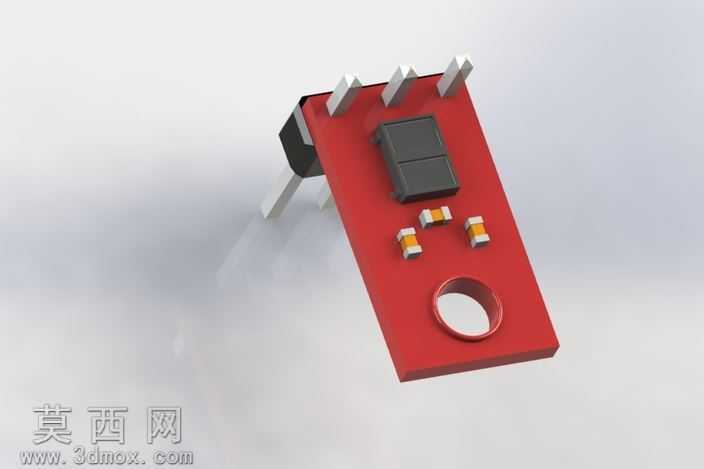

本模型为Pololu品牌1RC数字反射式红外传感器模块的三维建模成果，建模过程采用SolidWorks完成全参数化结构搭建，完整还原了实物模块的全部结构细节。模型首先以PCB基板为核心基准进行草绘拉伸，还原了红色FR-4基板的矩形轮廓与边缘安装定位孔的精确尺寸，安装孔做了沉台倒角处理，匹配实际安装时的螺丝贴合需求。基板上方的核心传感元件采用双块堆叠式实体建模，还原了红外发射与接收管的黑色塑封外壳结构，外壳表面做了细微的磨砂质感纹理处理，还原塑封器件的真实材质观感。基板上的三个贴片阻容元件按照实物布局精准定位，分别还原了0805封装电阻电容的长方体结构与两端金属焊端的细节，焊端部分做了金属锡面的质感区分。模块侧边的直插排针采用多实体阵列建模，还原了四根金属插针的圆柱结构与插针根部黑色塑料定位座的细节，插针表面做了亮面金属材质处理，定位座采用哑光黑色塑料材质。模型渲染阶段采用工作室柔光环境，基板赋予红色阻焊层哑光材质，表面添加细微的PCB纹理质感，核心传感元件赋予半哑光黑色塑封材质，贴片元件的陶瓷本体赋予米白色哑光材质、金属端赋予亮银色焊锡材质，排针金属部分赋予镀锡亮面金属材质、塑料座赋予黑色哑光工程塑料材质，整体渲染光影柔和，结构层次清晰。设计过程中严格遵循实物的尺寸比例，所有元件的布局位置、安装孔位、接口尺寸均与实物保持一致，可直接用于工控系统设备的装配仿真、PCB布局验证、教学演示等场景，模型结构无冗余特征，各部件可单独拆分编辑，方便后续根据需求进行结构调整或装配调用，完整呈现了这类小型数字红外传感器的典型结构特征，还原了模块化电子传感配件的工业设计细节。
