狼式轻型直升机外观结构三维设计

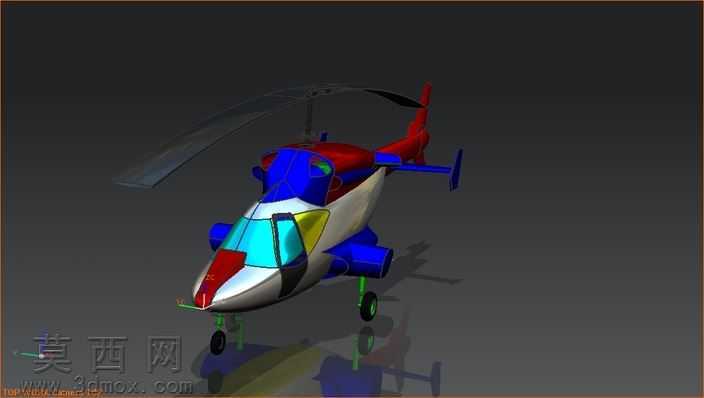

本作品为轻型直升机外观结构三维建模成果，采用UGS NX软件完成全流程设计，建模过程遵循航空装备外观设计的比例规范，首先以单旋翼带尾桨的常规直升机布局为基础框架，通过草图绘制勾勒机身整体轮廓，确定机头、座舱、机身中段、尾梁、垂尾、平尾的比例关系，保证整体造型符合轻型直升机的气动外形逻辑。建模阶段采用实体建模与曲面建模结合的方式，机头部分通过多段曲面放样构建流线型的整流外形，曲面曲率连续过渡，有效还原真实直升机机头的气动曲面特征；座舱区域单独构建透明风挡结构，通过曲面分割划分风挡与机身蒙皮的边界，还原座舱的通透视觉效果。机身主体部分通过拉伸、扫掠等命令构建基础实体，再通过圆角、倒角处理优化蒙皮接缝处的过渡效果，避免生硬棱角，还原真实航空器蒙皮的顺滑质感；机身两侧的短翼结构通过独立曲面建模完成，与机身主体做布尔合并处理，保证结构衔接自然。旋翼系统部分，主旋翼采用多片桨叶结构，通过扫掠命令构建桨叶的翼型截面，沿桨叶展向做扭转角度渐变处理，还原真实旋翼桨叶的气动外形特征，桨毂部分通过回转、阵列命令完成细节构建，保证主旋翼结构的完整性；尾桨部分同样采用翼型截面扫掠建模，安装于尾梁末端的垂尾侧方，与尾梁结构做一体化衔接处理。起落架部分采用滑橇加辅助机轮的组合形式，通过管材扫掠构建滑橇主体结构，机轮部分通过回转命令构建轮胎与轮毂结构，安装于机身下部的预设连接点位，还原轻型直升机的起落架布局特征。材质与渲染阶段，为不同部件分配对应材质属性，机身蒙皮采用高光泽航空涂装材质，分别赋予红、蓝、白等色块模拟真实涂装效果，风挡部分采用半透明玻璃材质，调整折射率与透明度参数还原座舱玻璃的通透质感，旋翼桨叶采用深色哑光复合材料材质，起落架机轮采用黑色橡胶材质搭配金属轮毂材质，渲染阶段添加环境反射与地面阴影效果，通过光影调整突出机身曲面的立体感与结构层次，整体模型完整还原了该型轻型直升机的外观结构特征，各部件比例协调，曲面过渡顺滑，可用于航空装备外观展示、结构教学参考等场景。
