户外砖砌嵌入式烧烤炉结构设计

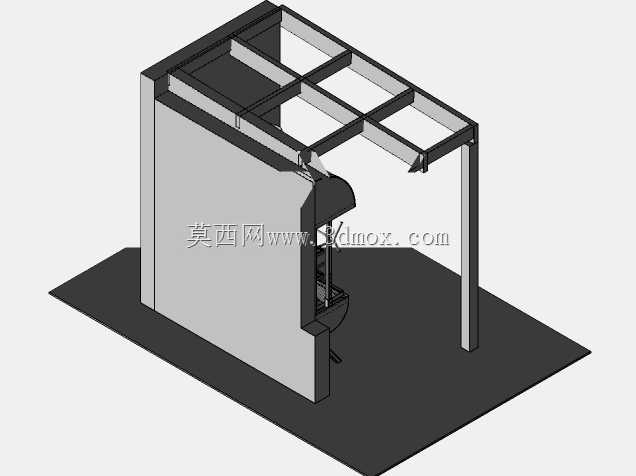

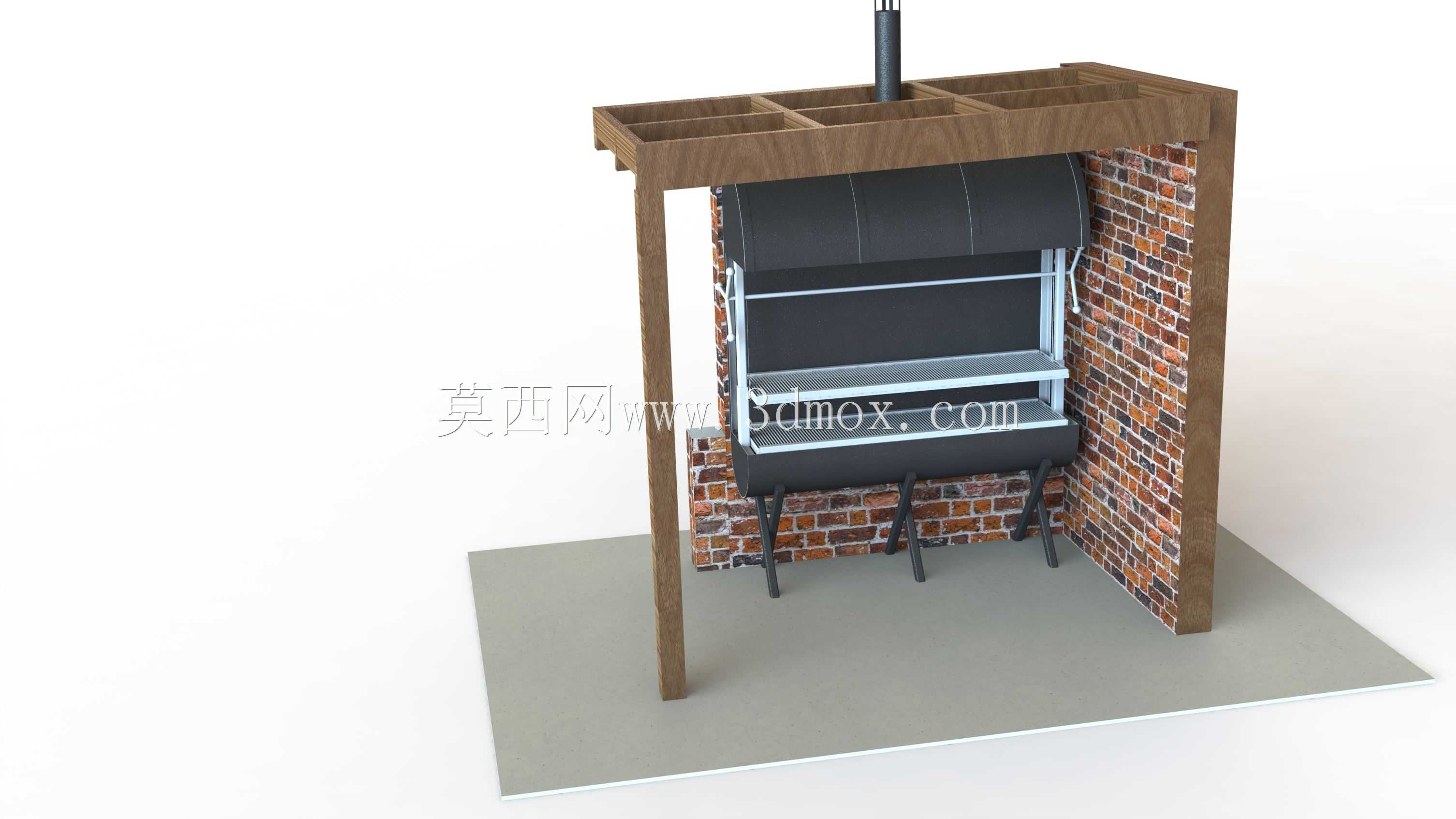

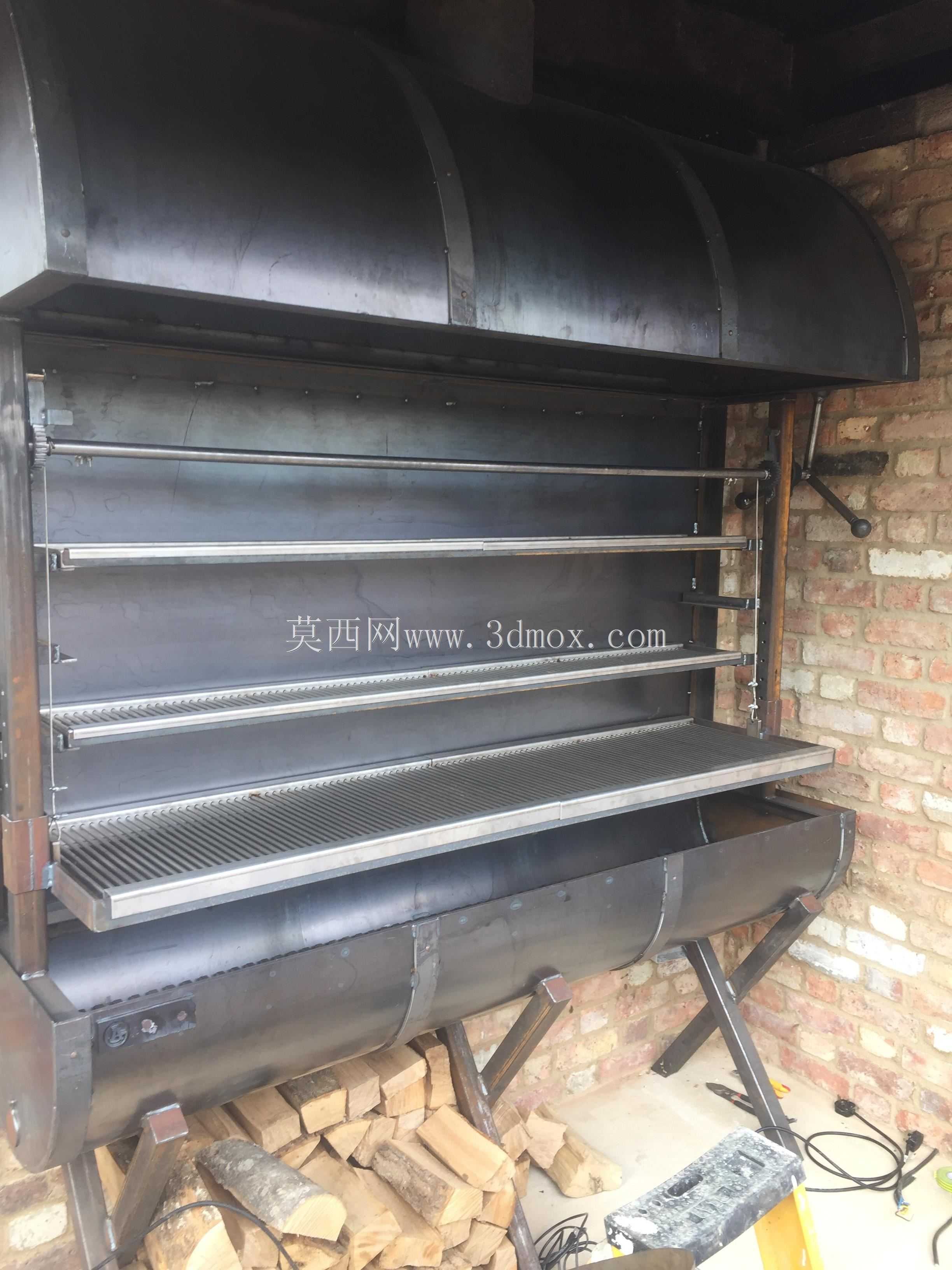

　　这款户外烧烤设施主要面向庭院休闲、户外聚餐这类民用商用结合的烹饪场景，区别于便携烧烤架，它采用固定嵌入式的安装逻辑，适配庭院硬化地面的施工预留位，安装前需要提前确认地面承重阈值，整体结构的垂直投影边界控制在1.8米×1.2米范围内，排烟烟囱伸出顶部遮雨棚的高度预留0.6米，避免烟气倒灌影响操作区。从结构设计逻辑来看，炉体核心燃烧区采用耐火砖砌筑，左右及后侧的砖墙厚度控制在120mm，既可以阻隔燃烧热量向外扩散，避免周边木质框架长期受热出现变形碳化，也能储存部分燃烧热量，让炉内温度场更均匀，减少烤制过程中的温度波动。炉体内部设置两层可抽拉的金属烤架层，上层距离燃烧区高度为220mm，适合高温快烤的食材，下层距离燃烧区350mm，

　　可用于低温慢烤或者食材保温，烤架两侧采用滑动导轨支撑，抽拉时的阻尼感经过适配，不会因为承重出现卡滞，单根烤架的额定承重为15kg，满足常规聚餐的食材烤制需求。炉体底部设置四个可调节高度的金属支脚，支脚底部与混凝土地面通过膨胀螺栓固定，可调节范围为0-30mm，用来抵消地面施工的平整度误差，保证炉体整体水平，避免烤架倾斜导致食材滑落。顶部的木质框架采用防腐木材质，框架上方设置四个分隔的置物格，单个置物格的内部尺寸为300mm×400mm，可以放置调料瓶、烧烤工具、待烤食材盘，框架立柱的截面尺寸为100mm×100mm，与地面固定后可以为顶部遮雨结构提供支撑，同时也能在侧边悬挂烧烤夹、毛刷这类常用工具。排烟结构从炉腔顶部向上延伸，

　　采用直径110mm的金属排烟管，管道接口处做密封处理，炉腔内部设置导流板，引导烟气全部进入排烟管排出，不会从炉口溢出影响操作人员。设计过程中重点考虑了长期户外使用的耐候性，金属部件全部采用304不锈钢材质，避免长期接触油烟、雨水出现锈蚀，砖砌部分的外表面做防水抹面处理，减少雨水渗入砖体导致的开裂，木质框架表面刷耐候木油，抵御紫外线和潮气的侵蚀。操作区的预留空间宽度为0.8米，操作人员站在炉前操作时，手臂到烤架的距离刚好处于舒适操作范围，不需要过度前倾，长时间操作也不容易产生疲劳。炉体前方的地面预留0.5米的操作站位空间，安装时需要避开上方的树枝、电线等障碍物，保证排烟口上方无遮挡，同时炉体与周边易燃绿植、木质围栏的安全距离不小于1.

　　5米，符合户外用火的安全规范。整个结构没有复杂的传动部件，后期维护只需要定期清理排烟管内的积灰，检查金属烤架的磨损情况，更换成本较低，适合庭院、民宿户外餐饮区、露营地固定烹饪区这类场景使用，相比移动烧烤设备，它的稳定性更好，热效率更高，单次烤制的食材量更大，也不会出现使用过程中架体晃动的问题。
