Virax手动切管器工业级三维结构设计

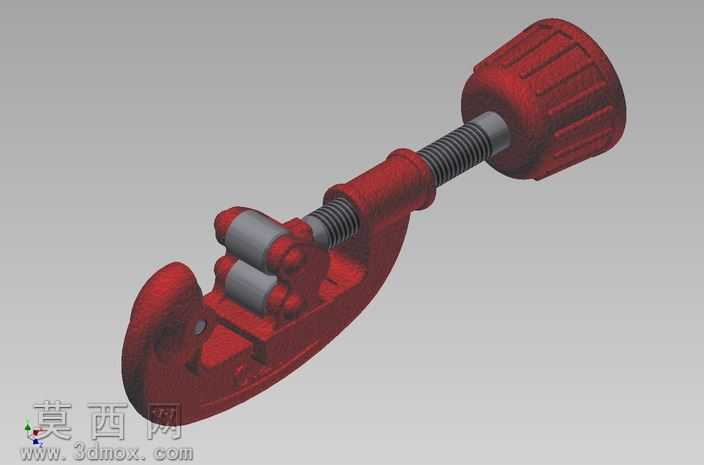

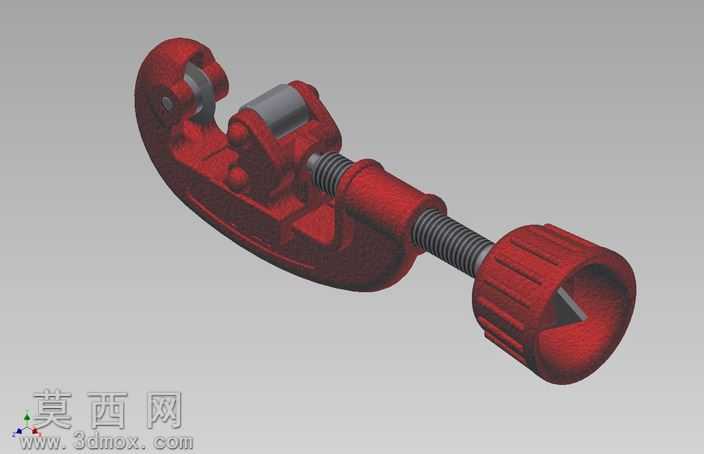

本作品为手动式管道切割工具的三维参数化建模成果，建模过程严格遵循实体五金工具的真实尺寸比例与功能逻辑，完整还原了切管器的全部核心结构。建模阶段首先搭建整体装配骨架，以C型主体架为核心基准件，依次完成切割滚轮组件、夹紧压块机构、进给螺杆、调节旋钮的独立零件建模，所有零件间的装配约束完全匹配实际工具的运动逻辑：切割滚轮通过销轴铰接在C型架开口端，可绕销轴自由转动以适配管道圆周进给；夹紧压块通过联动铰接结构与C型架中部连接，可随螺杆进给同步收拢，与切割滚轮形成三点夹持结构，保证切割过程中管道不会发生偏移。进给螺杆采用梯形螺纹建模，与C型架尾部的螺纹孔形成螺旋传动副，旋转尾部的防滑旋钮即可推动压块平稳进给，精准控制切割滚轮的吃刀量，旋钮表面建模出均匀分布的竖向防滑棱，还原真实产品的防滑握持手感。材质与渲染阶段，整体主体结构采用铸铁喷塑的红色哑光材质，通过调整材质粗糙度与金属度参数，还原五金工具表面耐磨涂层的细腻磨砂质感，切割滚轮采用高硬度合金工具钢材质，添加细微的磨削纹理与金属反光效果，进给螺杆采用发黑处理的钢材材质，螺纹部分做细微的磨损质感处理，铰接销轴添加金属亮面倒角效果，提升零件的层次区分度。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮工具主体轮廓，辅助光源补全结构暗部细节，添加微弱的环境反射效果，让红色主体的色彩饱和度适中，既还原真实产品的工业质感，又清晰展现所有结构细节。设计过程中重点考量了手动工具的人机交互逻辑，旋钮的直径、C型架的开口深度、压块的弧度都经过比例优化，既保证可适配对应规格的金属管道切割需求，又让整体结构紧凑无冗余，所有运动部件均预留合理的装配间隙，避免干涉，完整复现了这类手动切管器靠旋转进给逐步环切管道的工作原理，模型结构完整，装配关系清晰，可用于工具结构演示、五金产品展示等场景。
