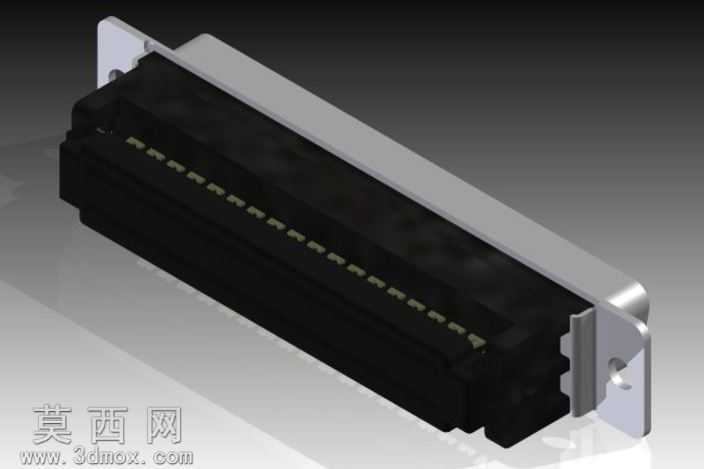

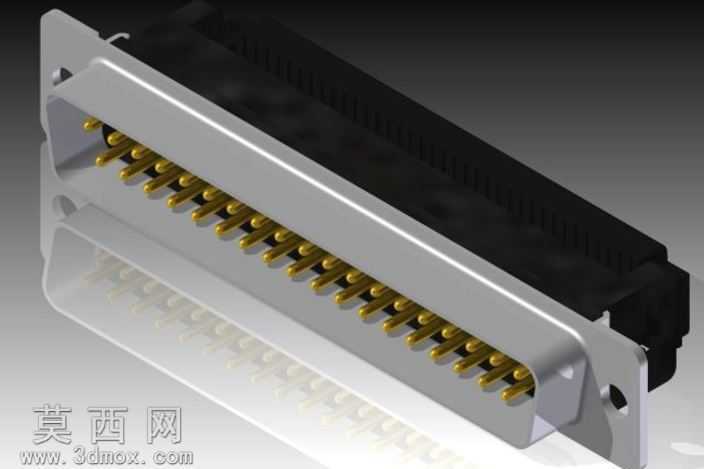

DB37超小型卷曲式电气插头三维设计

本作品为DB37超小型卷曲式插头的三维参数化建模成果，建模过程严格遵循工业连接器的实际生产尺寸规范，完整还原了该款Multicomp系列37针D-sub插头的全部结构细节。建模阶段首先通过草图绘制定位金属外壳的安装法兰轮廓，精准还原法兰上的固定安装孔位与屏蔽接地弹片结构，外壳采用拉伸与切除特征组合成型，边缘做符合工业设计规范的圆角处理，避免锐边结构，还原金属冲压外壳的真实成型特征。针对插头内部的37根卷曲式插针，采用阵列特征完成等距排布，每根插针的接触端做镀金接触区的结构区分，压接端还原卷曲压线的翼状结构，精准匹配线径压接的工艺要求，插针与绝缘基座的配合间隙严格控制在工业装配公差范围内，还原真实的过盈配合装配关系。绝缘基座部分采用耐高温热塑性塑料的材质设定，建模时还原基座上的插针定位卡槽、防呆限位凸台结构，确保插针装配后不会出现轴向窜动与径向偏移。尾部的线缆锁紧结构采用卡扣式设计，建模时还原卡扣的弹性形变预留间隙，以及线缆密封圈的安装槽位，满足IP防护等级的结构设计要求。渲染阶段采用工业级写实渲染方案，金属外壳赋予哑光镀镍金属材质，调整表面粗糙度参数还原冲压金属件的细微磨砂质感；插针接触端赋予亮面镀金材质，通过反射参数调整突出贵金属镀层的光泽感；绝缘基座赋予黑色阻燃PBT塑料材质，添加细微的颗粒质感还原工程塑料的真实表面效果；场景采用三点布光方案，主光从侧上方打亮插头主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒金属外壳的边缘线条，突出产品的立体感与结构层次。设计过程中充分考虑该款插头的实际应用场景，针对高密度信号传输的使用需求，在插针排布上严格遵循DB37连接器的标准针脚定义间距，确保模型可直接用于整机布线的干涉检查、接插件选型验证以及产品装配工艺模拟，为电气设备的接口设计提供精准的三维数字模型支撑，模型结构完整无破面，各部件可单独拆分用于爆炸图制作与装配演示。
