三星S7配套VR设备齿轮传动冷却风扇结构

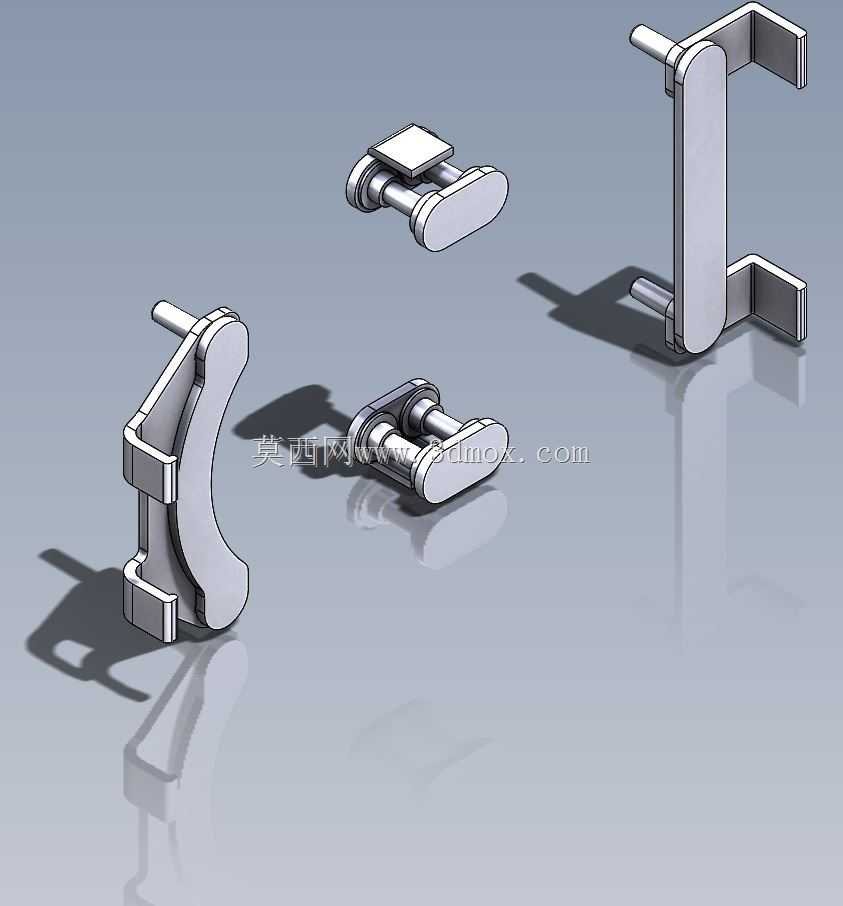

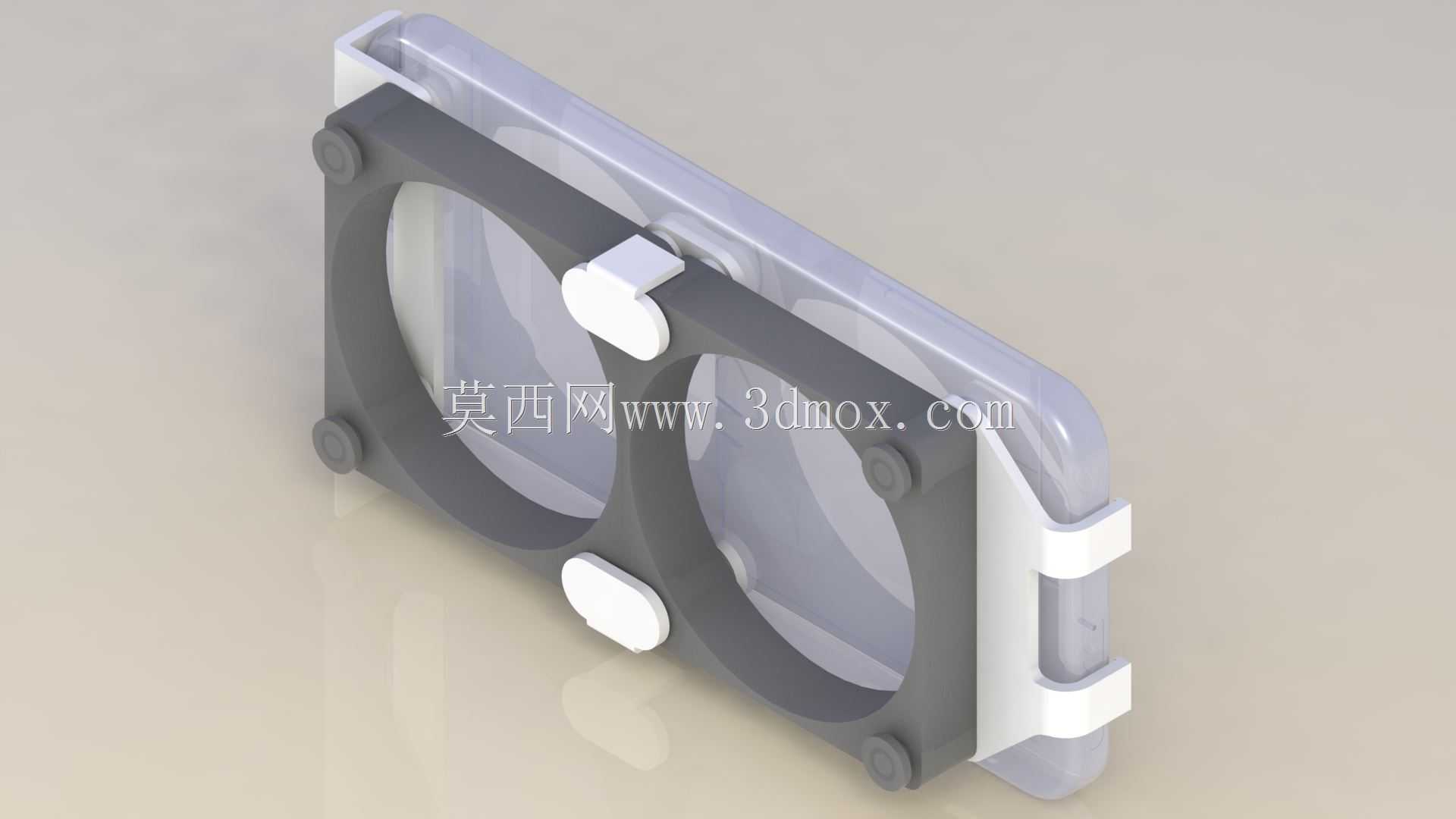

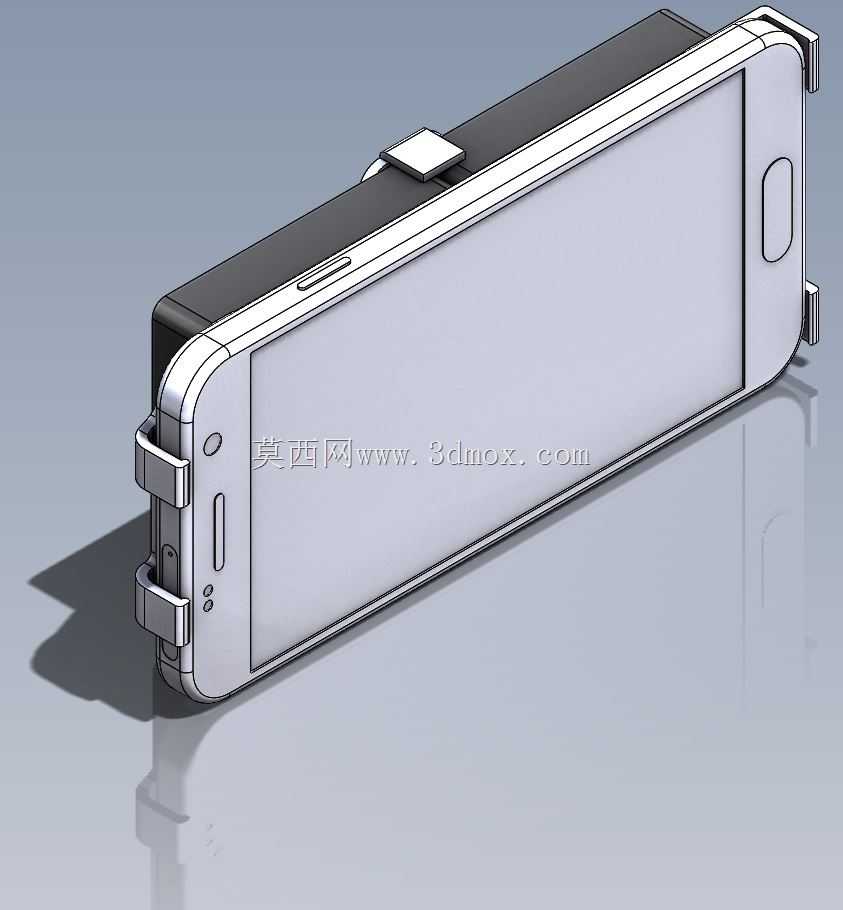

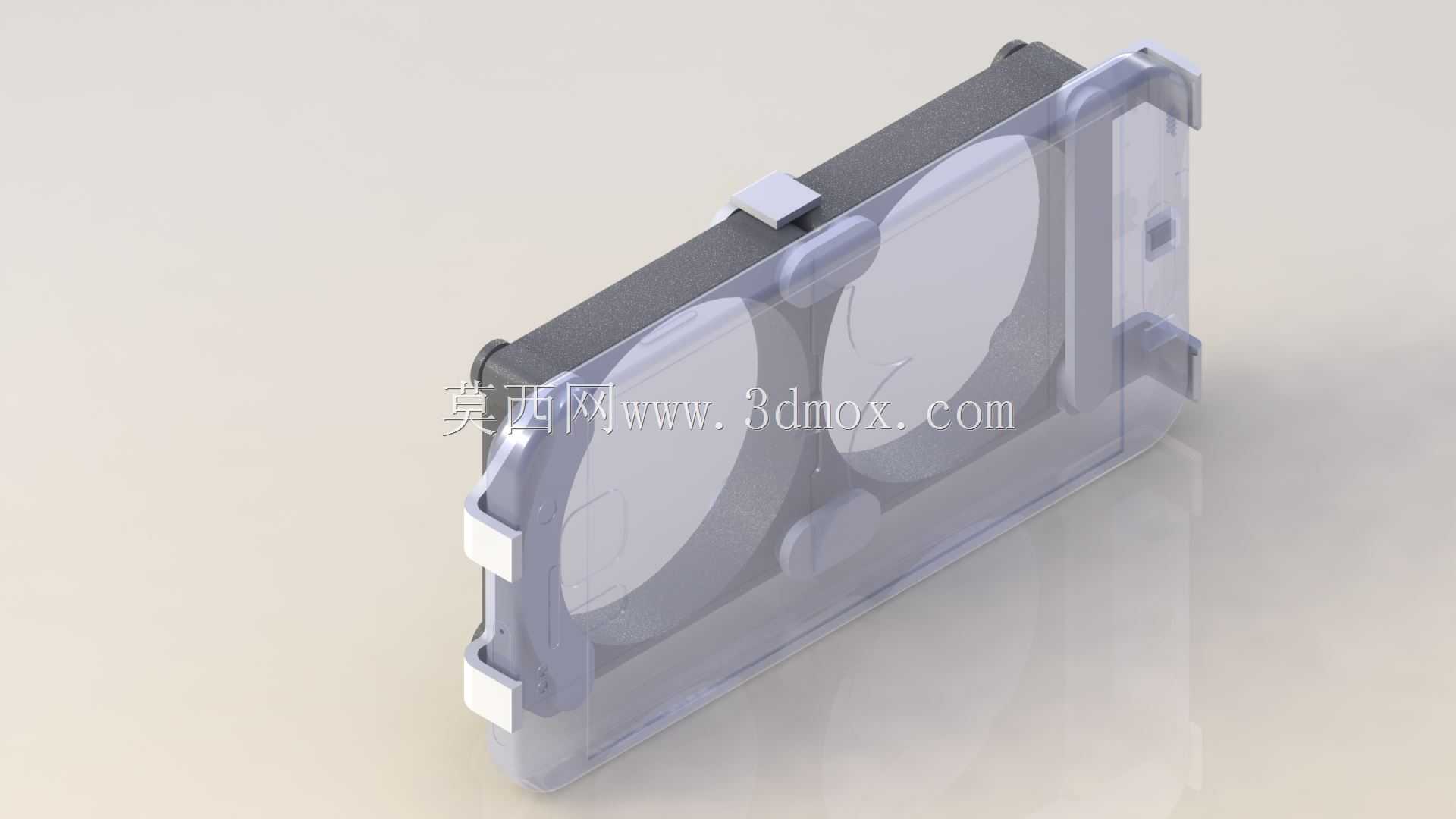

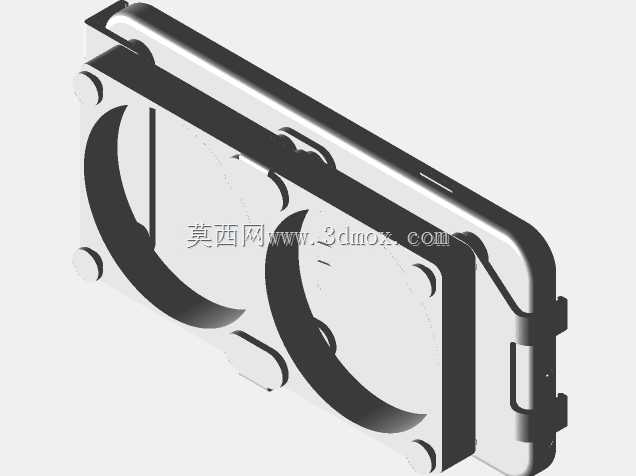

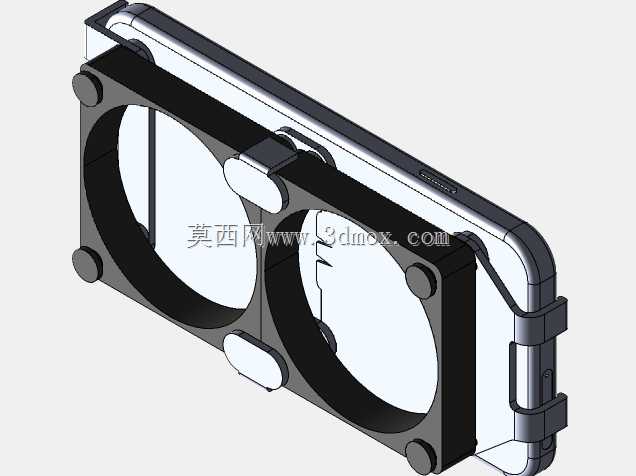

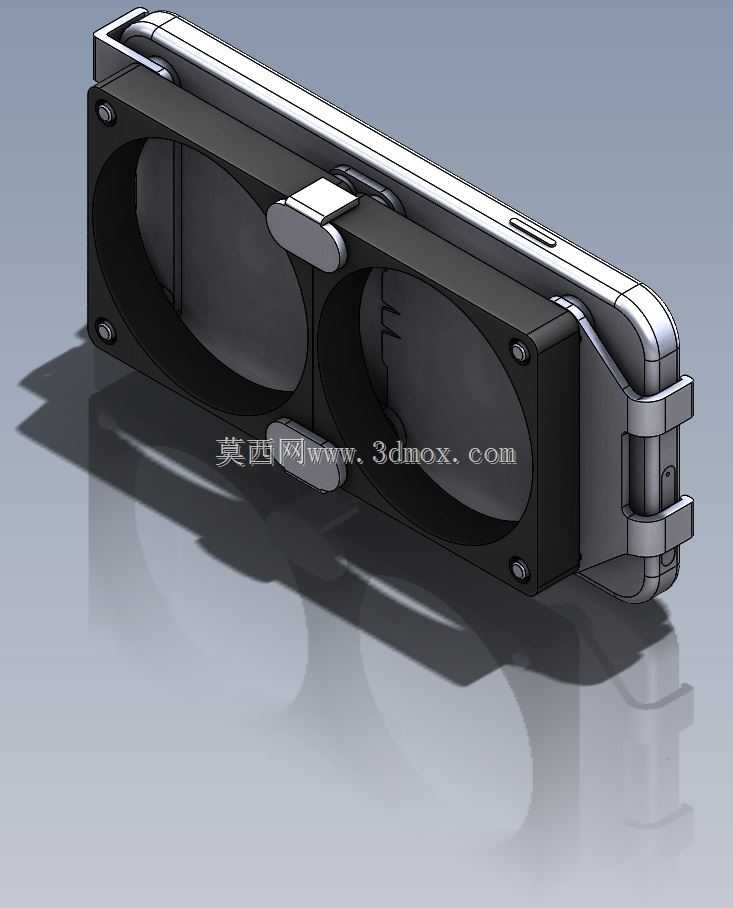

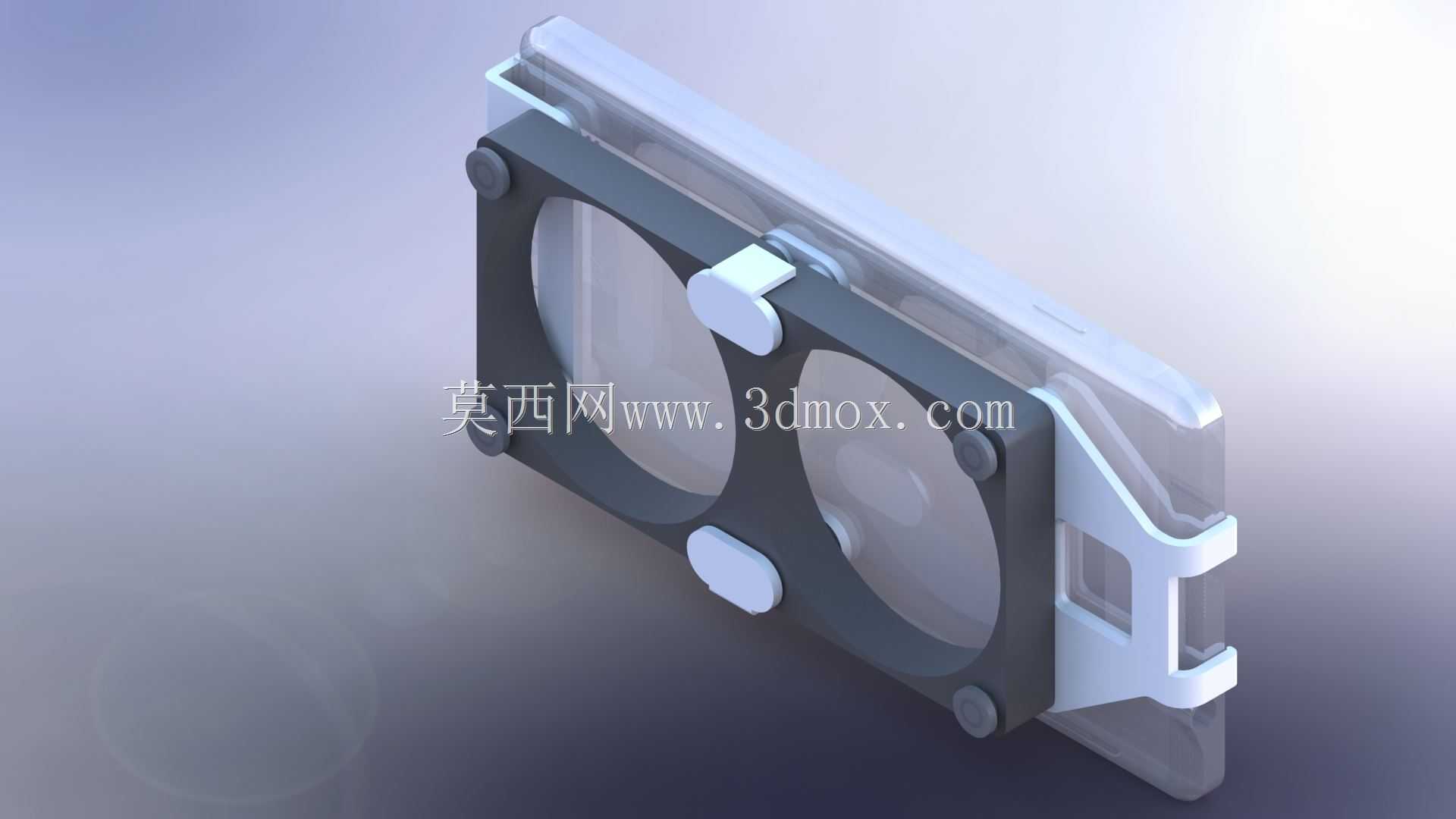

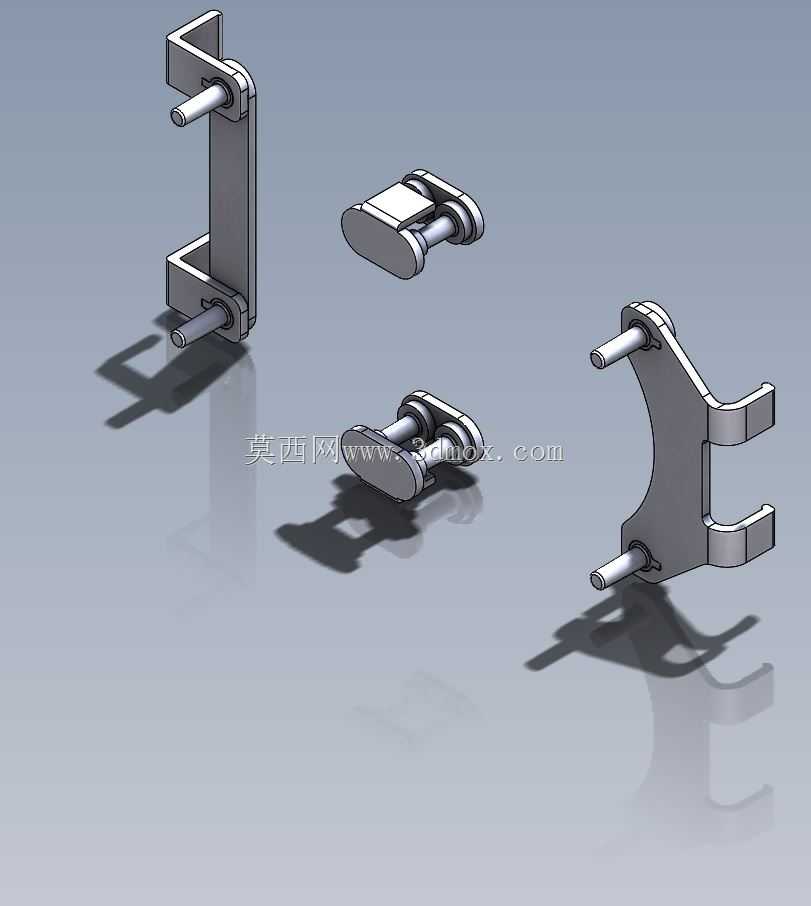

　　在消费级VR头戴设备的配套散热方案设计中，这类集成齿轮传动结构的双风扇冷却组件，主要针对移动端VR设备长时间高负载运行时的积热问题做定向优化，适配三星S7这类作为VR显示核心的移动终端使用场景——当手机置入VR头显的密闭舱体后，处理器、屏幕持续工作产生的热量无法快速散出，容易触发设备降频、画面卡顿甚至触控异常，这套冷却组件就是通过主动风冷的方式，在密闭舱内构建定向气流通道，带走核心发热区域的堆积热量。从结构设计逻辑来看，这套组件采用半透明硬质外壳作为主体承载结构，外壳边缘做了多组卡扣式定位凸台，不需要额外螺丝固定就能直接卡入VR头显的预设安装槽位，安装边界完全匹配对应型号VR设备的舱体内腔尺寸，不会出现挤压手机按键、

　　遮挡镜头对位标记的问题。内部的双风扇位采用平行排布设计，两个扇叶的进风面正对手机背部的核心发热区，出风方向顺着外壳两侧的导流槽导向舱体边缘的排气缝隙，避免气流在密闭空间内形成紊流抵消散热效率。传动部分采用的S7规格齿轮组属于小模数精密传动结构，齿轮啮合间隙控制在0.02mm以内，既保证两个风扇能够通过单组动力输入实现同步运转，减少动力源的占用空间，也能避免传动过程中出现齿轮晃动产生的额外噪音，毕竟VR设备使用时距离人耳极近，传动噪音会直接破坏使用沉浸感。外壳的半透明材质选用的是耐温ABS+PC混合材料，一方面可以直观观察内部齿轮、扇叶的运转状态，方便后期维护时快速判断卡滞、异物侵入等故障，另一方面材料本身的热变形温度超过90摄氏度，

　　能够持续承受设备排出的热风温度，不会出现长期使用后外壳变形、卡扣失效的问题。在实际装配验证中，这套冷却组件的整体厚度控制在18mm以内，装入VR头显后不会额外增加过多佩戴重量，外壳边角全部做了R2以上的圆角处理，避免取放时刮伤手机外壳或者VR舱体内衬。齿轮组的润滑采用固态润滑脂填充，不会因为设备倾斜、晃动出现油脂渗漏污染手机或者VR镜片的问题，扇叶做了动平衡校正，单扇叶的不平衡量控制在0.1g以内，高速运转时不会产生明显的振动传递到头显佩戴结构上，避免长时间佩戴出现的面部麻感。从气流组织的设计细节来看，风扇进风侧的外壳格栅做了斜向切角处理，既能够阻挡大颗粒灰尘进入组件内部附着在齿轮或者扇叶上，也不会过多阻挡进风面积，

　　保证通风量满足散热需求；出风侧的导流槽做了渐扩式结构，能够降低出风时的风切噪音，实际运转时的噪音值控制在28分贝以内，相当于室内轻声交谈的音量水平，不会对VR使用过程中的音频体验造成干扰。这套结构的设计没有采用常见的双电机独立驱动方案，而是通过齿轮组实现单电机双扇同步，一方面缩减了电路布线的空间占用，让整个组件的结构更加紧凑，另一方面也降低了电路故障的概率，只需要一组供电线路就能实现整个冷却系统的运转，适配VR头显的有限供电接口资源。在安装适配性上，组件外壳的定位凸台做了0.1mm的公差余量，既能够保证安装时的卡合紧度，不会因为佩戴过程中的晃动出现组件移位，也能够在需要拆卸清理时，通过预留的抠取位直接拆下，不需要借助额外工具。齿轮的齿形采用渐开线圆柱直齿设计，加工难度低，传动效率高，在小尺寸传动场景下的动力损失控制在5%以内，能够将电机的输出动力高效传递到两个风扇扇叶上，保证在较低转速下就能实现足够的通风量，进一步降低运转噪音和功耗。
