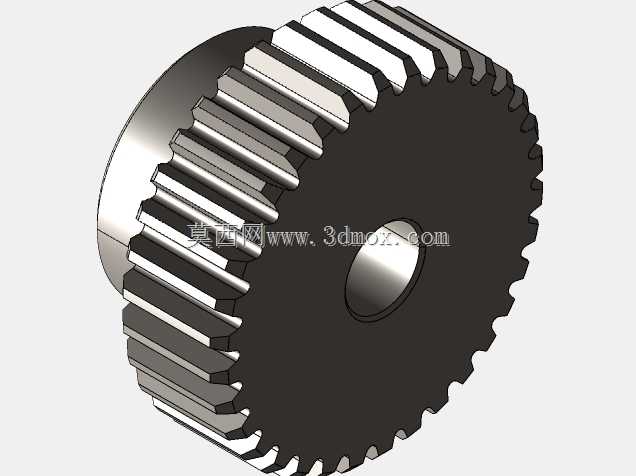

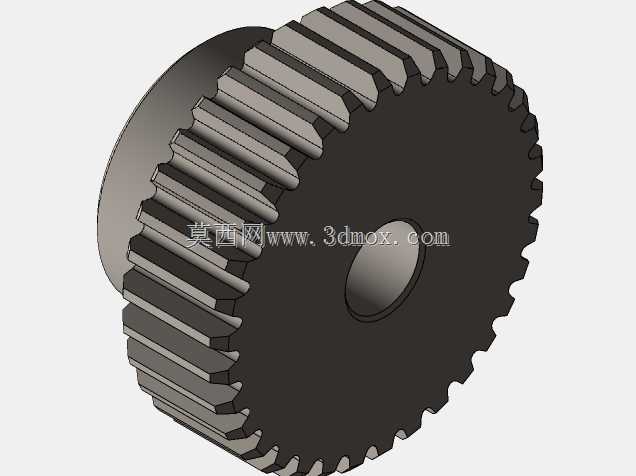

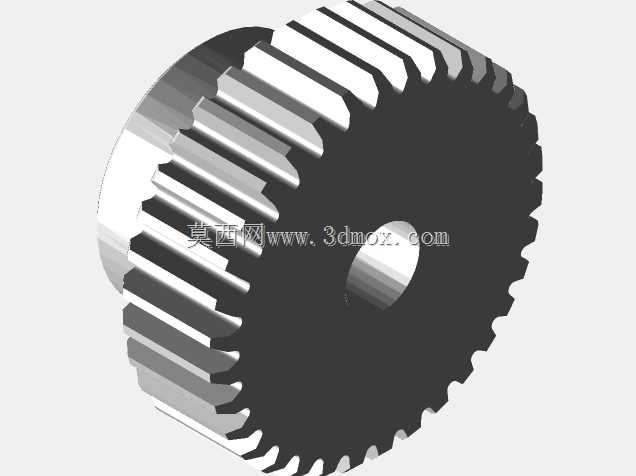

模数1.5齿数34直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2021-11-21 ID:401419
  • 模数1.5齿数34直齿圆柱传动齿轮
  • 模数1.5齿数34直齿圆柱传动齿轮
  • 模数1.5齿数34直齿圆柱传动齿轮
  • 模数1.5齿数34直齿圆柱传动齿轮

  这款直齿圆柱齿轮在常规中小载荷传动场景中适配性极强,常见于轻工输送设备的动力传递链路、小型机床进给机构、自动化生产线的工位转位传动单元,也可作为桌面级自动化设备、小型包装机械的核心传动零件使用,在传动比要求固定、中心距预留空间有限的布局中,这类标准模数齿轮能大幅减少非标设计的校核工作量。从实际使用层面看,该齿轮承担平行轴之间的旋转运动与扭矩传递功能,直齿结构的设计使得其啮合过程为沿齿宽方向的全齿同时接触,不存在轴向分力,对支撑轴承的轴向载荷要求低,适配深沟球轴承这类低成本通用支撑件即可满足使用需求,日常维护时的润滑要求也相对简单,采用常规锂基脂润滑就能覆盖多数常温工况的使用需求。设计层面上,该齿轮采用模数1.5、齿数34的参数组合,

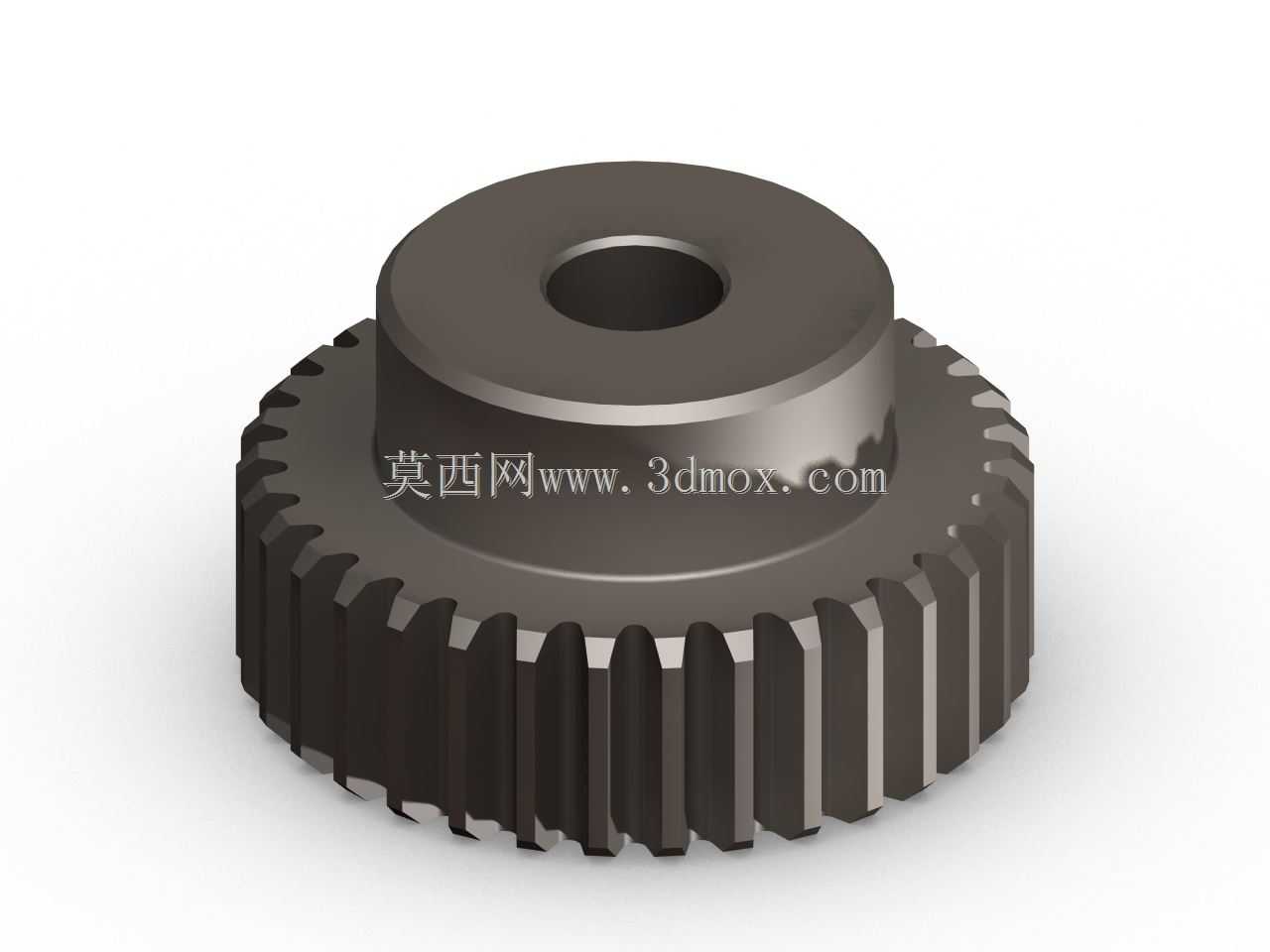

  齿形遵循标准渐开线齿廓设计,齿顶高、齿根高均按标准直齿轮参数取值,保证与同模数其他齿数的标准直齿轮能够正确啮合,不会出现卡齿、啮合间隙异常的问题。齿轮中心设置的通孔为安装轴孔,孔壁可根据实际使用需求加工键槽,通过平键与传动轴实现周向固定,传递额定扭矩;齿轮上部的凸台结构为安装定位轴肩,装配时可抵靠在传动轴的轴肩端面,实现轴向位置的精准定位,避免齿轮运转过程中出现轴向窜动,保证啮合齿宽的有效接触长度。从安装边界来看,齿轮的齿顶圆直径为固定值,设计配套传动结构时,两啮合齿轮的中心距需按标准中心距公式计算预留,同时要预留出齿侧间隙的调整空间,避免因加工误差导致啮合过紧出现运转卡滞、齿面异常磨损的问题;齿轮的轴向总厚度适配常规的安装空间,

  凸台外径小于齿根圆直径,不会在啮合过程中与配对齿轮的齿顶产生干涉,安装时轴孔与传动轴的配合公差可根据载荷大小选择间隙配合或者过渡配合,轻载场景下采用间隙配合即可满足装拆与传动需求,载荷波动较大的场景可选择过渡配合加平键的固定方式。齿部的加工精度可根据使用场景选择,普通传动场景采用滚齿加工即可满足8级精度要求,高速运转场景可后续增加剃齿、磨齿工序提升齿面精度与粗糙度,降低运转噪音与齿面磨损速率。这类标准参数齿轮的通用性极强,在做设备改型或者备件替换时,无需重新开模或者定制加工,直接选用同参数标准件即可快速完成更换,减少设备停机维护的时间成本。建模过程中,齿形部分通过渐开线方程生成精准齿廓,阵列后完成齿部实体构建,再通过拉伸、

  切除等特征完成轮毂、轴孔、凸台部分的建模,所有倒角、圆角均按机械加工工艺要求设置,齿根处的圆角可有效降低应力集中,提升齿轮的抗弯曲疲劳强度,避免长期交变载荷下出现断齿问题。实际装配时要注意齿轮的端面跳动与径向跳动公差控制,保证齿轮运转时的啮合平稳性,减少冲击载荷对整个传动链路的影响,支撑轴承的安装位置要尽量靠近齿轮端面,缩短传动轴的悬臂长度,提升传动刚性。
