长悬臂式重型承重门窗铰链结构设计

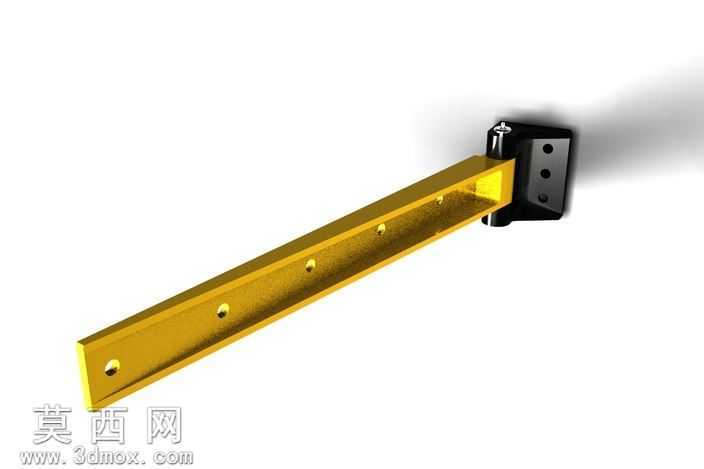

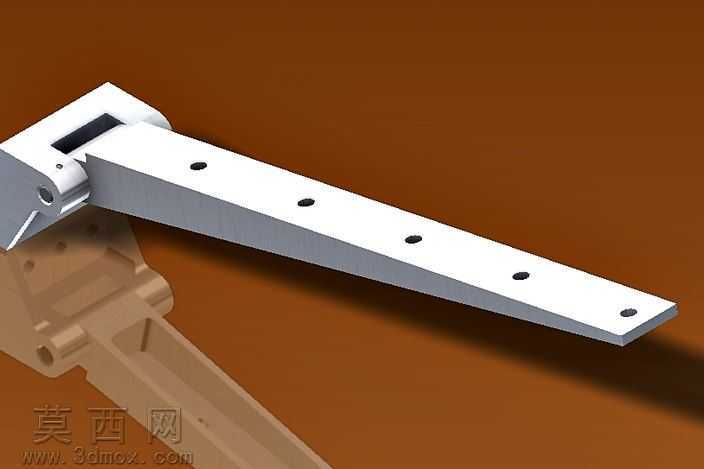

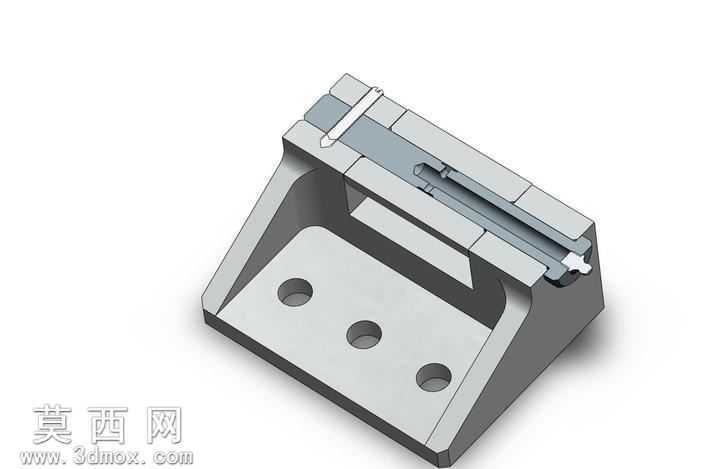

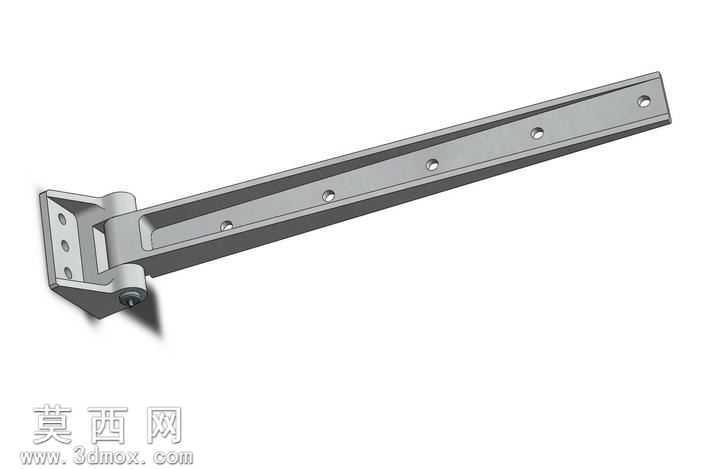

本模型为长悬臂式重型承重铰链，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金铰接件的实际装配逻辑，对每一处结构细节做了精准还原。首先从底座安装结构开始建模，黑色安装底座设置多组沉头安装孔位，可通过紧固件与门窗框体实现牢固连接，底座内部预留铰接转轴的安装腔体，转轴与底座采用过盈配合设计，保证铰接转动时底座端无松旷风险。长悬臂主体采用等截面长条结构设计，沿悬臂长度方向均匀排布多组安装孔，可与活动门扇实现多点位固定，大幅提升连接后的整体承重能力，避免门扇长期使用出现下坠变形问题。材质设定上，长悬臂部分采用锌合金镀金材质表现，还原金属表面的细腻金属光泽与轻微磨砂质感，黑色底座部分采用哑光喷塑硬质合金材质，通过材质参数的差异化调整，清晰区分两个部件的功能属性与视觉特征。铰接转动部位做了限位结构设计，可限制门扇的最大开启角度，避免开启过度造成连接件或门扇碰撞损坏，转轴处预留微小装配间隙，既保证转动过程顺滑无卡滞，又不会出现横向窜动的问题。渲染阶段采用柔和侧光作为主光源，搭配环境补光弱化硬阴影，突出金属部件的轮廓立体感与材质质感，同时对安装孔位的倒角、悬臂边缘的圆角做了精细化处理，还原实际五金件的加工工艺特征，避免模型出现尖锐棱角不符合生产实际的问题。整体结构设计兼顾承重性能与转动顺滑度，长悬臂的力臂设计可分散门扇重量带来的局部应力，降低铰接部位的载荷集中问题，多安装孔的排布方式可适配不同尺寸、不同重量的门扇安装需求，铰接处的耐磨结构设计可提升产品长期使用的寿命，减少反复开合带来的磨损问题，模型完整还原了产品的装配关系与结构细节，可用于门窗五金产品的结构验证、展示演示以及相关产品的设计参考。
