家具用塑料锁具结构三维设计

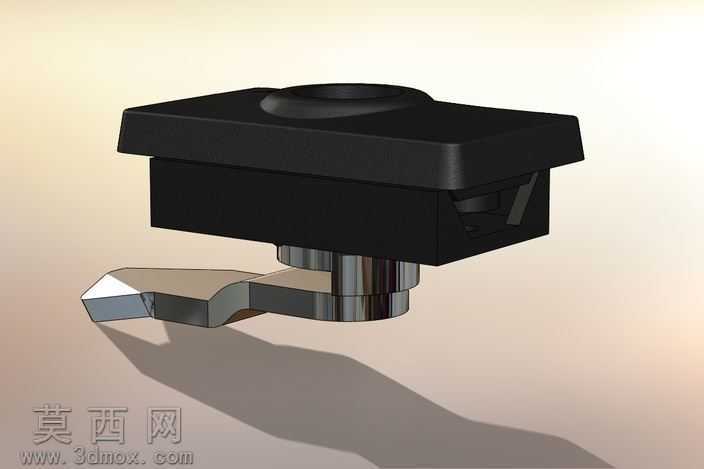

本模型为家具配套使用的塑料锁具三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于家具柜体的安装适配尺寸确定锁体的整体轮廓参数，将锁体拆分为上部塑料锁座、中部金属转轴、下部锁舌三个核心功能模块分别建模。上部塑料锁座采用长方体切角造型，建模时通过拉伸凸台命令构建主体基体，对边缘做等半径圆角处理避免应力集中，锁座顶部预留钥匙插入的圆形沉孔，沉孔边缘做拔模斜度处理适配注塑生产的脱模需求，塑料部分的壁厚按照注塑工艺要求设置为均匀2mm，避免出现壁厚不均导致的注塑缩痕问题。中部金属转轴部分采用旋转凸台命令构建阶梯轴结构，轴段与塑料锁座的配合位置设置合理的间隙公差，保证转轴转动顺畅无卡滞，转轴表面赋予抛光金属材质，渲染时调整金属粗糙度参数至0.1，模拟镀铬五金件的亮面反光效果，同时添加细微的环境反射贴图提升金属质感的真实度。下部锁舌采用不规则楔形造型，建模时通过多段样条曲线勾勒锁舌的轮廓边界，再通过拉伸与切除命令完成锁舌的咬合结构设计，锁舌的转动行程经过运动仿真验证，可实现90度旋转完成开锁与闭锁动作，锁舌与转轴之间采用卡扣式连接结构，无需额外紧固件即可完成装配，降低产品的组装成本。渲染阶段采用工作室渐变背景环境，添加两盏区域主光源从斜上方45度照射锁体，补光从侧后方打出勾勒锁体的轮廓边缘，开启环境光遮蔽效果强化各部件衔接处的阴影层次，塑料锁座部分赋予哑光黑色ABS材质，调整材质的漫反射颜色为深黑色，粗糙度设置为0.6，模拟磨砂塑料的细腻质感，同时在塑料表面添加极细微的颗粒纹理，还原真实注塑件的表面肌理。整体设计兼顾家具使用的美观性与结构实用性，所有结构特征均符合五金锁具的生产加工工艺要求，可直接用于产品开模前的结构验证与装配干涉检查，模型装配过程中已完成全局干涉检查，各部件在转动行程内无碰撞问题，锁体的安装孔位尺寸符合通用家具锁的安装标准，可直接适配多数板式家具的柜门、抽屉安装需求。
