多功能触控式身份核验交互终端结构设计

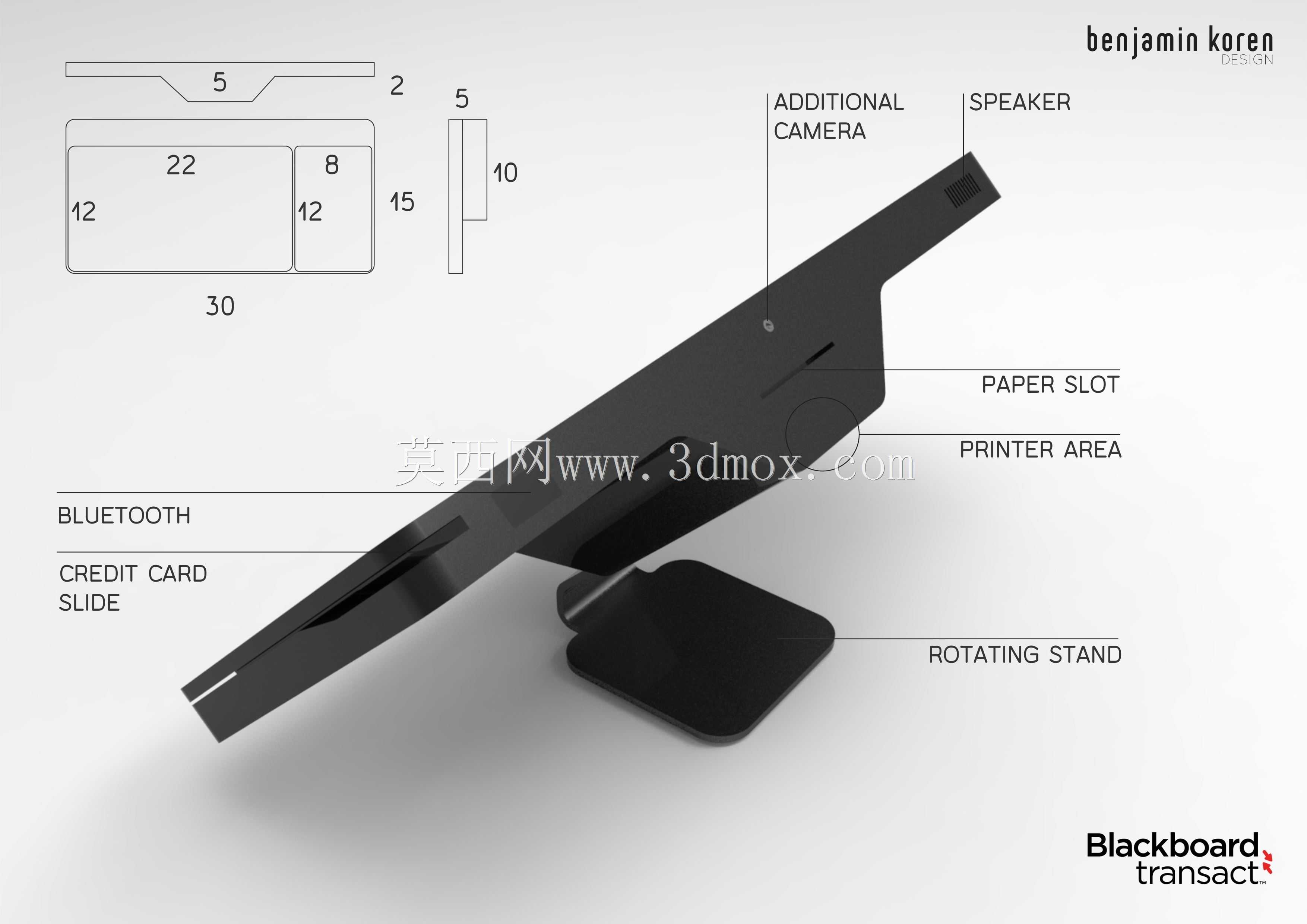

　　这款多功能触控交互终端的结构设计，核心围绕多场景适配的模块化需求展开，在结构布局上充分考虑了不同部署环境的安装与使用边界。整机主板采用30×15×2cm的基础尺寸框架，中间预留5cm宽度的拓展区域，专门用于集成打印模块、USB通讯端口、RJ45网络接口以及支架对接接槽，这个区域的结构预留做了通用化的接口定位设计，不管是壁挂安装、桌面摆放还是闸机嵌入，都能通过对接槽快速匹配不同的安装支架，不需要额外对主板结构进行二次打孔改造。

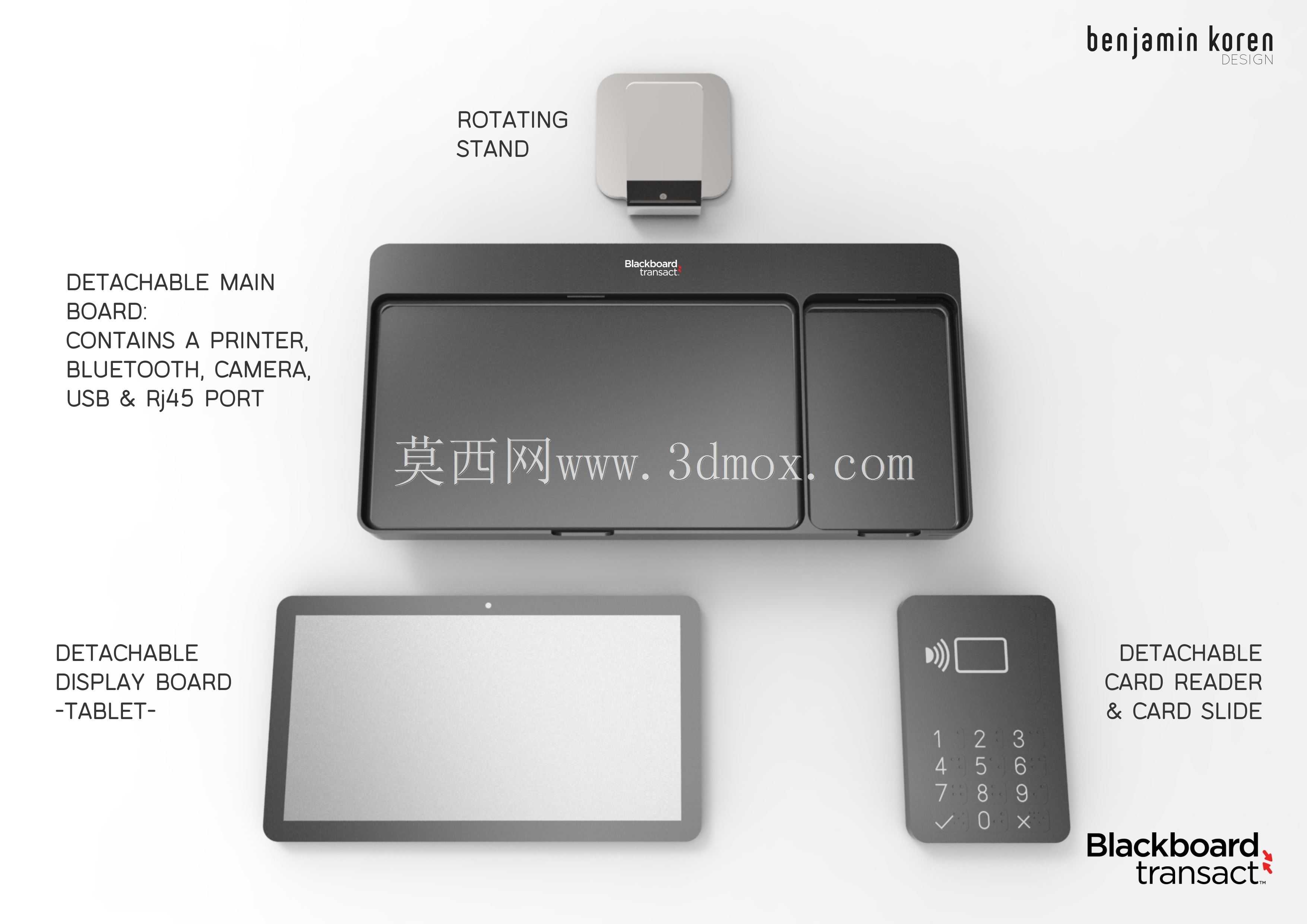

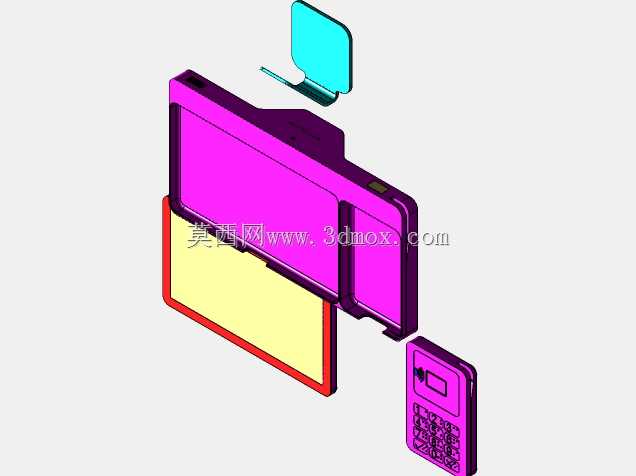

　　从实际应用场景来看，这类终端可覆盖校园门禁核验、政务大厅身份登记、企业考勤打卡、社区访客登记等多个场景，不同场景下的功能需求差异较大，因此结构上做了可拆分的模块化设计：显示模块、读卡模块、传感模块都可以独立拆分使用，也可以组合成完整终端部署。比如在校园闸机场景下，可以只保留读卡与红外传感模块嵌入闸机机身，不需要额外配置显示模块；在政务大厅桌面部署时，则可以组合全模块，搭配可拆卸的10英寸对角触摸屏使用，屏幕部分做了独立的电路板仓设计，电路板尺寸为22×12×1cm，通过快拆触点与主板连接，不需要焊接走线，后期维护更换屏幕只需要拆开屏幕边框的卡扣即可完成操作，不需要拆解整机主板。

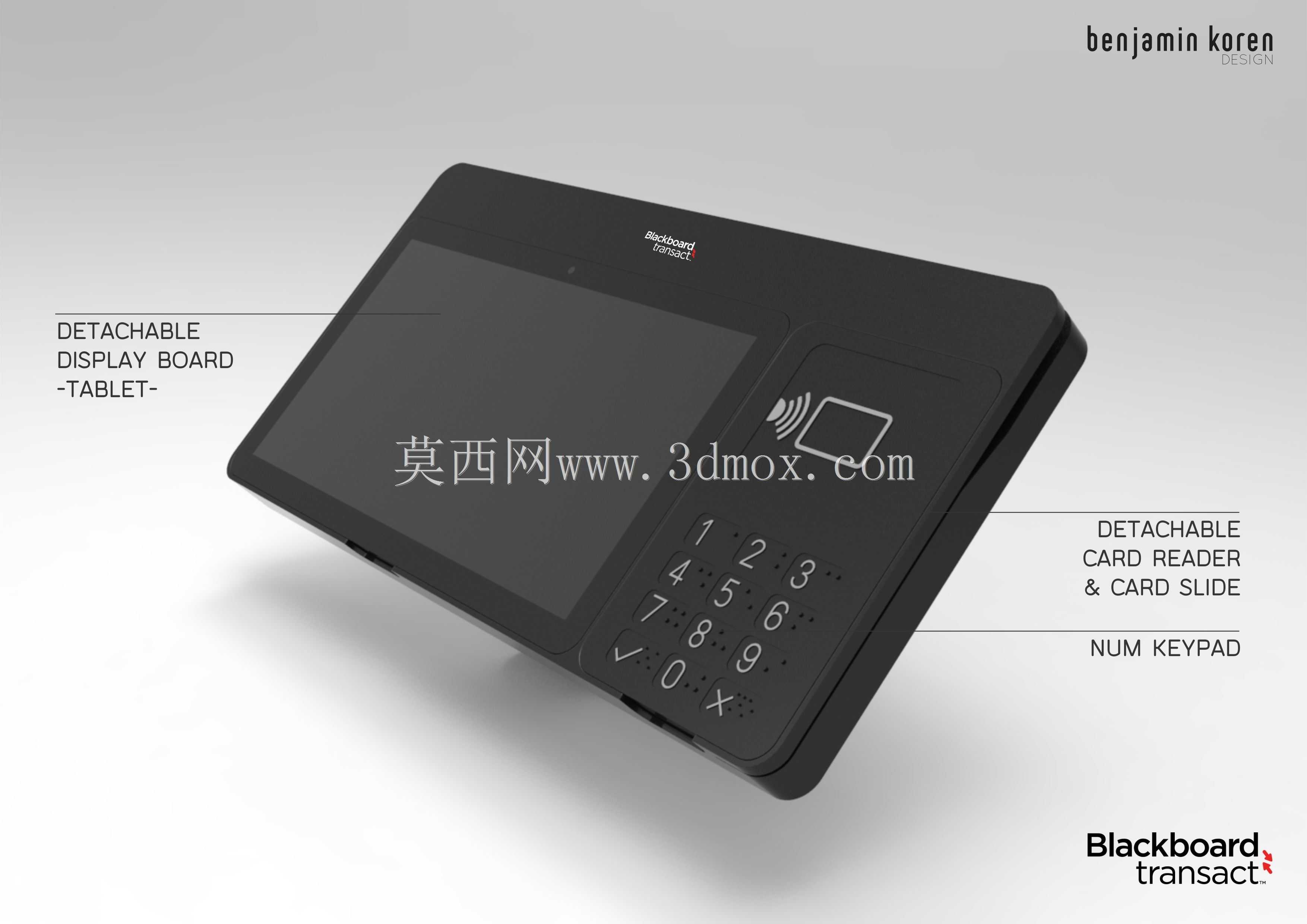

　　读卡区域的结构做了分层设计，8×12×1.5cm的读卡模块与滑块结构分离，滑块部分预留了磁条读卡、RFID非接读卡的天线安装位，两个模块之间预留了1mm的装配间隙，避免不同读卡频率的天线之间产生信号干扰。旋转支架部分的结构设计充分考虑了不同操作视角的需求，支架底部的旋转圈做了加大直径设计，相比常规桌面终端的旋转底座直径增加了2cm，搭配阻尼转轴结构，不管是站立操作还是坐姿操作，都可以稳定调整屏幕角度，不会出现屏幕晃动或者自动复位的情况，支架材质可选配不同强度的工程塑料，在保证结构强度的前提下降低整机重量。

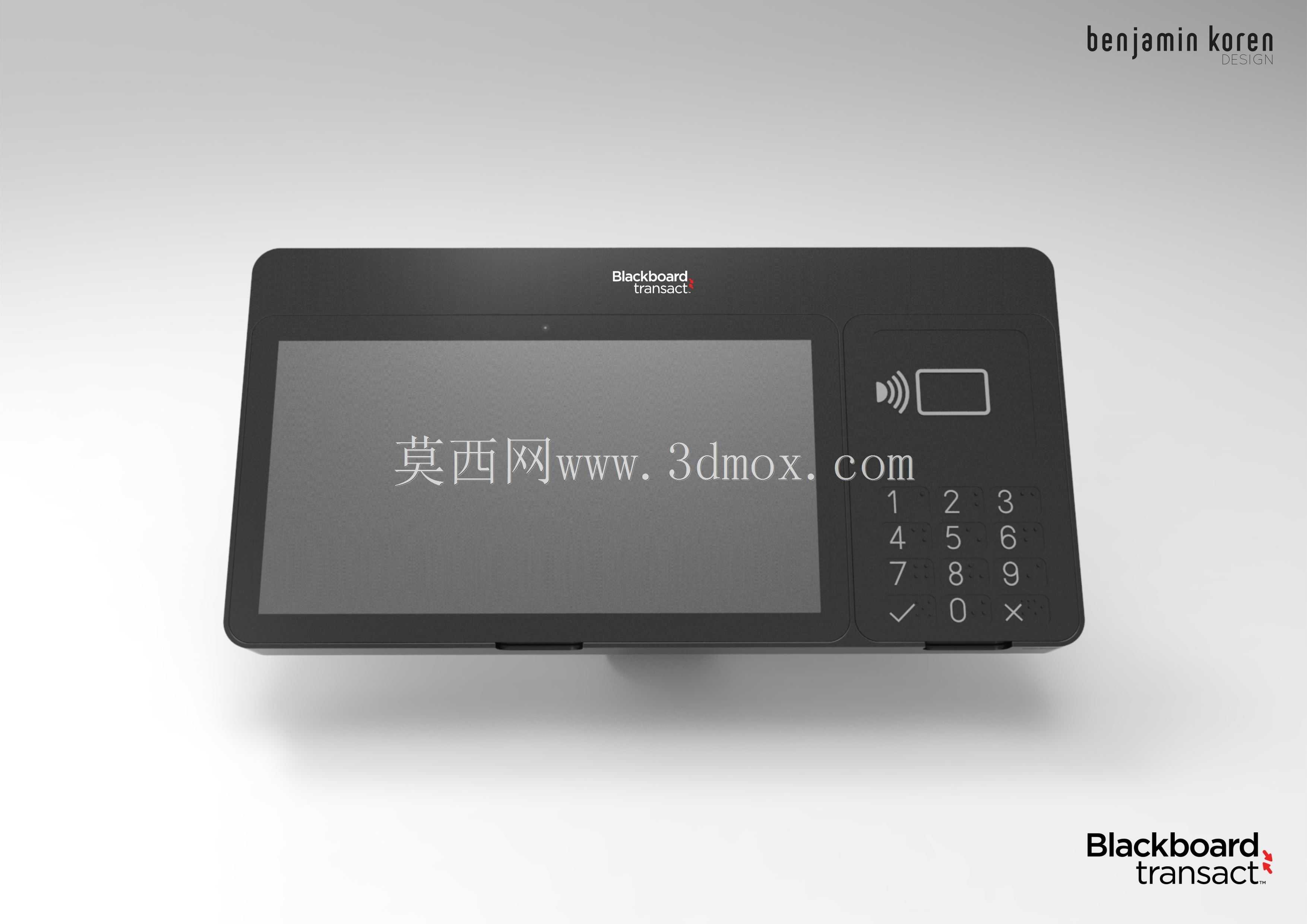

　　主板的外观配色做了统一的主色限定，主体外壳采用黑色哑光塑料材质，表面做细咬花处理，避免日常使用中留下指纹划痕，同时预留了不同颜色的装饰件装配位，可根据部署场景的视觉需求更换侧边装饰条，不需要更换整个外壳模具。功能布局上，除了触控屏之外，还集成了实体数字按键区，按键采用凸点触感设计，戴手套操作也能准确识别按键位置，同时配备双摄像头模组，一个集成在平板显示模块的上边框，用于人脸采集核验，另一个集成在主板侧边，用于扫描纸质证件或者二维码信息；红外运动传感器布置在屏幕下方的边框位置，可实现人来自动亮屏、人走自动休眠的功耗控制，直流输入接口做了防反接的结构设计，避免现场施工接线时接反电源烧坏主板。

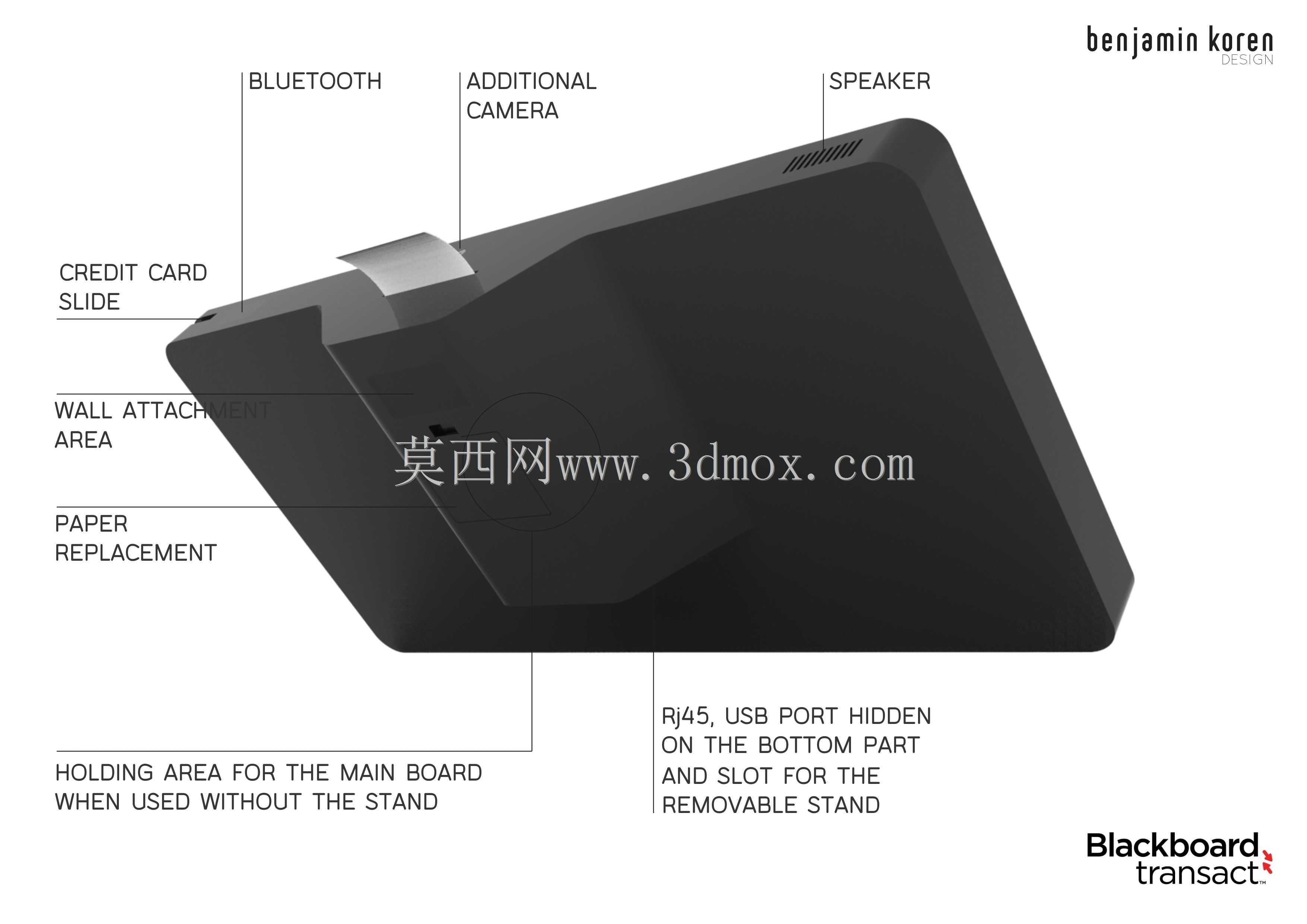

　　在结构可靠性设计上，所有外接接口都做了内凹式处理，接口端面比外壳表面低2mm，避免外接插头受到外力碰撞时损坏接口焊盘，USB接口与RJ45接口旁边都预留了走线固定柱的安装位，现场布线时可以用扎带将线材固定在柱体上，避免拉扯线材导致接口松动。设备内部的电路板固定柱都做了加强筋设计，每个固定柱搭配3条放射状加强筋，即使设备从1米高度跌落，也不会出现固定柱断裂导致电路板移位的情况。
