带鞍式物料承接导料支撑结构

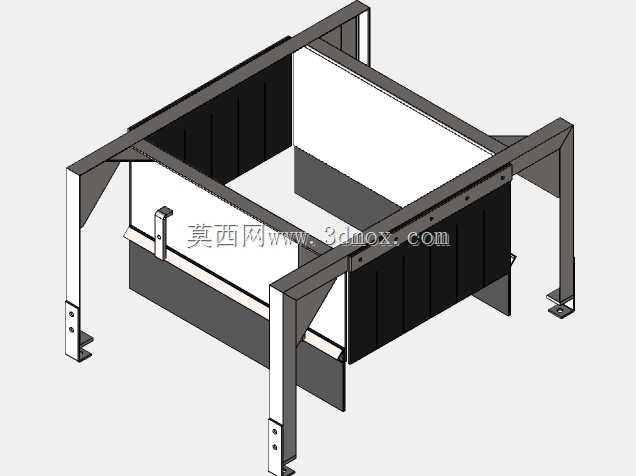

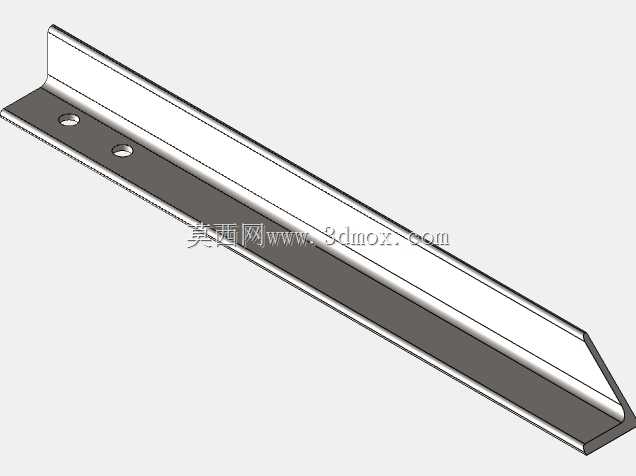

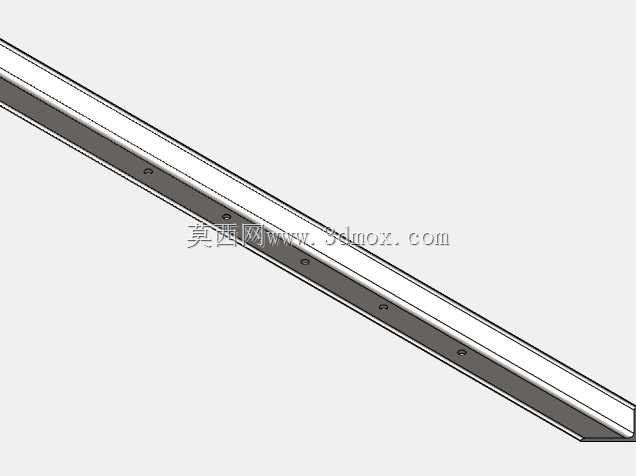

　　在散料输送、破碎筛分、物料转运的工业生产场景中，这类带鞍结构常作为输送线与受料设备之间的衔接导料部件，安装在皮带输送机头部落料点下方、破碎机进料口上方或者筛分设备的进料端位置，主要作用是承接从上游输送设备下落的散状物料，对物料的下落轨迹进行约束引导，避免物料在下落过程中出现飞溅、撒漏的问题，同时缓冲物料下落时对下游设备进料部位的直接冲击，降低设备受料面的磨损速度，延长易损部件的更换周期。从结构设计来看，该构件采用框架式焊接结构作为主体承载基础，两侧的立式支腿通过底部的安装底板与现场的设备机架或者土建预埋基础进行连接，支腿与顶部横梁之间设置有斜向加强筋板，能够有效抵消物料冲击带来的侧向弯矩，避免长期受冲击后支腿出现变形、开焊的问题。

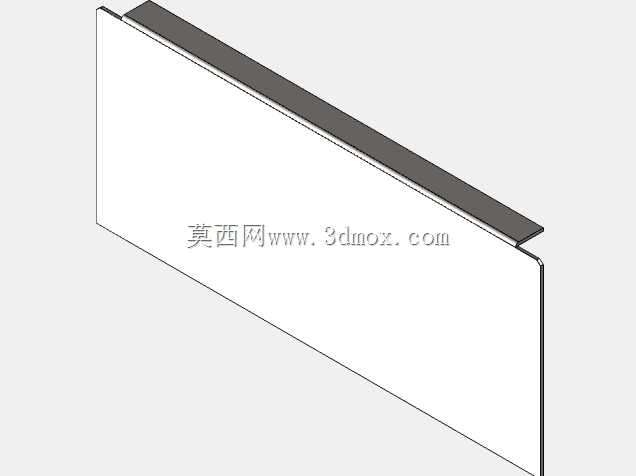

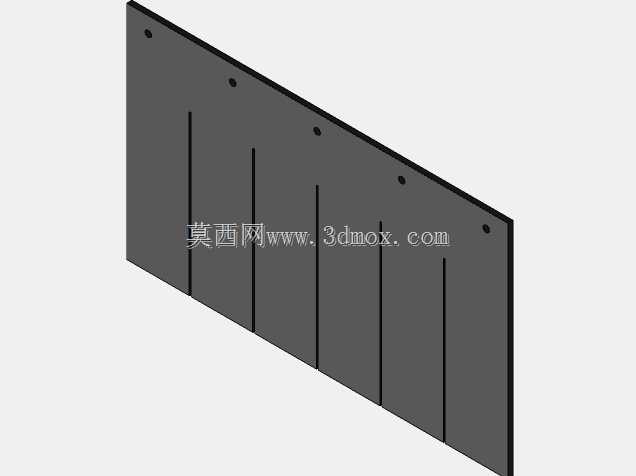

　　结构内侧设置有围板形成半封闭的导料腔，围板的安装角度顺着物料的下落轨迹做了倾斜设计，能够让下落的物料顺着围板斜面滑入下游设备进料口，减少物料在结构内部的积料死角，避免湿黏物料在腔体内壁粘附堆积造成堵料。顶部的横梁位置预留了挡边安装接口，现场安装时可以根据输送物料的粒度、落差高度，选配橡胶挡边或者聚氨酯挡边，进一步提升导料腔的密封性能，减少落料过程中的粉尘外溢，改善作业现场的环境。设计过程中，首先需要匹配上游输送设备的带宽、带速以及物料的最大下落高度，确定导料腔的开口宽度与整体高度，开口宽度需要比上游皮带的实际宽度宽出150-200mm的余量，避免皮带跑偏时物料落到导料结构外侧；整体高度需要根据物料的安息角进行计算，

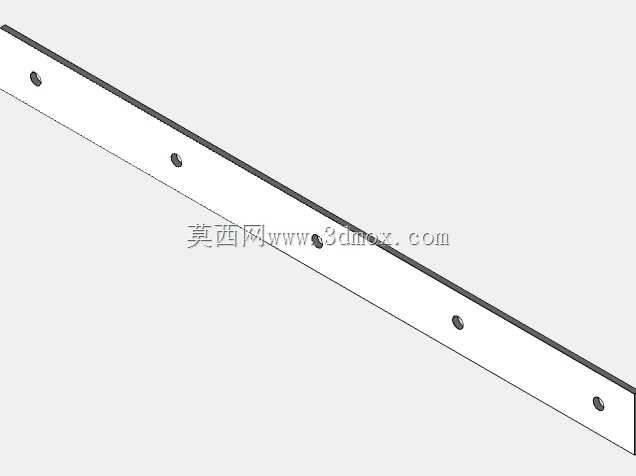

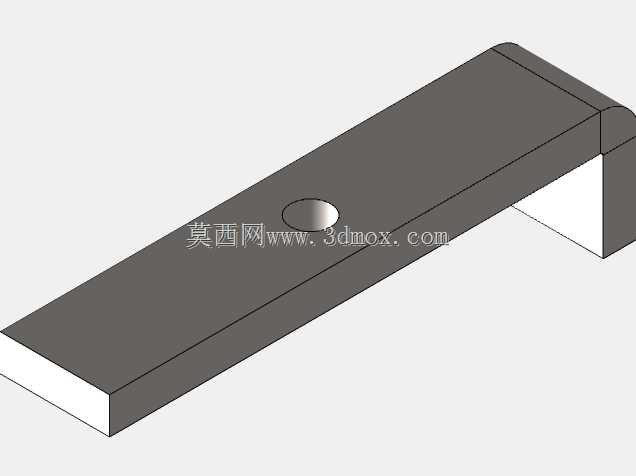

　　保证物料下落时不会从导料腔顶部溅出。支腿的安装孔位采用长圆孔设计，能够在现场安装时调整整体结构的水平位置与安装高度，抵消基础施工带来的尺寸误差，降低现场安装的调整难度。围板与主体框架之间采用螺栓连接的可拆卸结构，当围板受物料长期冲刷磨损到限后，可以直接拆卸更换磨损的围板，不需要对整体框架进行切割焊接，大幅缩短后期维护的停机时间。从安装边界来看，该结构的支腿底部安装面需要与基础平面保持平行，安装平面的平面度误差需要控制在2mm/m以内，避免支腿受力不均导致局部应力集中；结构的进料端中心需要与上游输送设备的卸料中心、下游设备的进料中心保持同轴，同轴度误差不能超过10mm，否则会导致物料偏载，长期运行后造成结构单侧磨损加剧，

　　甚至出现物料撒漏的问题。结构整体的重量通过两侧支腿传递到基础上，设计时已经根据处理的物料密度、最大处理量核算了框架的型材规格，常规工况下采用矩形钢管作为支腿与横梁的主材，配合厚度6-10mm的钢板作为围板，能够满足矿石、煤炭、砂石等散料的导料承接需求，如果是处理硬度较高、磨琢性强的物料，还可以在围板内侧加装耐磨衬板，进一步提升结构的耐磨性能。这类结构在实际使用中，还可以根据现场的空间布局调整支腿的高度与围板的倾斜角度，比如在空间受限的地下转运站中，可以适当降低整体高度，加大围板的倾斜角度，在保证导料效果的前提下压缩结构的占用空间；在落差较大的落料点位置，可以在导料腔内部增设缓冲阶梯，让物料在阶梯上形成积料层，通过物料打物料的方式降低物料对围板的直接冲击，减少耐磨件的损耗。
