无人机分体式运输承载着陆支架结构

　　这套结构件的设计核心是兼顾小型多旋翼无人机的货物运输承载与起降支撑双重功能，打破了传统无人机起落架仅承担起降冲击、无法集成载货功能的设计局限。从实际作业场景来看，这类结构主要适配中小型物流配送无人机、短途物资转运无人机的使用需求，在末端配送、野外作业物资投送、轻量应急物资运输场景中，能够直接替代原有独立起落架与外置货舱的组合方案，减少整机额外挂载带来的风阻与重量冗余。

　　结构采用分体式设计逻辑，将承载箱体与机架连接臂拆分为两个可独立拆装的单元，实际装配时无需改动无人机原有中心板的孔位布局，只需对应机架臂的安装孔位完成固定即可，大幅降低了改装适配的难度。两个独立元件可完全分离的设计，一方面方便操作人员根据单次作业的载货需求选择是否安装承载箱体，当执行无载货的航拍、巡检任务时，可直接拆除箱体部分，仅保留适配的连接臂结构作为起落架使用，灵活适配不同任务场景的配重需求；另一方面分体结构也便于受损部件的单独更换，若起降过程中连接臂出现磕碰变形、或是箱体网格出现破损，无需更换整套结构，仅替换对应损坏部件即可降低维护成本。

　　承载箱体部分采用密集网格的镂空结构设计，这种孔模式的结构布局首先是为了最大化减轻结构自重，在保证箱体整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，避免额外增加无人机的起飞负载。网格结构同时具备良好的通风特性，当运输需要通风环境的生鲜类物资、或是带有一定散热需求的小型设备时，镂空网格不会形成密闭空间，避免运输过程中舱内积温、或是密闭空间带来的气压差影响飞行稳定性。箱体的边缘做了加厚的承力筋设计，所有与连接臂配合的安装位都设置了局部加厚的凸台，避免安装螺栓的预紧力造成网格结构的压溃变形，安装凸台的孔位公差按照通用无人机机架的安装标准设计，能够适配市面上多数轴距在250-350mm区间的多旋翼无人机中心板安装尺寸。

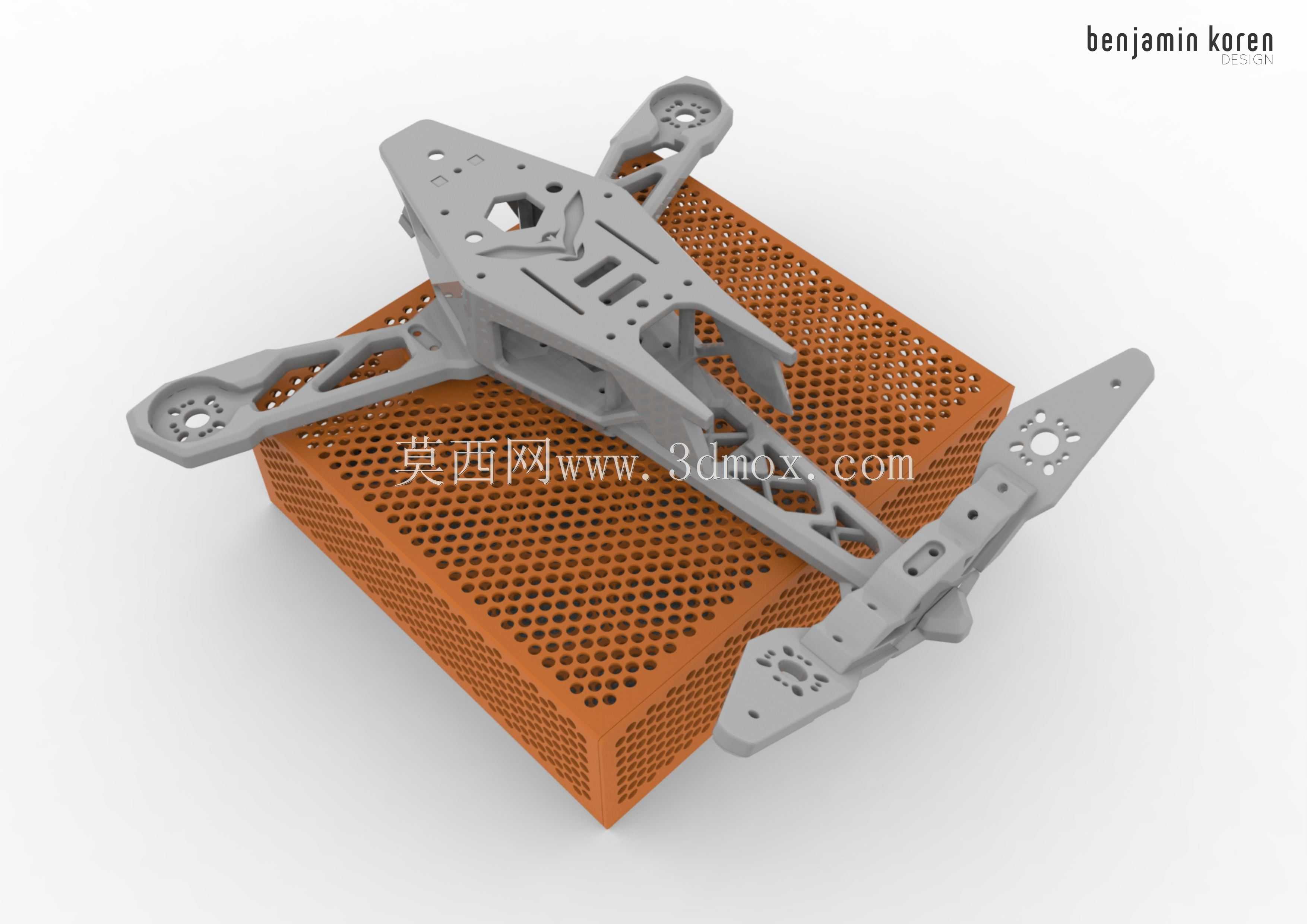

　　连接臂部分采用一体化的仿生流线造型，臂身同样做了大面积的镂空减重处理，所有镂空区域的边缘都做了圆弧过渡，避免应力集中造成的臂身断裂问题。臂端的电机安装位预留了标准的电机安装孔组，能够适配常见的22系列、23系列无刷电机的安装尺寸，臂身与箱体连接的位置设置了定位卡槽，装配时卡槽先与箱体边缘的凸台完成卡合定位，再通过螺栓完成紧固，既能够提升装配效率，也能避免飞行过程中连接臂与箱体之间出现相对位移，保证整体结构的连接刚性。连接臂的末端延伸长度经过测算，当箱体满载额定负载时，臂端的电机螺旋桨旋转平面与箱体边缘的安全距离大于15mm，完全避免螺旋桨旋转时剐蹭箱体、或是剐蹭运输货物的风险。

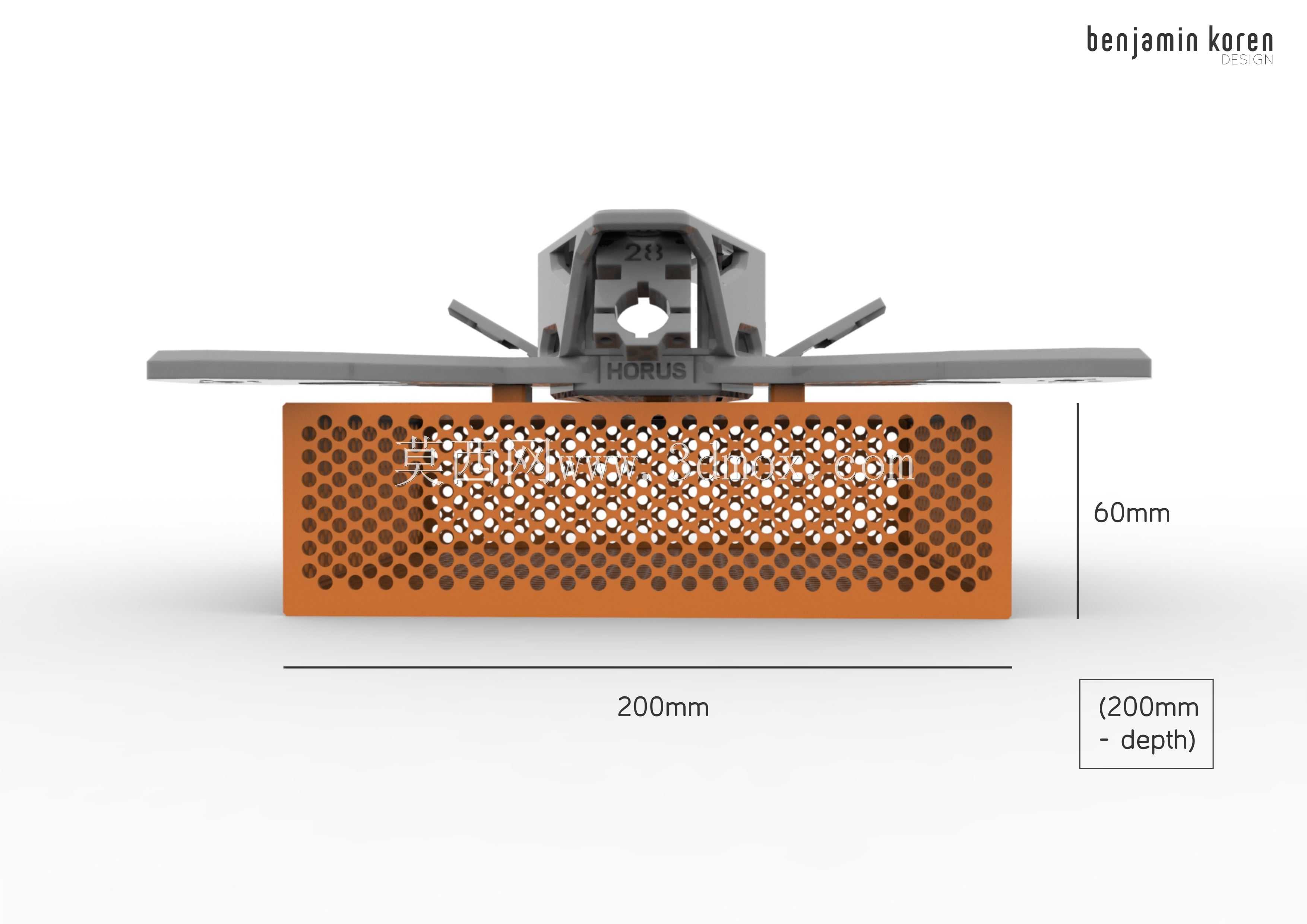

　　从安装边界来看，整套结构安装完成后，整机的离地高度为65mm，能够满足在平整硬化路面、短草皮路面、轻微起伏的非硬化路面的起降需求，不会出现箱体底部直接剐蹭地面的情况。结构的受力路径经过优化，起降时的冲击载荷会通过连接臂直接传递到无人机中心板的主承力区域，箱体承载的货物重量也会通过四个连接点均匀分散到中心板的各个安装位，不会出现局部应力过大造成中心板变形的问题。针对不同的载重需求，设计时也预留了结构调整空间，若需要运输更大重量的物资，可在原有孔位基础上更换更高强度的连接臂构件，或是调整网格的筋厚尺寸来提升箱体承载能力，无需重新设计整体安装接口，具备良好的改装拓展性。整套结构没有多余的冗余设计，所有造型特征都服务于功能需求，没有为了外观造型额外增加不必要的结构件，完全围绕实际作业中的使用痛点完成设计优化。
