小车式起重机配套龙门升降承载架结构

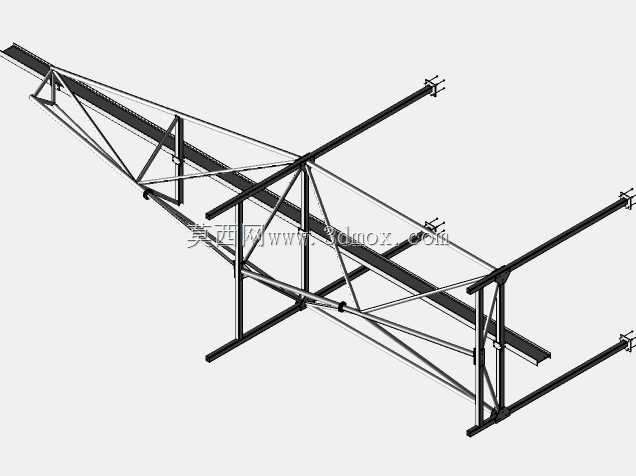

　　这套龙门升降架是配套小车式起重机开发的专用提升承载结构，主要应用在车间重型工件转运、热镀锌生产线工件上下料、仓储重型物料高位存取这类需要跨距行走+垂直提升的作业场景，区别于固定式起重架，它的核心设计逻辑是兼顾横向移动覆盖范围与垂直升降的承载稳定性，解决传统单轨吊提升行程不足、固定龙门吊无法适配多工位作业的痛点。从结构功能来看，整套架体采用型钢焊接成型的框架式受力结构，主承载梁沿跨距方向布置，两侧支腿集成升降导向轨道，行走小车可沿主梁横向移动覆盖整个作业跨距，升降架本体则沿支腿轨道做垂直方向的往复运动，额定承载工况下可保证架体整体挠度控制在允许范围内，避免起升过程中出现卡滞、晃动问题。设计阶段首先考虑的是热镀锌作业场景的特殊需求，

　　因为这类工况下设备长期处于酸碱腐蚀环境，除了表面做防腐处理外，每个单独的钢构件上都预留了镀锌工艺所需的通风孔，保证热浸镀过程中构件内部的空气可以顺利排出，避免出现镀锌层鼓包、漏镀的问题，同时这些通风孔也不会破坏构件的整体受力结构，开孔位置都选在应力分布较小的区域，经过受力校核后不会影响架体的整体承载能力。在安装边界方面，整套架体的支腿底部预留了与地面预埋基础连接的安装孔位，安装时需要保证两侧支腿的平行度公差控制在合理范围内，避免升降过程中出现偏载卡阻；主梁与支腿的连接采用高强度螺栓副拼接，既方便运输过程中的拆分，也能保证连接位置的刚性满足重载起升需求，升降架的导向轮组与支腿轨道的配合间隙可以通过调整螺栓进行微调，

　　适配长期使用后的轨道磨损补偿需求。从实际使用逻辑来看，行走小车负责将待提升的工件转运到对应工位上方，升降架则通过配套的起升机构带动工件完成垂直方向的位移，相比传统的悬臂吊，它的作业覆盖范围更大，跨距内无作业盲区，相比大吨位桥式起重机，它的安装成本更低，不需要搭建厂房专用的行车梁结构，适合中小型加工车间、表面处理车间的局部起重作业需求。结构设计过程中，对主受力梁做了等强度优化，在承载集中的区域做了加劲板补强，非主要受力区域则适当控制型钢规格，在保证整体刚性和承载能力的前提下控制整体自重，降低支腿基础的承载负荷；升降架的吊点位置做了对称布置，保证起吊过程中工件的重心与升降架的受力中心重合，避免偏载导致的导向轮异常磨损。

　　另外考虑到日常维护的便利性，所有导向轮组、连接销轴的位置都预留了维护操作空间，不需要拆解主体结构就可以完成易损件的更换作业，架体上还预留了行程开关、安全限位装置的安装位，方便后期加装安全防护组件，满足不同作业场景的安全规范要求。
