金属织物配套起重作业设备结构设计

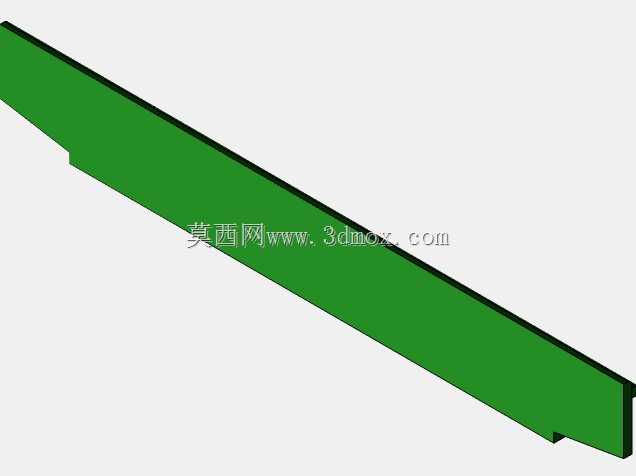

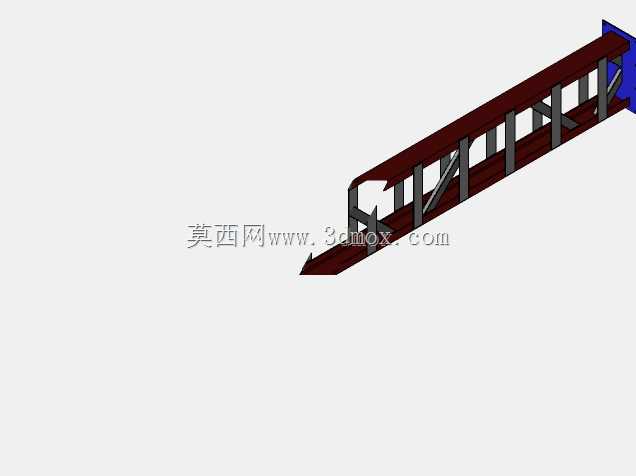

　　在建筑施工现场的金属织物吊装转运场景里，这类起重设备的适配性设计直接决定了柔性卷材类物料的转运效率，不同于常规散料或刚性构件起重作业，金属织物本身具备一定的柔性、表面易刮损，且单卷物料的重心会随着起吊过程的姿态变化出现小幅偏移，这就要求起重臂架的作业半径、起升角度的调节精度要控制在合理区间内，避免起吊过程中物料出现大幅摆动剐蹭周边施工架体。从结构设计逻辑来看，该设备采用单臂架斜置支撑的结构形式，臂架主体采用变截面薄壁型材拼接，在保证整体抗弯扭强度的前提下尽可能降低自重，减少底部回转支撑结构的承载负荷，臂架两端设置的铰接吊点专门适配金属织物卷材的专用吊具，吊点位置经过重心配平计算，起吊时吊具与物料接触部位做了圆弧过渡处理，

　　不会刮伤金属织物的表面镀层或编织结构。设备的安装边界需要考虑现场的作业覆盖范围，臂架完全伸展时的水平作业半径可覆盖半径12米内的物料堆放区与安装作业面，垂直起升高度最高可满足18米高度的作业面物料递送需求，底部支撑结构采用三角稳定支撑构型，支撑脚的展开宽度可根据现场地面平整度做小幅调节，无需额外浇筑固定基础，适配建筑施工现场临时点位的起重作业需求，转场时可将臂架折叠收拢，整体转运尺寸控制在常规货运车辆的装载限值内。实际作业过程中，该设备主要承担金属织物卷材从地面堆放区到建筑立面安装作业面的垂直转运与短距离水平移位，不同于大型塔式起重机的大吨位长距离作业，这类小型臂架起重机的作业响应速度更快，

　　针对单卷重量在500kg以内的金属织物物料，起升机构的运行速度设置为低速平稳档位，避免起停过程的惯性冲击导致物料滑脱，臂架的变幅机构采用手动与电动双模式调节，在近距离精准对位时可切换至手动微调模式，将物料精准递送到安装人员的作业点位，减少二次搬运的工作量。设计阶段针对金属织物的吊装特性，专门对臂架的挠度变形量做了控制，在额定载荷下臂架前端的最大下挠量不超过臂架总长度的1/800，保证起吊过程中物料的运行轨迹平稳，不会因为臂架变形出现物料位置偏移，同时臂架表面设置的导向滑轮组做了防跳绳结构设计，起升钢丝绳在运行过程中不会出现脱槽卡滞的问题，适配施工现场多尘、偶尔有建筑碎屑掉落的作业环境，滑轮组的密封结构可阻挡粉尘进入轴承内部，

　　降低日常维护的频次。在设备的安装调试环节，需要重点校核底部支撑的接地比压，确保在松软的施工场地上支撑脚不会出现沉陷，三个支撑点位的水平度误差控制在2度以内，避免臂架回转过程中出现重心偏移导致的设备倾翻风险，臂架与底部回转支座的连接销轴采用防松脱结构，配备开口销锁定，长时间作业也不会出现销轴松动移位的问题。针对建筑施工现场的临时用电特性，设备的电气控制部分做了防雨防尘处理，控制按钮的防护等级达到IP54，雨天露天作业也不会出现电路短路的问题，起升机构配备过载保护装置，当起吊载荷超过额定值的1.1倍时会自动切断起升动力，同时发出声光提示，避免超载作业带来的结构损坏风险。这类起重设备的应用，填补了建筑施工现场小型柔性建材吊装作业的设备空白，相比人工搬运或者调用大型起重设备，其作业灵活性更高，使用成本更低，专门针对金属织物这类特定建材的吊装需求做了结构优化，在实际项目应用中可大幅降低金属织物吊装过程的物料损耗率，提升立面安装作业的物料递送效率，减少安装人员等待物料的无效工时。
