采石场振动筛专用配重结构设计

　　在砂石骨料生产的现场流程里，振动筛的筛分效率直接决定整条产线的产出能力，而配重部件作为振动筛激振系统的核心组成，其结构合理性直接影响筛机的振幅稳定性、物料筛分轨迹精度以及长期运行的部件疲劳寿命。很多现场运维人员都遇到过配重匹配不当导致的问题：振幅过小会造成筛网堵料，细料透筛率不足，成品骨料含泥量、含粉量超标；振幅过大则会引发筛箱侧板开裂、轴承温升过快、紧固件松动等故障，严重时甚至会造成激振器轴承抱死，导致整条产线非计划停机。

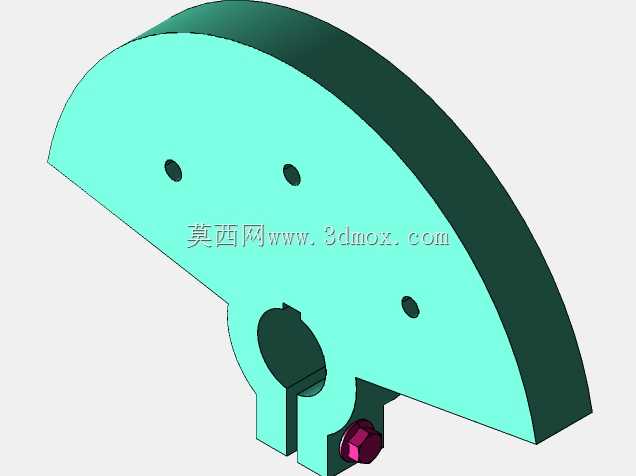

　　这款配重结构在设计阶段就充分考虑了采石场现场的恶劣工况，首先从安装边界来看，其安装位完全匹配主流圆振动筛、直线振动筛的激振器主轴轴端安装尺寸，安装面的同轴度公差控制在0.02mm以内，端面跳动公差不超过0.03mm，避免装配后出现额外的偏心载荷，加剧轴承磨损。配重块的外形采用了圆弧过渡的扇形结构，没有尖锐的棱角，一方面是为了减少设备高速运转时的空气阻力，降低运行过程中的风噪，另一方面也能避免应力集中，在长期交变载荷作用下不会出现配重块本体开裂的问题。

　　从功能特性上看，该配重采用了可调节偏心距的设计思路，运维人员可以根据现场筛分物料的粒径、含水率、处理量需求，通过增减配重调节片的数量来调整整体偏心质量，进而改变筛机的工作振幅。比如筛分粒径较大的玄武岩、花岗岩粗料时，需要更大的振幅来保证物料在筛面上的分层和向前运动速度，此时可以加装对应的配重片，将振幅调整至8-11mm区间；而筛分粒径较小的机制砂、石粉物料时，则适当减少配重片数量，将振幅控制在3-6mm区间，避免细料在筛面上跳动过于剧烈导致透筛不充分。

　　设计过程中还充分考虑了部件的安装便捷性，配重块与主轴的连接采用了平键加锁紧螺母的结构，配合止动垫片防松，不需要特殊的专用工装，现场运维人员借助常规的扭矩扳手就能完成拆装调整，大幅缩短设备维护的停机时间。配重块的材质选用了高强度的铸钢材质，经过调质处理后表面硬度达到HB220-250，具备足够的耐磨性和抗冲击性能，即使在采石场多粉尘、高湿度的环境下长期运行，也不会出现过快的磨损或者锈蚀问题。

　　在实际的产线布局中，该配重的安装空间预留充分，不会和筛箱侧板、激振器护罩、传动皮带轮等周边部件发生运动干涉，配重块外侧预留的护罩安装位，可以匹配原厂的金属防护护罩，避免运转过程中碎石飞溅打到配重块造成部件损伤，同时也能防止人员误触运转部件引发安全事故。很多现场改造案例中，原有配重块因为结构设计不合理，运行3-6个月就会出现键槽磨损、配重块错位的问题，这款配重的键槽采用了加宽设计，配合过盈配合的装配公差，能够保证长期运转下键连接的可靠性，不会出现偏心距偏移导致的筛机运行轨迹紊乱问题。

　　从振动参数匹配的角度来说，该配重的偏心质量经过精准的动平衡校准，装配前每一块配重都经过动平衡测试，剩余不平衡量控制在G6.3等级以内，能够保证筛机运转过程中两侧的激振力保持一致，避免筛箱出现扭振、横向摆动等异常工况，有效延长筛网、轴承、减震弹簧等易损件的使用寿命。对于不同处理量的振动筛，该配重可以通过组合不同厚度的配重片，覆盖从100t/h到800t/h处理量的振动筛激振需求，不需要重新开模制作专用配重，大幅降低了设备配件的储备成本。

　　在采石场的实际生产场景中，振动筛往往需要连续24小时不间断运行，配重部件的可靠性直接关系到产线的连续作业率，这款配重的结构设计充分考虑了长期连续运行的载荷特性，所有的连接部位都做了防松处理，配重块本体经过无损探伤检测，不存在气孔、砂眼、裂纹等铸造缺陷，能够承受长期的交变离心载荷作用。很多现场操作人员反馈，采用这款配重结构后，振动筛的轴承更换周期从原来的6个月延长到了18个月以上，筛网的使用寿命也提升了近30%，因为振幅稳定，筛分效率始终保持在设计值的95%以上，不会因为配重磨损导致振幅下降，进而影响成品骨料的级配合格率。
