立式座装地面振动筛分设备结构设计

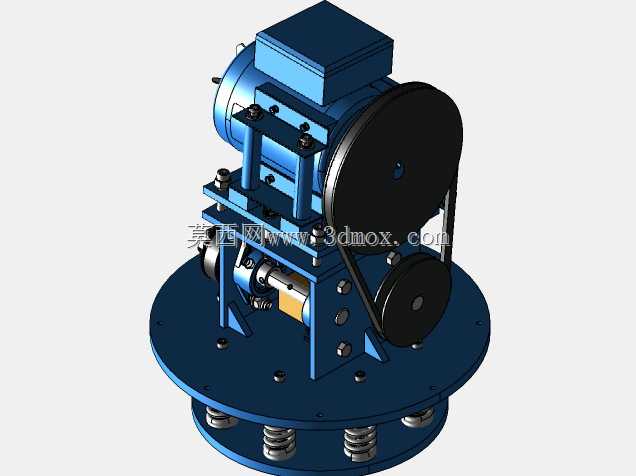

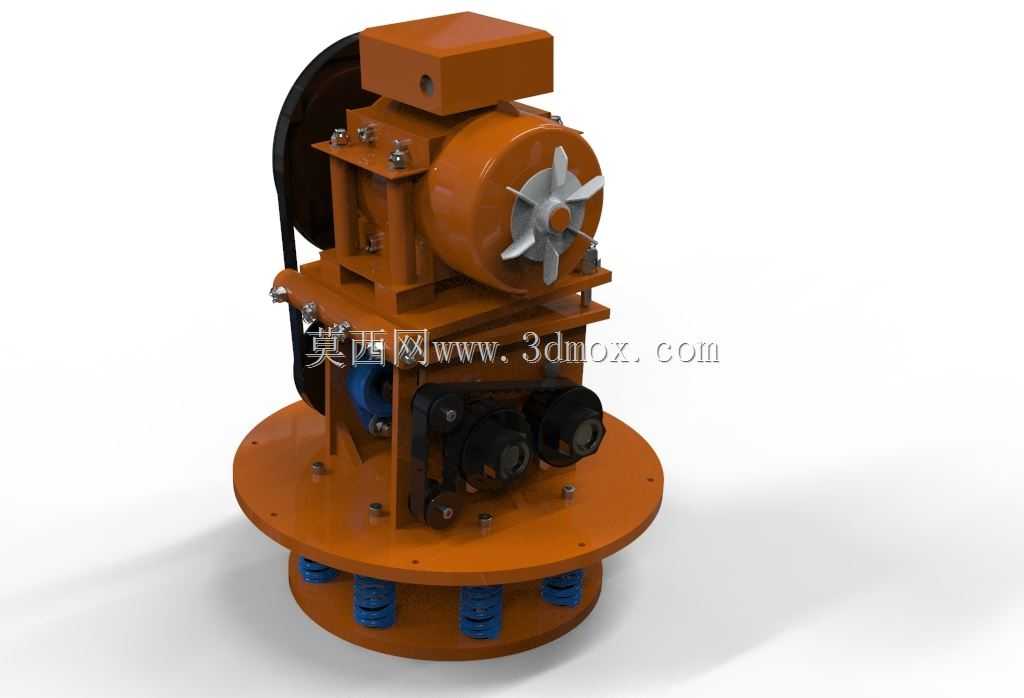

　　在散料处理的各类生产场景中，这类立式座装的振动筛分设备常被布置在原料接收工位的地坑上方，或是粉料、颗粒料生产线的分级工序段，承担物料粒度分级、除杂的核心作业任务，和常规吊挂式振动筛不同，该设备采用底部法兰直接与地面基础预埋构件刚性连接的安装形式，不需要额外搭建上部吊挂机架，对厂房层高的适配性更强，尤其适合老旧车间改造、地下料仓出料口配套这类空间受限的工况。从结构设计逻辑来看，设备整体采用同轴立式布局，最下方的圆形安装法兰盘上均匀布置了多组圆柱形橡胶减振弹簧，弹簧上下端分别与下部基座、上部振动工作仓连接，这种布置方式能让激振力产生的振动被约束在工作仓段，避免振动直接传递到地面基础，减少对周边其他精密加工设备的干扰，

　　同时橡胶弹簧的阻尼特性也能快速吸收设备启停阶段的共振冲击，延长整体结构的疲劳寿命。设备中部的核心激振单元采用偏重块偏心结构，配套的驱动电机卧式布置在激振单元侧上方，电机输出端通过带轮传动将动力传递到激振主轴，带传动的形式一方面可以灵活调整传动比匹配不同的振动频率需求，另一方面也能在物料卡滞导致激振轴负载突增时，通过皮带打滑保护电机不会被堵转烧毁，相比刚性联轴器传动的结构，后期维护更换易损件的成本更低。激振主轴的上下端分别设置了不同相位的偏重块，调整上下偏重块的夹角就能改变物料在筛面上的运动轨迹，当夹角调小时物料在筛面做快速圆周扩散运动，适合大产量的粗筛作业；夹角调大时物料在筛面做慢速螺旋翻转运动，适合细粉料的高精度分级，

　　这种可调设计让同一台设备可以适配不同特性的物料，不需要额外更换激振组件。设备上部的筛仓外侧设置了密封式接线盒，所有动力线缆都通过接线盒做防水防尘处理，适配多粉尘、偶尔有冲洗需求的生产现场，筛仓侧壁预留了快开式检修门，日常更换筛网、清理筛面残留物料时不需要拆解整机结构，单人就能在短时间内完成维护作业。从安装边界尺寸来看，底部安装法兰的螺栓孔采用圆周均匀排布设计，现场做基础预埋时只需要按照对应孔位预留地脚螺栓即可，不需要做复杂的基础找平结构，设备整体的最大外径控制在常规工业料口的适配范围内，上方进料口可以直接和上游料仓的出料溜管对接，下方的出料通道可以根据需求对接不同的输送设备，不管是搭配皮带输送机做连续出料，

　　还是直接对接料桶做批次收料都能适配。设计过程中特意将所有外露的紧固件都做了防松处理，因为设备长期处于高频振动工况，普通螺纹连接很容易出现松动脱落的问题，所有连接螺栓都加装了防松垫圈，关键受力位置的螺栓还采用了双螺母锁紧结构，避免长期运行出现结构故障。另外设备外露的旋转部件都加装了半圆形的安全防护罩，完全覆盖带轮、传动带等运动部件，避免生产过程中人员误触或者杂物卷入造成安全事故，防护罩采用快拆螺栓固定，日常检查传动带磨损情况时不需要完全拆下防护罩，操作十分便捷。这类振动筛在实际使用中可以覆盖粮食加工、建材粉料分级、化工颗粒除杂、金属粉末筛分等多个场景，针对不同的物料特性只需要更换对应目数的筛网，调整好偏重块相位就能直接投入使用，整体结构没有复杂的液压、电控组件，后期运维的技术门槛很低，一线生产人员经过简单培训就能完成日常的参数调整和易损件更换工作。
