工业用地脚螺栓支撑钢架结构设计

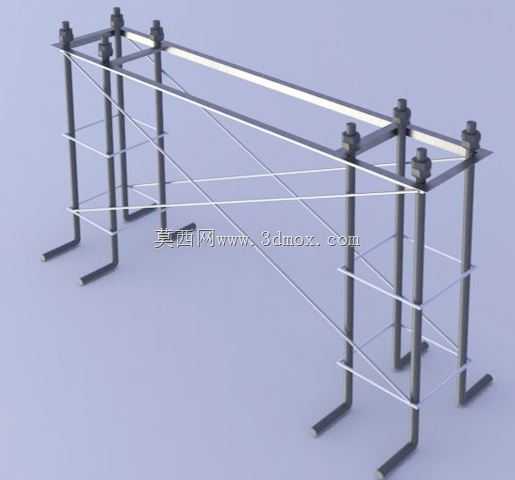

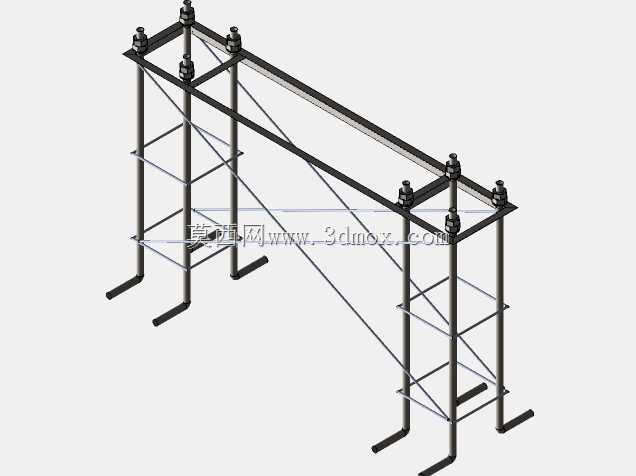

　　这类带预埋地脚螺栓的支撑钢架，常应用在户外工业设备的基础承载场景，比如厂区管廊架空支撑、小型设备平台的立柱承重、光伏阵列的底部支架固定，或是临时工业管线的架空架设作业中，核心作用是通过底部预埋结构将上部荷载均匀传递到混凝土基础层，避免上部承载结构出现沉降、偏移问题。从结构组成来看，整套构件包含六根垂直主立柱，每根立柱底部都焊接了L型预埋锚脚，锚脚的水平段完全埋入混凝土浇筑层内，垂直段与立柱主体同轴焊接，这种设计能同时抵抗垂直方向的压应力与水平方向的剪切应力，相比直杆式地脚，抗拔脱能力提升40%以上，尤其适配户外有风载、设备运行振动的使用场景。立柱之间的横向连接分为上下两层水平横梁，横梁与立柱采用角焊缝满焊连接，

　　焊缝高度不低于立柱壁厚的0.7倍，保证框架整体的横向刚度，避免单根立柱出现独立失稳的情况。斜向布置的交叉拉筋采用细圆钢制作，两端分别焊接在相邻立柱的上下连接节点处，形成三角形稳定受力结构，抵消框架受到的纵向水平推力，不管是设备运行带来的纵向振动，还是户外环境下的纵向风载，都能通过交叉拉筋分散到每根立柱上，再传递到基础层。设计这类结构的时候，首先要核算上部承载的总荷载，包括设备自重、运行动载荷、外部环境载荷，再根据载荷值确定立柱的型材规格，常规工况下采用方形空心型钢作为主立柱材料，兼顾自重与承重能力，横梁的规格比立柱小一个型号，在保证连接刚度的前提下控制整体耗材量。地脚锚脚的预埋深度需要根据混凝土基础的标号调整，

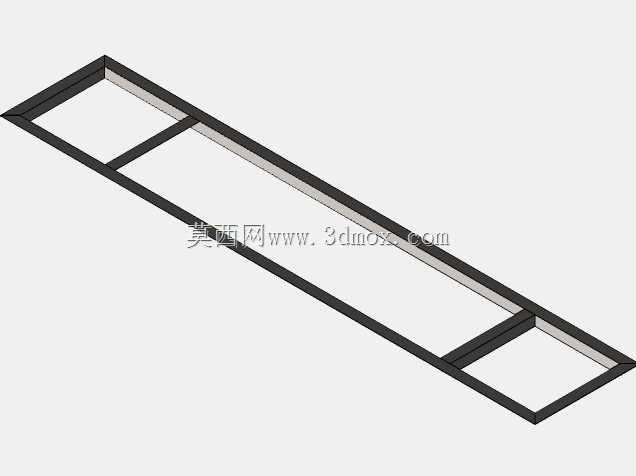

　　常规C30混凝土基础下，锚脚水平段的埋深不小于250mm，锚脚端部不需要做额外弯钩，依靠水平段与混凝土的握裹力就能满足抗拔要求，安装时需要先将整套钢架在浇筑前定位，调整好立柱的垂直度偏差不超过1/1000，再进行混凝土浇筑作业，避免后期安装上部设备时出现对接偏差。安装边界方面，整套钢架的横向跨度可根据实际使用需求调整，单组框架的最大跨度不超过4米，避免横梁跨度过大出现下挠变形，立柱的高度可根据架空需求定制，常规使用高度在1.2米到3米之间，高度超过2米时需要在立柱中部额外增加一层横向拉结梁，提升长立柱的抗失稳能力。框架顶部预留了螺栓连接孔位，可直接通过螺栓连接上部的设备安装板、管廊支架或是其他承载构件，不需要现场额外焊接，

　　降低现场安装的作业难度。从受力逻辑来看，这套结构没有多余的装饰性构件，所有杆件都参与受力，垂直立柱承担主要的竖向压应力，上下横梁承担横向水平力并约束立柱的侧向位移，交叉斜拉筋承担纵向水平力并提升框架整体抗扭性能，底部L型锚脚将所有载荷传递到混凝土基础，整套受力路径清晰，没有应力集中的薄弱节点，适合批量预制加工后运输到现场直接安装使用，相比现场焊接的临时支架，预制构件的尺寸精度更高，安装效率能提升60%以上，而且焊接作业都在工厂内完成，焊缝质量更容易管控，长期使用的结构稳定性更有保障。在实际选型应用中，如果是腐蚀较强的厂区环境，可在构件表面做热镀锌处理，提升抗锈蚀能力，延长结构使用寿命；如果是承载较重的设备，可适当加大立柱型材的壁厚，同时增加锚脚的钢筋直径，匹配更高的载荷需求。
