两款不同规格雀巢咖啡杯结构造型设计

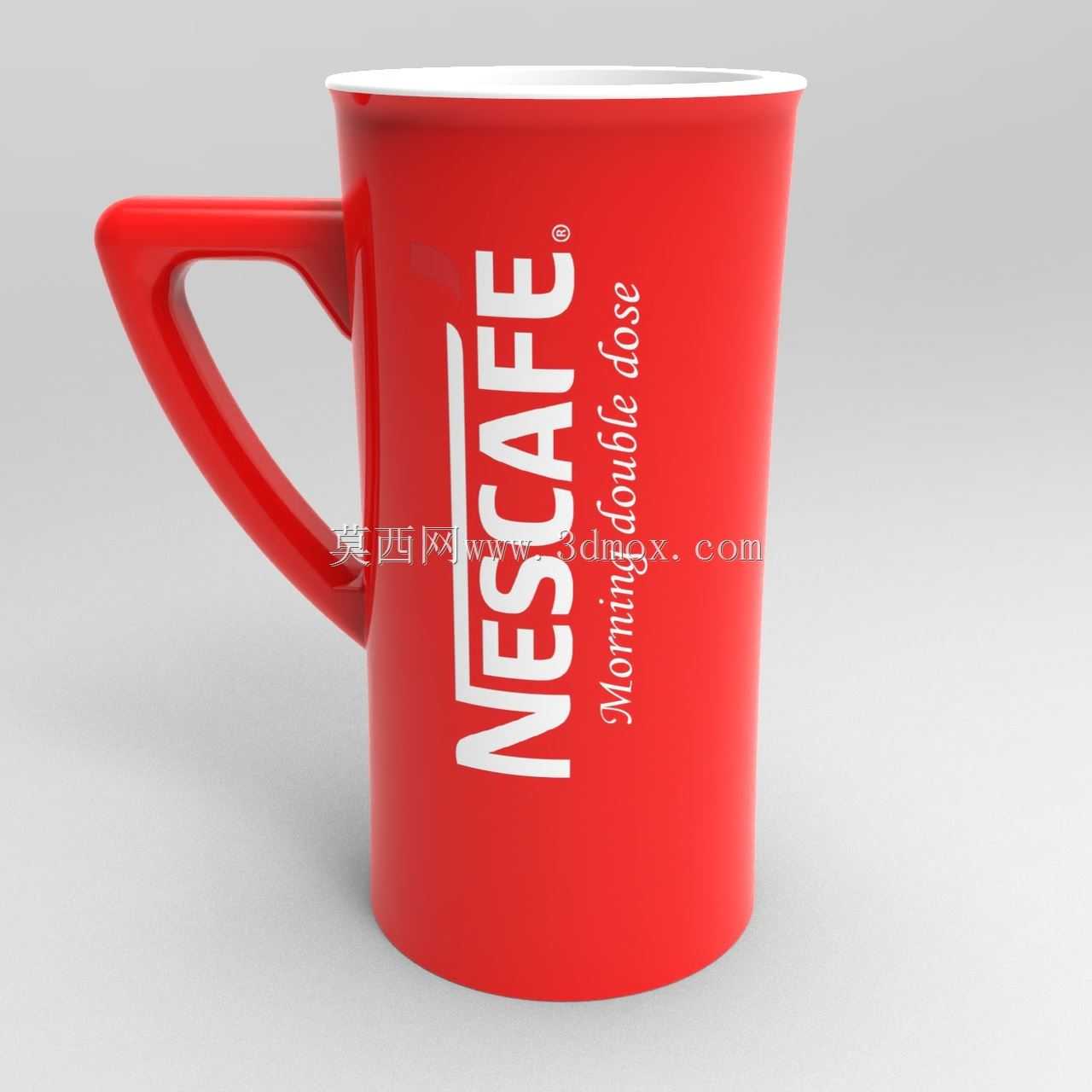

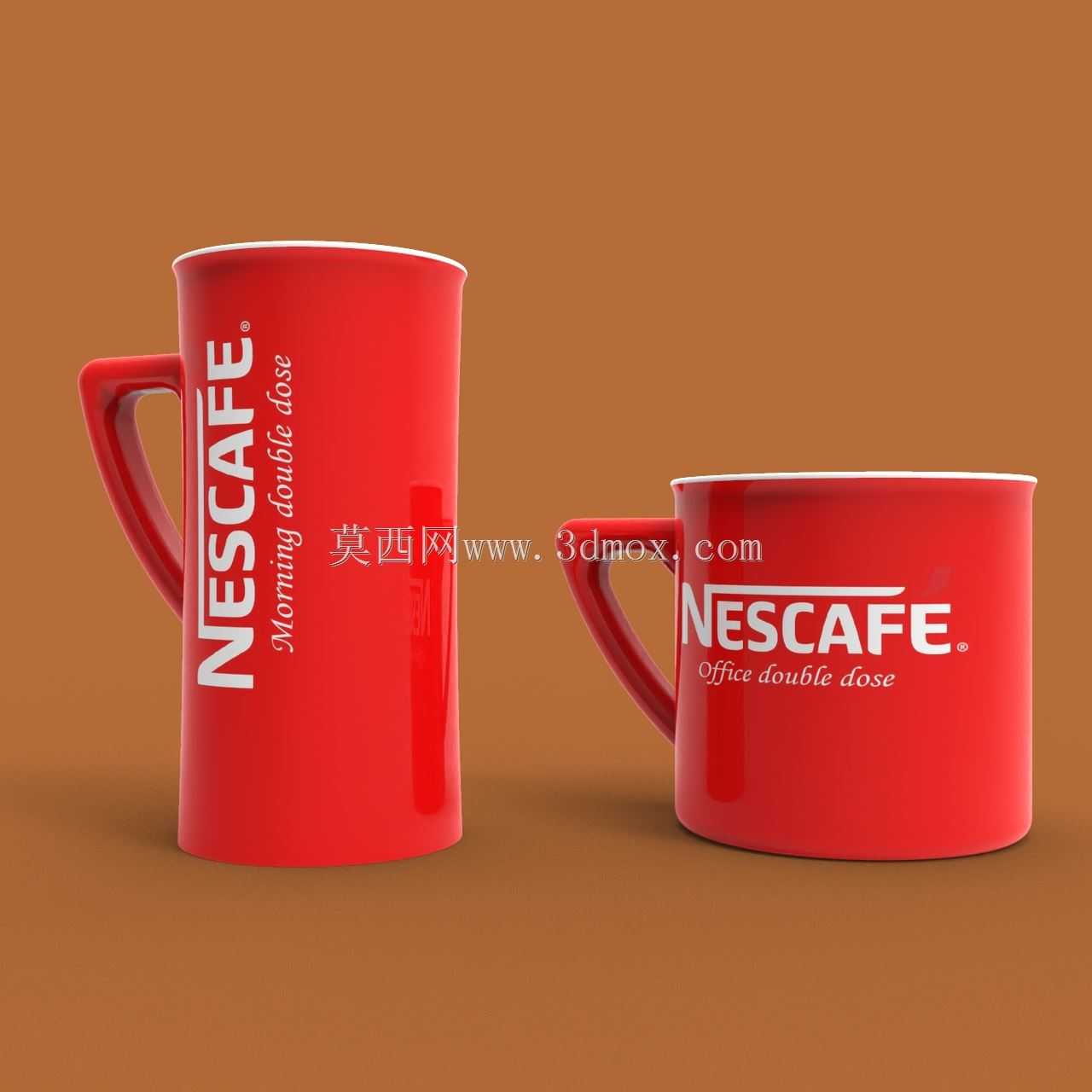

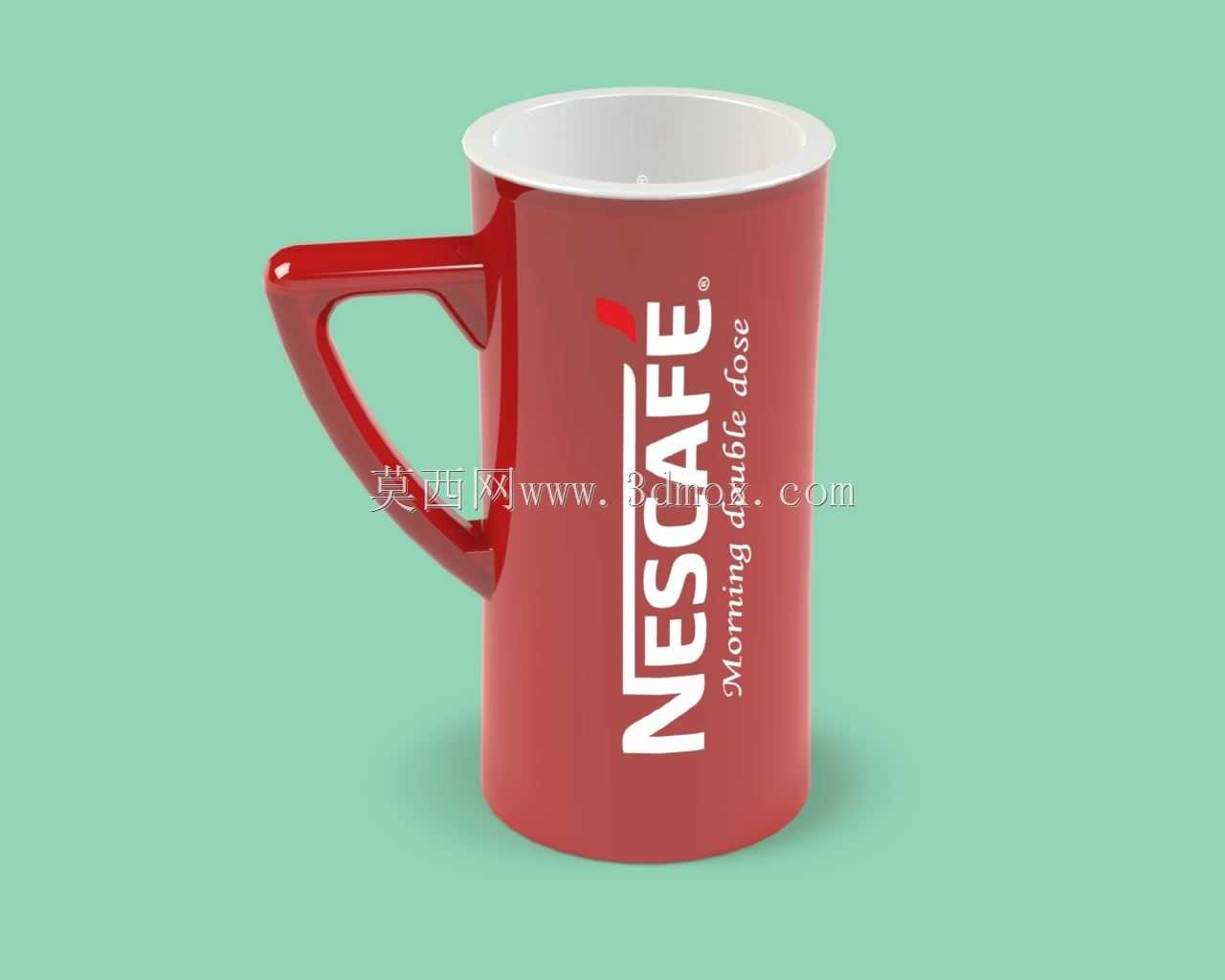

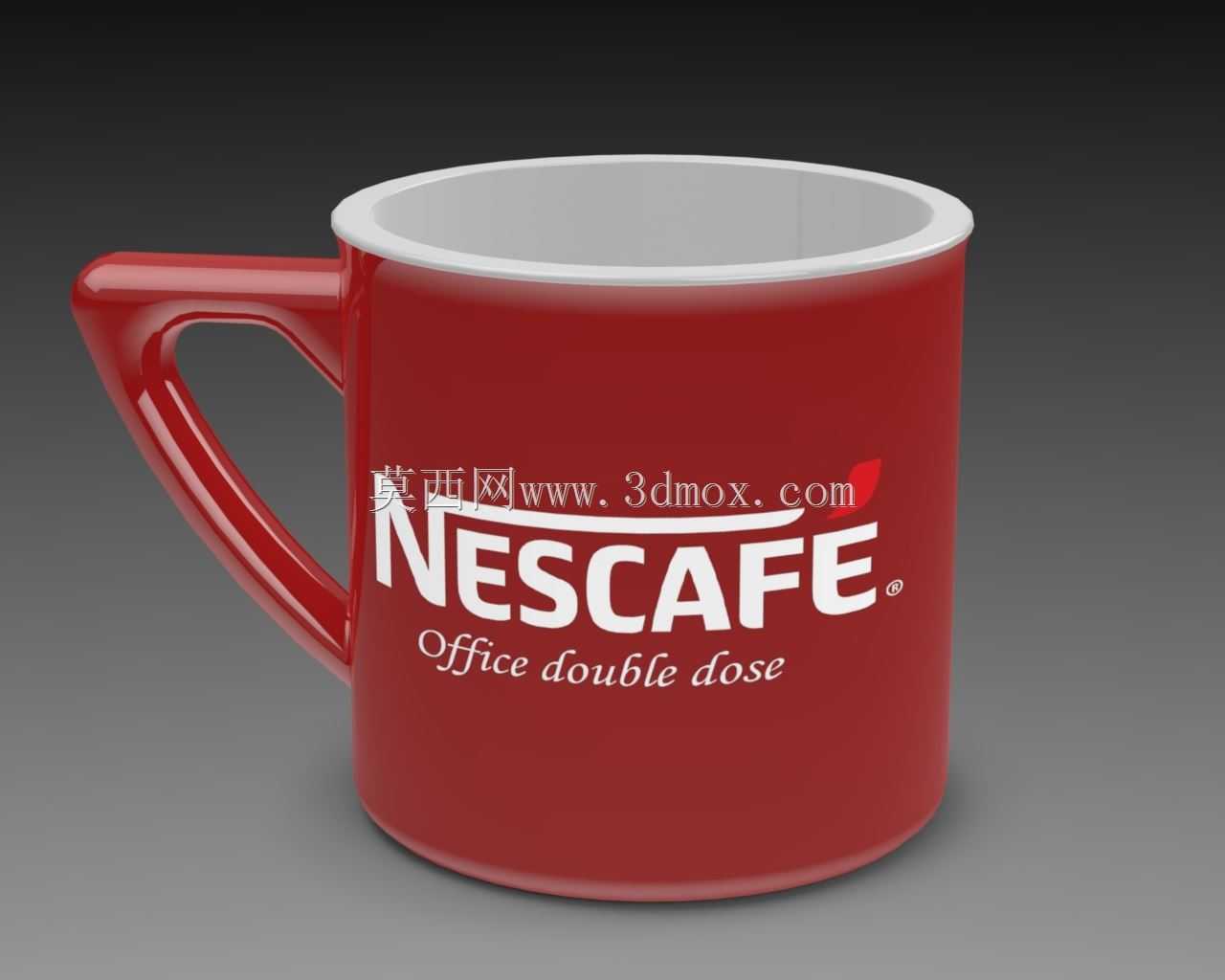

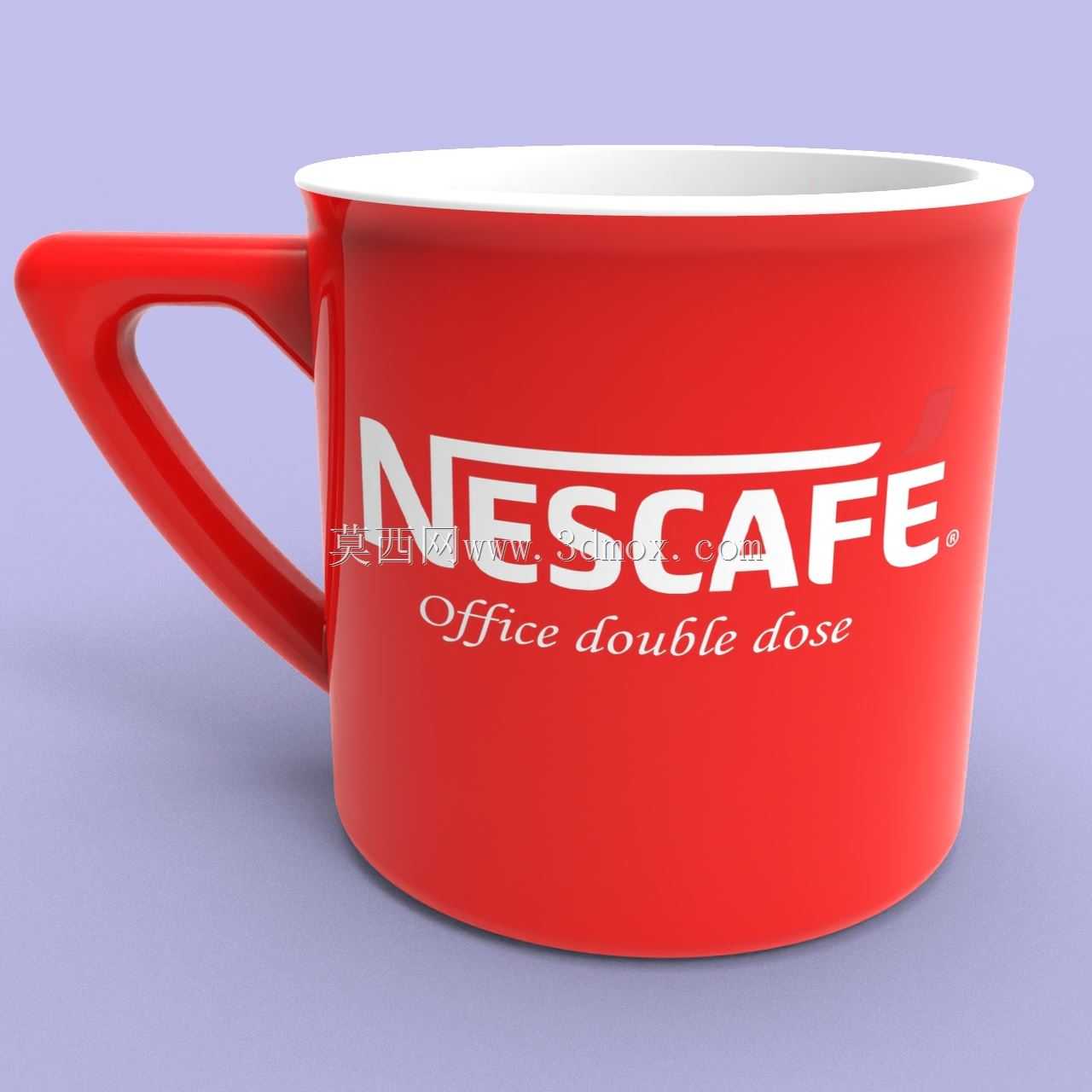

　　日常商用与家用场景中，咖啡杯作为高频接触的饮品盛装容器，其结构设计需要兼顾握持手感、盛装容量、放置稳定性与视觉识别性，本次呈现的两款雀巢咖啡杯造型，分别对应不同使用场景的需求。高款杯型整体为直筒微收腰结构，杯身高度约120mm，杯口外径约80mm，杯底直径约72mm，单侧C型握把的内圈预留了45mm的握持空间，可满足成年人四指穿入握持的需求，握把与杯身的连接位置做了圆弧过渡处理，避免应力集中导致的陶瓷烧制开裂问题，同时握把的截面为椭圆造型，贴合指腹弧度，长时间握持不会产生明显硌手感。矮款杯型整体为宽口矮身结构，杯身高度约70mm，杯口外径约90mm，杯底直径约80mm，握把尺寸相对高款做了等比例缩小，内圈握持空间为38mm，

　　适合单指勾握或者整手握持杯身的使用习惯，这类矮款杯型更适合办公场景下短时间内饮用完毕的需求，宽口设计也能加快咖啡液的散热速度，避免长时间高温烫口。两款杯型的杯壁厚度均控制在3mm左右，杯口位置做了1mm的卷边处理，既可以提升饮用时的唇部接触舒适度，也能增强杯口的结构强度，减少日常磕碰导致的崩边概率。杯底位置设计了2mm高度的环形凸台，凸台外径比杯身主体小2mm，放置时只有凸台边缘接触桌面，既可以避免杯底整体与桌面摩擦产生划痕，也能在桌面存在少量水渍时形成隔离间隙，防止杯底与桌面产生吸附效应导致拿起时打滑。杯身表面的品牌标识区域做了轻微的凹陷处理，标识印刷后不会因为日常握持摩擦导致图案快速磨损，凹陷深度控制在0.2mm，

　　不会影响杯身整体的光滑触感，也不会在清洗时残留污渍。从设计落地的角度看，两款杯型的拔模角度均设置为1.5度，满足陶瓷注浆成型或者塑料注塑成型的脱模需求，所有转角位置均做了R2以上的圆角处理，没有尖锐棱角，既符合日用产品的安全规范，也能降低成型过程中的应力集中问题。握把与杯身的连接位置做了加宽的过渡筋，筋位厚度与杯壁厚度保持一致，避免不同厚度位置在烧制或者注塑过程中产生收缩差，导致连接位置出现凹痕或者开裂问题。在实际场景适配中，高款杯型的容量约350ml，适合盛装需要长时间保温的热咖啡，较高的杯身可以减少液面与空气的接触面积，延缓温度下降速度，适配家庭早餐、咖啡馆外带等场景；矮款杯型容量约250ml，适合办公场景下的单次饮用，

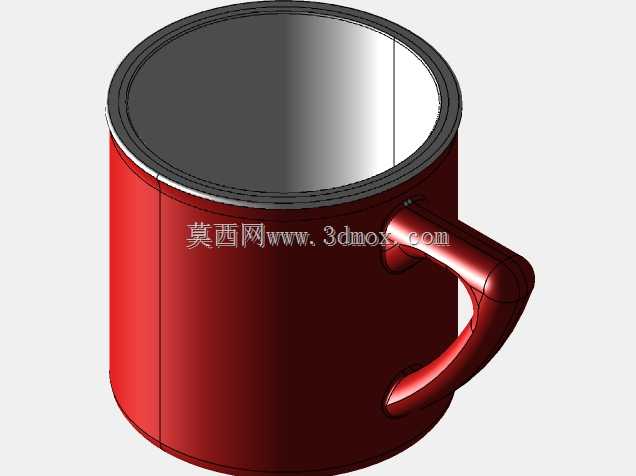

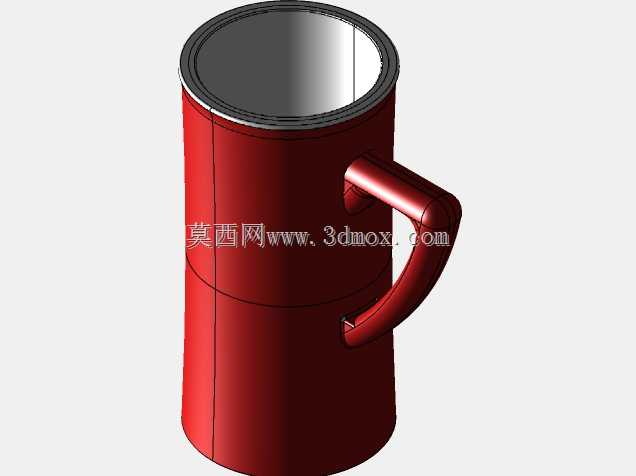

　　宽口设计也方便添加奶泡、拉花等操作，适配会议室、办公工位等场景。两款杯型的重心均设计在杯身总高度的三分之一以下位置，空杯放置时的倾斜稳定角达到28度，即使受到轻微的桌面碰撞也不容易倾倒，盛装液体至八分满时的稳定角也能保持在22度以上，满足日常使用的防倾倒需求。杯身的红色釉面/涂层区域做了哑光质感处理，既可以保留品牌视觉的识别度，也不容易残留指纹和水渍，日常清洗后可以快速恢复整洁外观，握把位置的表面粗糙度与杯身保持一致，避免握持时出现打滑问题。从建模精度来看，两款杯型的所有曲面均做了G2连续处理，曲面过渡顺滑没有折角，既可以满足3D渲染的视觉效果需求，也可以直接导入CAM软件进行模具加工，不需要额外的曲面修补工作，杯壁的均匀厚度设计也可以满足后续的结构仿真、热传导仿真需求，方便设计人员进一步优化保温性能与结构强度。
