海岸监测高清潜艇摄像装置结构方案

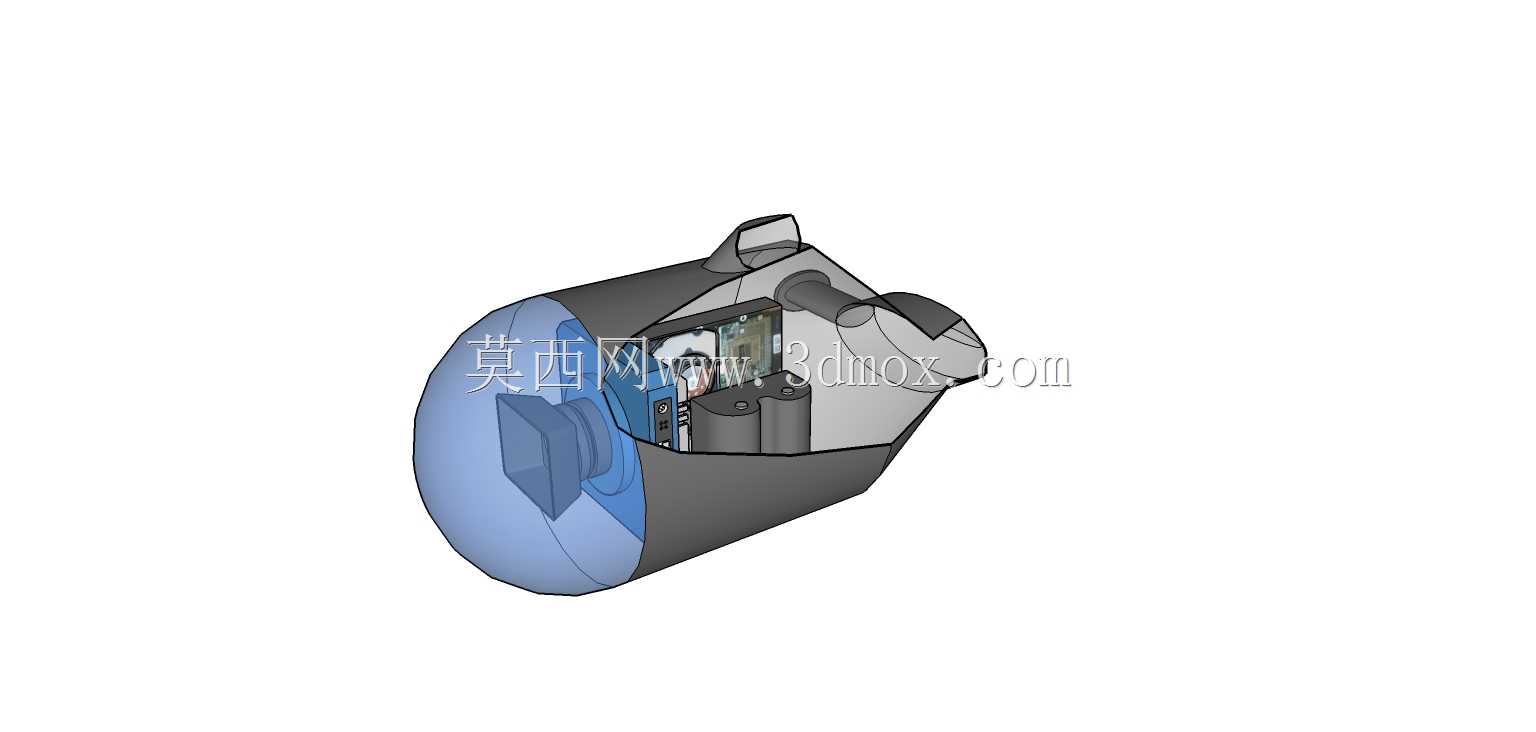

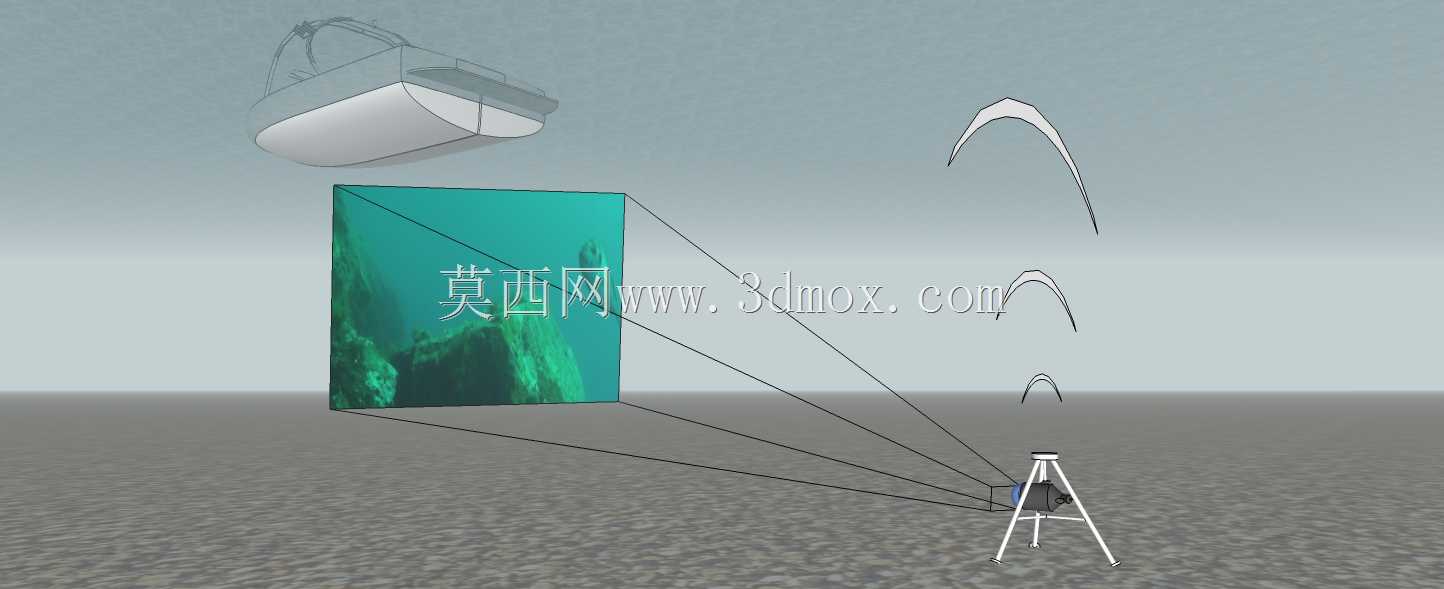

　　这套水下摄像装置的结构设计，核心围绕近岸海域的长期定点监测需求展开，区别于常规船载走航式观测设备，其预设部署场景为潮间带至浅海大陆架区域的固定点位，可长期锚定在海床基架上，对周边海域的水下生态、海床侵蚀变化、近岸工程构筑物水下部分状态进行连续影像采集。从结构布局来看，整套装置分为水上信号中继、水下成像主体、三角支撑固定基座三个独立模块，各模块之间通过防水线缆实现信号传输与供电连接，拆分式的结构设计既方便运输过程中的分体包装，也能适配不同海况下的快速部署需求，无需大型作业船配合，小型作业艇搭载两名作业人员即可完成整套设备的投放与固定。水下成像主体采用流线型椭球外壳设计，外壳曲面过渡处做了圆弧倒角处理，

　　最大程度降低海流冲击带来的结构载荷，外壳前端的光学视窗采用高透耐压蓝宝石材质，视窗与壳体的衔接处采用双重径向密封圈结构，可满足浅海区域的水压密封要求，避免长期浸泡下的海水渗入问题。成像模块内置的感光元件做了减震悬浮安装，通过硅胶阻尼垫将成像板与外壳内壁隔离，可抵消海流波动带来的微小震动，避免长时间曝光下的画面模糊问题。配套的水上信号中继模块采用浮体式结构，外壳为密封防水设计，顶部集成了信号发射天线，可将水下采集的影像数据实时传输至岸基接收站，浮体的浮力经过精确计算，可保证在不同潮位下始终保持天线露出水面，不会被海浪完全淹没导致信号中断。三角支撑基座采用可伸缩支腿结构，每个支腿的长度可根据海床的平整度单独调节，支腿底部带有防沉降圆盘，

　　增大与海床的接触面积，避免在软质泥质海床上出现下陷倾斜的问题，基座顶部带有快装接口，水下成像主体可直接卡接在接口上，无需额外工具即可完成装配，大幅缩短水下作业的时间。在光学参数匹配上，成像模块的视场角经过反复调校，既保证足够的监测覆盖范围，也避免过大视场带来的边缘画面畸变，可清晰捕捉到周边数十米范围内的水下目标，配套的补光模块采用冷光源设计，避免光线吸引海洋生物附着在视窗表面影响成像效果。整套结构的安装边界充分考虑了近岸作业的实际条件，所有部件的重量均控制在单人可搬运的范围内，拆分后最大部件的尺寸不超过常规便携运输箱的容纳上限，无需动用重型吊装设备即可完成转运。在结构强度校核阶段，针对近岸区域常见的海流冲击力、

　　漂浮物碰撞风险做了对应的强化设计，外壳壁厚在保证耐压要求的前提下做了轻量化优化，平衡整体重量与结构强度的关系，避免过重导致部署难度提升。信号传输线缆采用凯夫拉抗拉层包裹，可承受一定的拉力冲击，避免海流拉扯导致线缆断裂，线缆与各模块的衔接处做了防弯护套，减少长期晃动下的线缆疲劳破损问题。这套设计方案虽然停留在初步研发阶段，但核心结构逻辑已经覆盖了近岸水下监测设备的核心痛点，解决了常规水下摄像设备部署复杂、海流适应性差、长期工作稳定性不足的问题，可为后续同类产品的结构细化提供可靠的参考框架，后续优化可针对不同水深等级调整外壳壁厚与密封结构，拓展其在更深海域的应用适配性。
