斯登冲锋枪结构三维建模设计作品

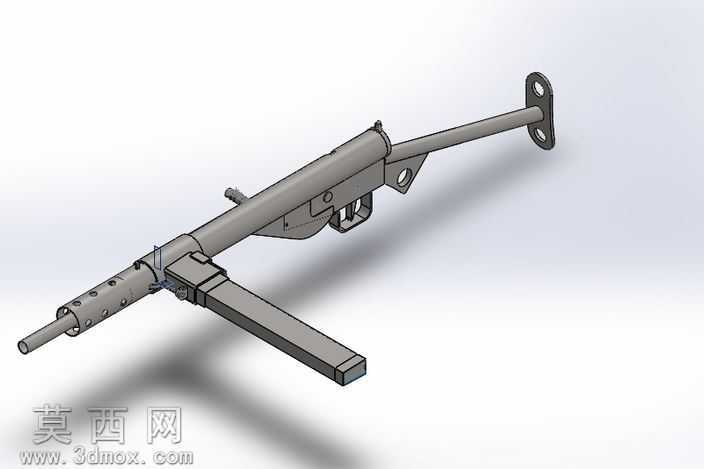

本作品为斯登冲锋枪的三维结构建模成果，建模过程依托三维参数化设计软件完成，整体遵循实物测绘的尺寸比例进行1:1还原，首先从枪械的核心主体枪管部件开始搭建，通过拉伸、旋转、切除等基础建模命令完成枪管的外轮廓、散热开孔、枪口限位结构的制作，严格还原枪管部分的长径比例与开孔排布规律。机匣部分采用薄壁壳体建模思路，先绘制机匣的截面轮廓，通过薄壁拉伸生成主体结构，再对应完成扳机护圈、弹匣插口、保险定位槽的细节切除，保证机匣部分的结构强度特征与装配定位特征完整呈现。枪托部分采用弯折杆件的建模逻辑，通过扫描命令完成金属杆状枪托的路径生成，对应制作枪托尾部的固定耳片，还原耳片上的装配通孔结构，保证枪托与机匣尾部的装配位置完全匹配。弹匣部分采用长方体基体建模，通过等距偏移生成弹匣的薄壁外壳，再对应制作弹匣顶部的供弹口结构与弹匣卡笋定位槽，还原弹匣的供弹路径轮廓。扳机组件部分单独完成子装配建模，分别制作扳机、阻铁、扳机连杆的独立零件，通过装配约束还原各零件的运动配合关系，可直观呈现扳机的击发联动逻辑。建模过程中对所有零件的边角做了对应处理，还原金属冲压零件的折边特征，避免尖锐直角不符合实际加工工艺的问题。渲染阶段采用哑光金属材质赋予整体枪身，调整材质的粗糙度参数还原战时枪械的粗糙金属质感，对枪管内孔、枪托固定孔等位置做了深色材质区分，增强模型的结构层次感。整体建模严格遵循斯登冲锋枪的结构设计逻辑，所有零件的装配关系完全符合实物的拆解顺序，可用于军事装备结构展示、枪械原理科普等场景，模型各部分的特征参数均可编辑调整，支持后续的结构优化与衍生设计。
