多层坡顶民居建筑三维结构设计

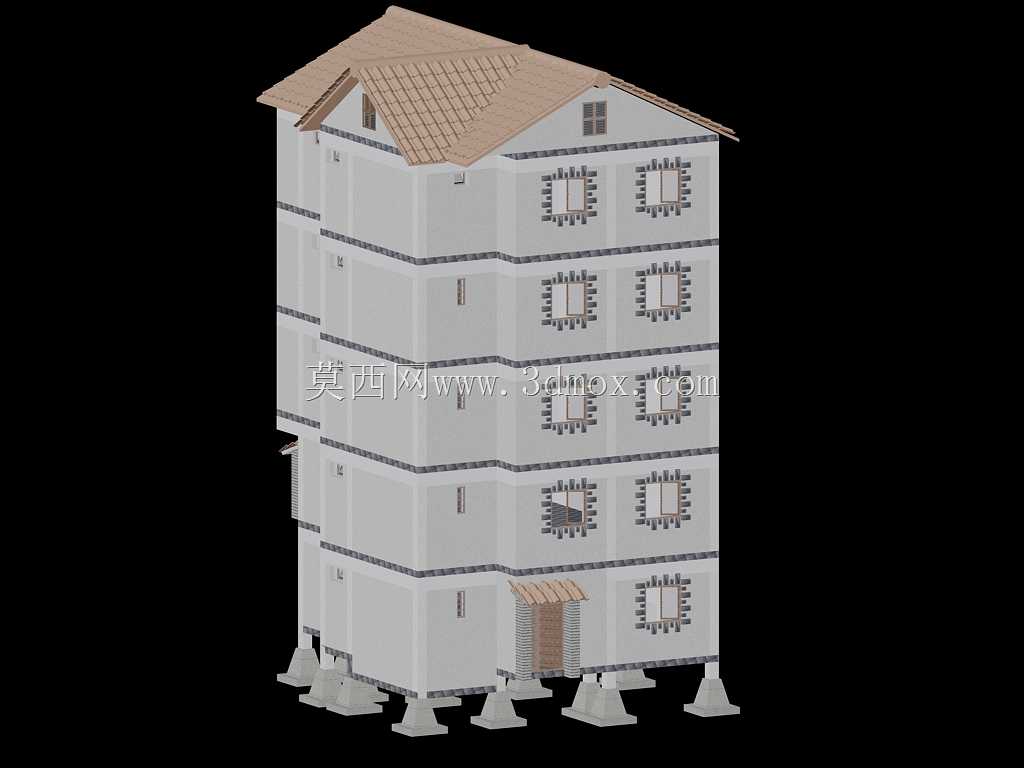

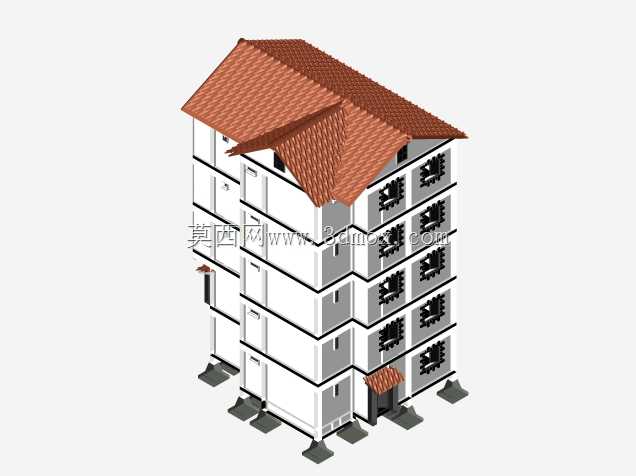

　　该三维模型还原了南方乡村常见的五层带架空层坡顶民居结构，建模过程中严格遵循民用住宅结构设计的常规逻辑，先从基础承台的排布开始搭建，底层架空区域的支撑柱对应上部每层的承重墙体位置，避免出现荷载传递路径断裂的问题。模型中每层的层高按照常规乡村自建房的通用尺寸设置，外墙的开窗位置兼顾采光需求与结构墙体的承重要求，没有在承重剪力墙上开设过大窗洞，窗洞四周预留了构造柱的布设空间，符合砖混结构民居的施工规范。坡屋顶部分采用双坡带山墙的设计，瓦片排布按照实际屋面瓦的铺设逻辑做了分层处理，屋脊、檐口的细节都做了对应还原，屋顶坡度设置在常规民用建筑屋面排水的合理区间内，能够满足南方多雨地区的屋面排水需求。入户门位置设置在建筑正面一层，

　　入口处做了小型雨棚的结构设计，雨棚的支撑构件与墙体连接位置做了结构强化处理，避免后期使用过程中出现雨棚倾覆的问题。建筑底部的架空层设计适配南方潮湿地区的使用需求，能够隔绝地面潮气，同时可作为杂物存储、家禽养殖的空间，架空层的支撑承台高度按照常规防洪、防潮的要求设置，能够应对常规雨季的地面积水情况。建模过程中对墙体的厚度做了区分，外墙采用常规240mm厚度的承重墙设置，内部隔墙按照120mm厚度的非承重墙布设，每层的楼板厚度设置在120mm的常规民用建筑楼板厚度区间，保证结构强度的同时不会造成不必要的建材浪费。外窗的样式采用乡村民居常见的分格窗设计，窗洞尺寸兼顾通风与采光，每个窗洞的位置都对应室内房间的布局，

　　没有出现窗洞开在房间隔墙位置的不合理设计。建筑整体的长宽比例按照常规乡村宅基地的审批尺寸设置，面宽与进深的比例符合日常使用的空间需求，不会出现房间过于狭长或者面宽过大浪费空间的问题。在结构衔接部分，每层墙体与楼板的连接位置做了圈梁的隐含结构设计，对应实际施工中圈梁的布设位置，保证建筑整体的结构整体性，提升抗震性能。屋顶的山墙位置开设了小型通风窗，能够为屋顶闷顶空间提供通风，避免夏季闷顶空间温度过高传导至顶层室内，同时减少屋面木结构受潮腐朽的风险。模型中所有外露的结构构件都做了边角的倒角处理，还原实际建筑施工中构件的真实形态，没有出现尖锐直角的不合理结构。从应用场景来看，该模型可用于乡村自建房的方案展示、建筑结构教学演示、

　　民居类建筑方案的参考素材，也可作为场景搭建中的民用建筑配景使用。设计过程中充分考虑了乡村民居的实际使用习惯，没有照搬城市商品房的布局逻辑，预留了足够的外置储物空间与户外活动衔接的结构，入口处的台阶高度按照人体工程学的常规踏步高度设置，方便日常进出。建筑外立面的分层线条对应实际施工中的楼层圈梁位置，既起到外立面装饰的作用，也能够引导雨水顺着线条流下，减少雨水对外墙墙面的冲刷侵蚀，延长外墙饰面的使用寿命。
