户外便携不锈钢运动水壶结构设计

　　这类不锈钢运动水壶的核心应用场景覆盖户外徒步、登山露营、日常通勤、运动健身等多个需要便携储水的领域，相比普通塑料水瓶，不锈钢材质的抗冲击、耐温变特性更适配复杂户外环境，不会因挤压、高温暴晒产生材质析出问题，长期使用的可靠性更优。从功能特性来看，瓶身采用一体化拉伸成型的薄壁结构，壁厚控制在0.4-0.6mm区间，既保证整体结构强度，能承受1.2m高度自由跌落至硬质地面无变形开裂，又尽可能控制整体重量，满水状态下的握持负重感控制在合理范围。瓶口采用标准外螺纹设计，螺纹牙距1.5mm，配合带密封硅胶圈的旋盖，可实现倒置、侧放无渗漏，密封承压能力满足0.2MPa气压下无泄漏，适配日常装盛常温水、低温运动饮品的需求，

　　不建议长期盛装高酸碱度碳酸饮品，避免破坏内壁钝化层。瓶盖集成的挂扣结构是设计的核心功能点之一，挂扣的开孔尺寸适配常见的登山快挂、背包织带，可直接外挂在背包外侧，无需占用背包内部储物空间，挂扣与瓶盖的连接采用转轴结构，转动阻尼适中，不会因行走晃动产生异响，同时挂扣的承重能力满足满水状态下外挂不脱落、不断裂的使用要求。设计过程中优先考虑握持手感，瓶身中段做了微收腰处理，收腰位置对应成年人手掌握持的中心区域，收腰弧度贴合手掌自然弯曲的形态，即使手部出汗或者佩戴薄手套也能稳定握持，不会出现打滑脱手的问题。瓶身底部做了内凹的圆弧过渡结构，一方面可以提升瓶身放置时的稳定性，在倾斜角度不超过15度的平面上都能稳定直立放置，

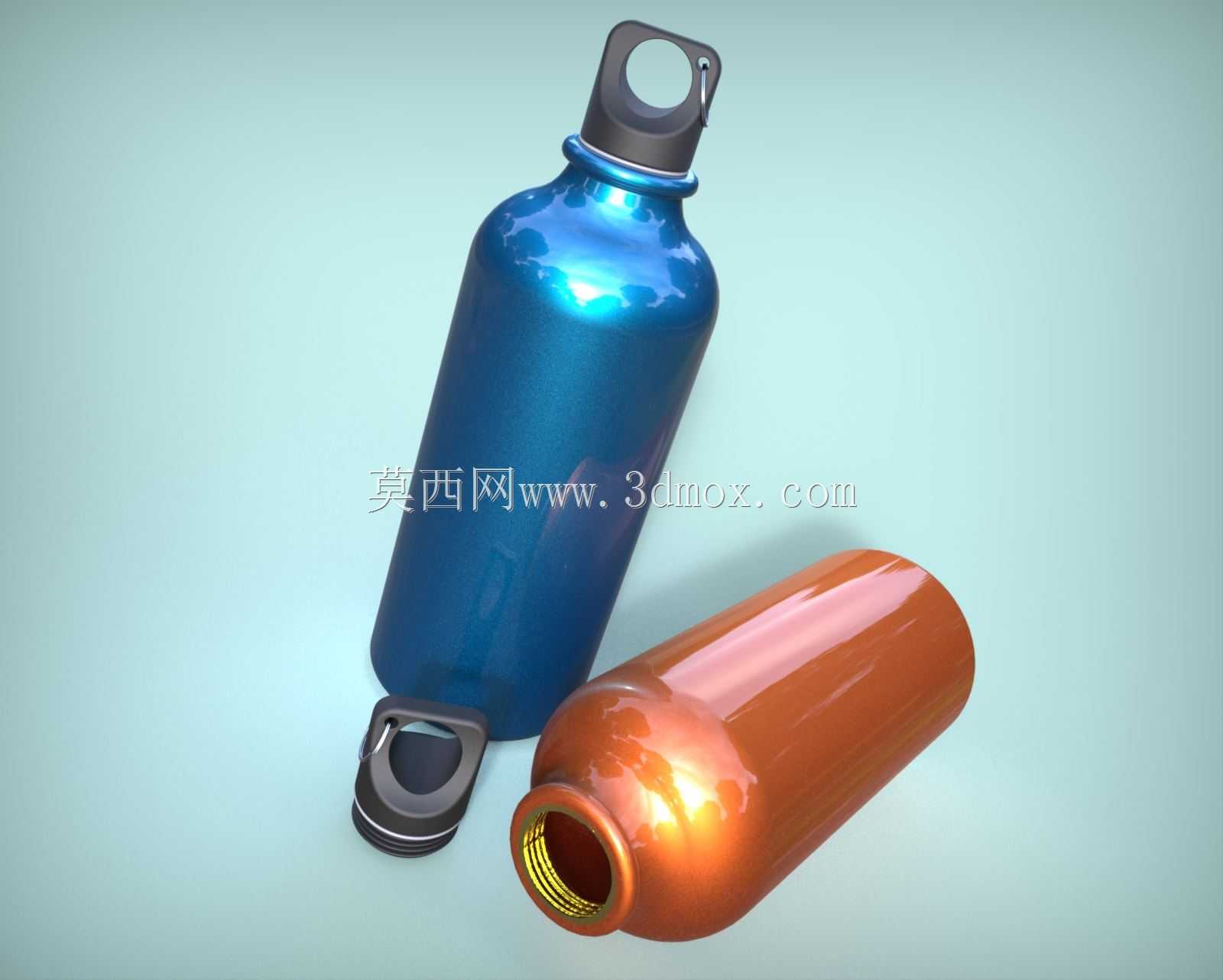

　　另一方面内凹结构可以形成缓冲结构，跌落时底部先接触受力，通过微小形变吸收冲击能量，避免瓶身直接变形。外形尺寸方面，整体高度控制在220mm左右，瓶身最大直径72mm，这个尺寸适配绝大多数车载杯架、自行车水壶架的安装尺寸，安装边界兼容性强，不需要额外调整支架尺寸即可直接固定使用。瓶口内径28mm，既可以满足快速倒水、接水的需求，也能方便放入常规尺寸的冰块，适配夏季使用的需求，同时瓶口的卷边处理做了圆弧钝化，饮水时唇部接触的位置没有锋利边缘，长时间接触不会产生不适感。内壁采用电解抛光处理，表面粗糙度Ra值控制在0.8μm以下，不容易残留水垢、饮品残留，日常清洁只需要用清水冲洗即可，不会因为内壁凹凸结构藏污纳垢。

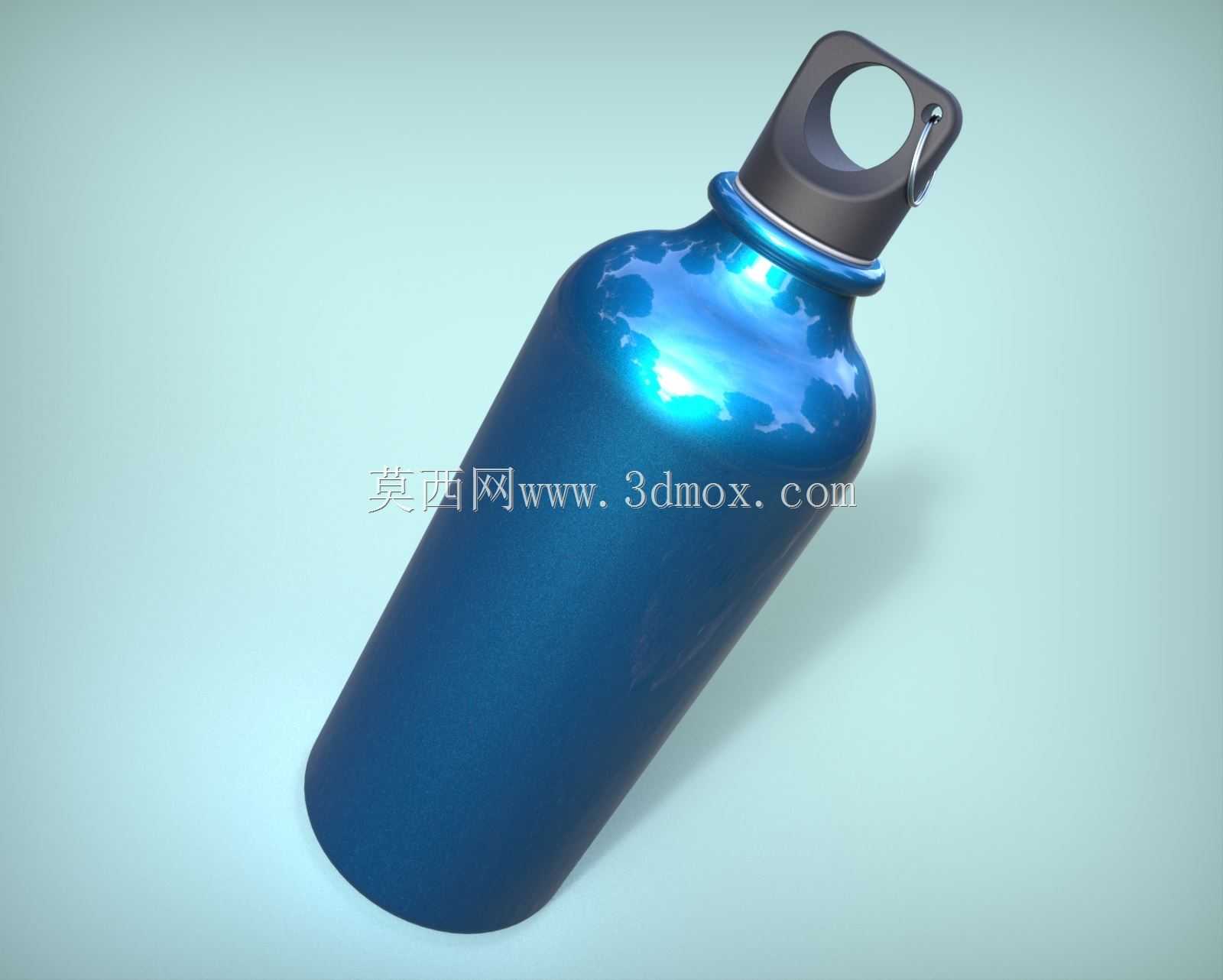

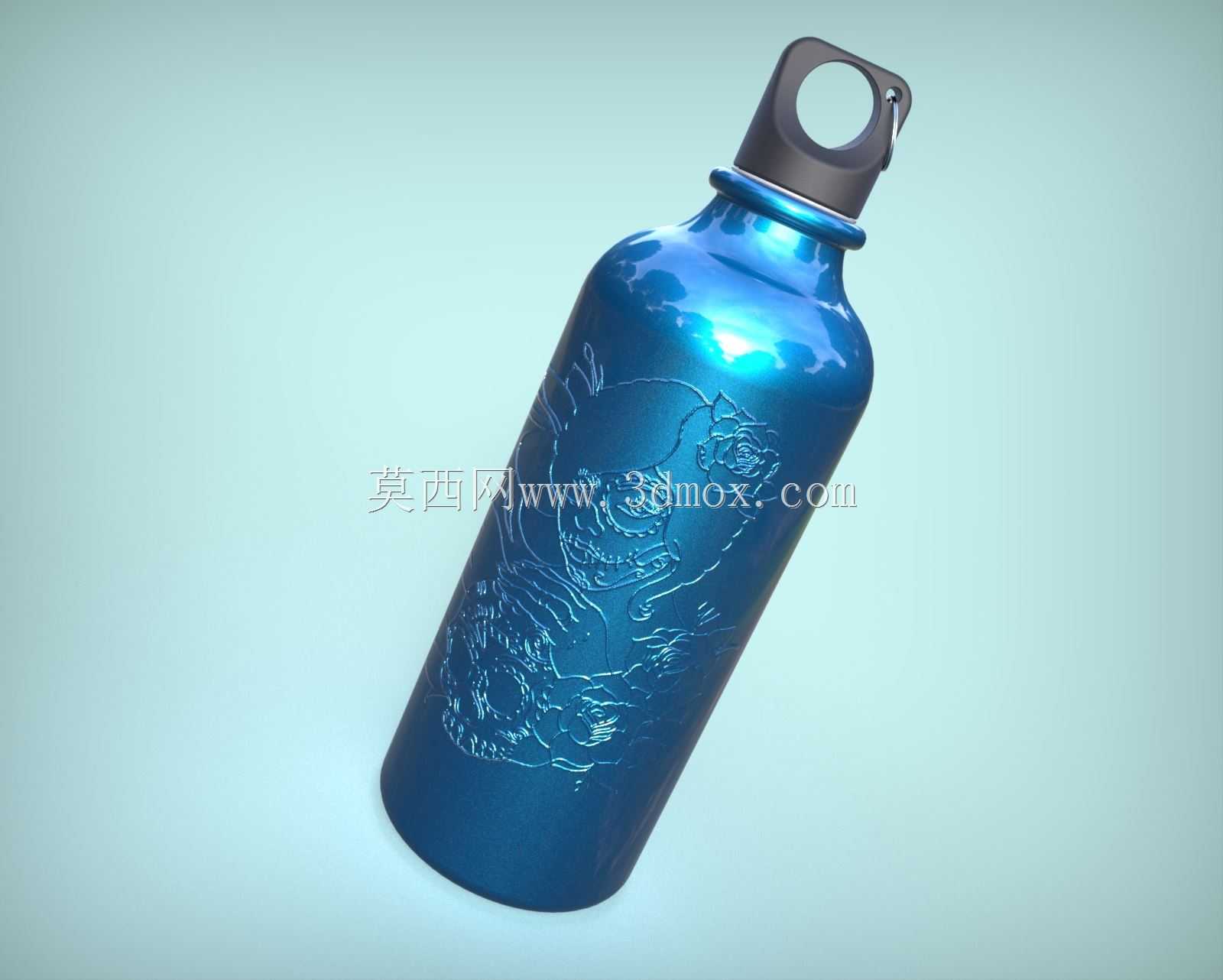

　　外壁的表面处理可以做不同的工艺选择，图中展示的亮面烤漆工艺，一方面可以提升外观质感，不同的配色可以适配不同的使用人群审美，另一方面烤漆层可以隔绝不锈钢本体与手部汗液的直接接触，避免长期使用留下指纹、汗渍造成的表面氧化痕迹。从结构建模的角度来看，这类回转体为主的零件，建模时优先采用旋转凸台生成基础瓶身轮廓，再通过拉伸切除生成螺纹结构，挂扣部分单独做实体建模后与瓶盖做装配配合，建模过程中需要重点关注壁厚的均匀性，避免出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的重量超标问题，螺纹配合部分需要预留0.1-0.2mm的装配间隙，保证旋合顺畅不会出现卡滞。密封硅胶圈的安装槽尺寸需要匹配硅胶圈的线径，槽深控制在线径的70%左右，保证装配后硅胶圈有足够的压缩量实现密封，同时不会因为压缩量过大导致旋盖阻力过大。挂扣的转轴位置需要做圆角过渡，避免应力集中导致长期使用后出现断裂问题，转轴的配合间隙控制在0.05mm左右，既保证转动灵活，又不会出现过大的旷量。
