管道更换用分体式铰刀套件结构设计

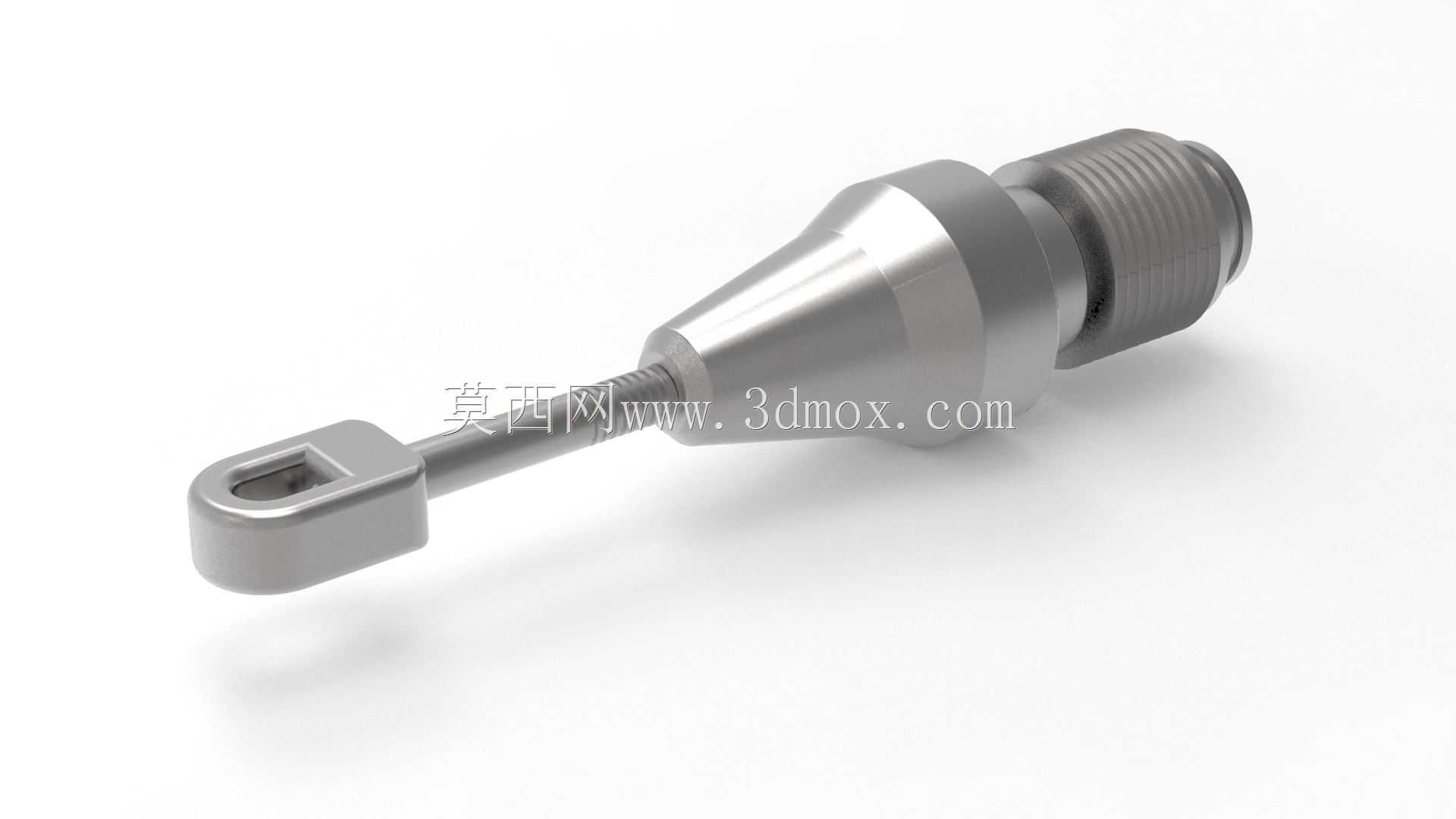

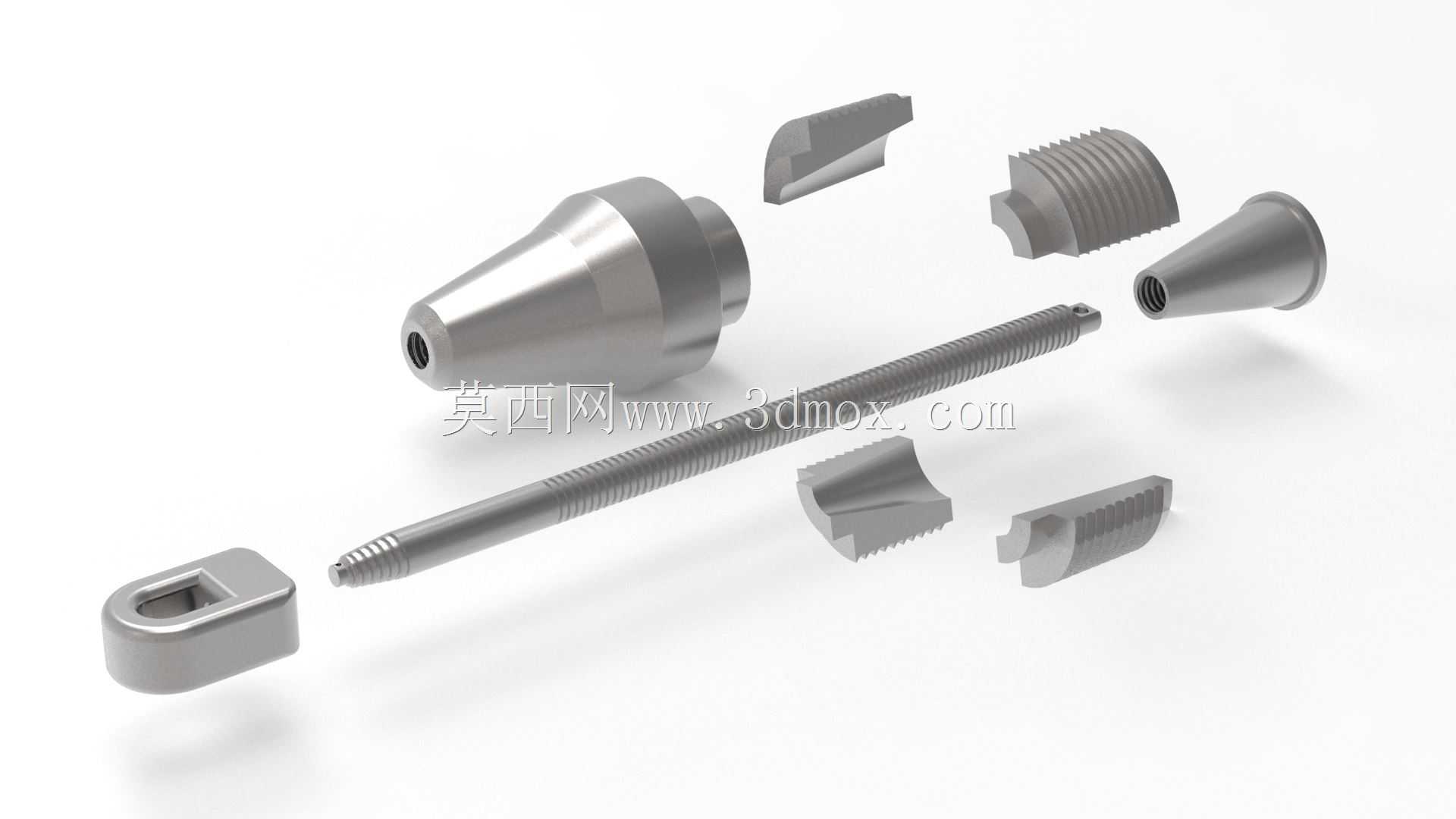

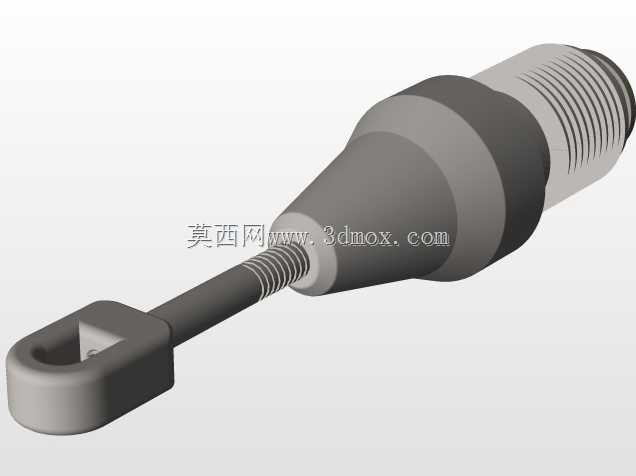

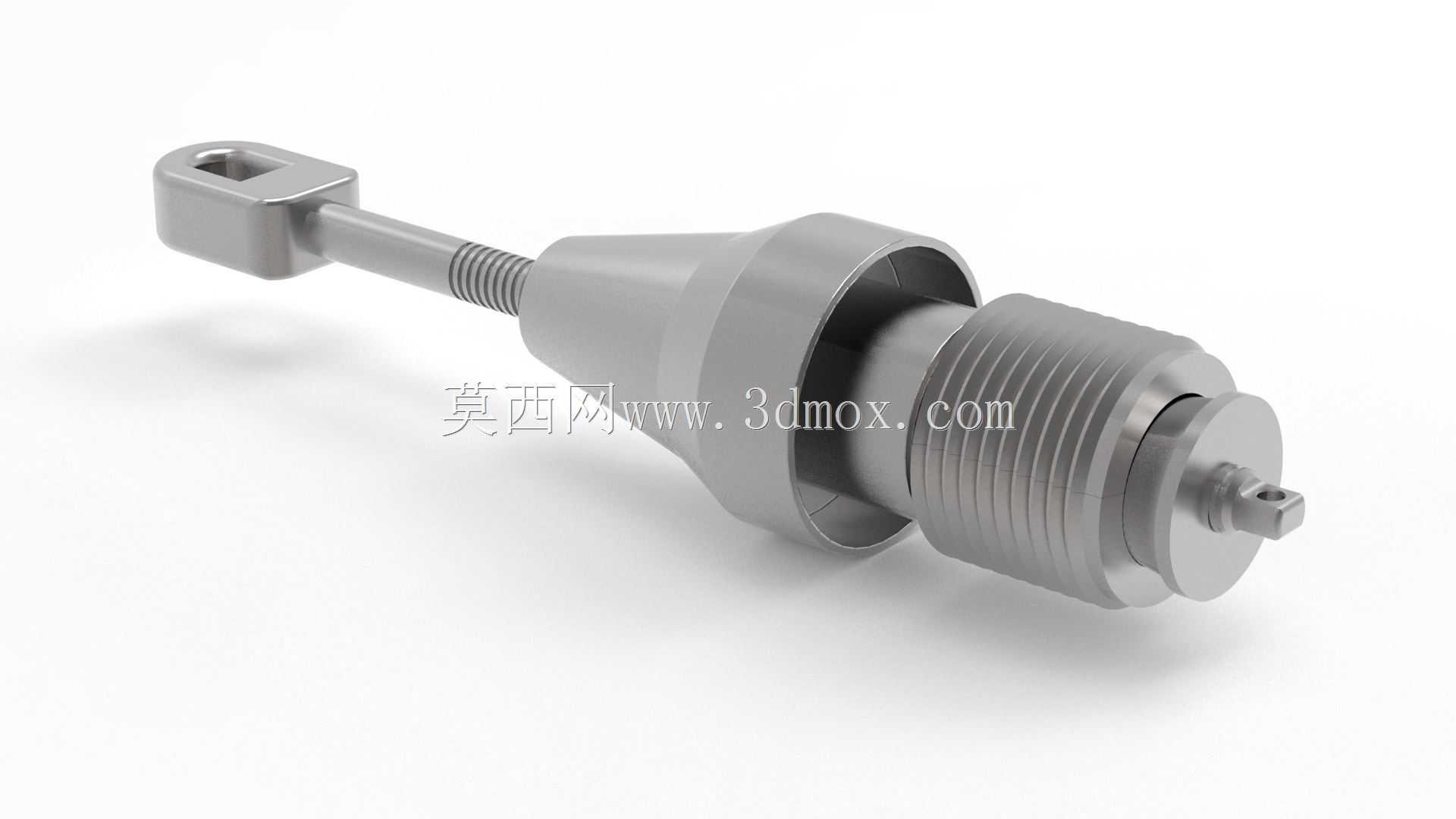

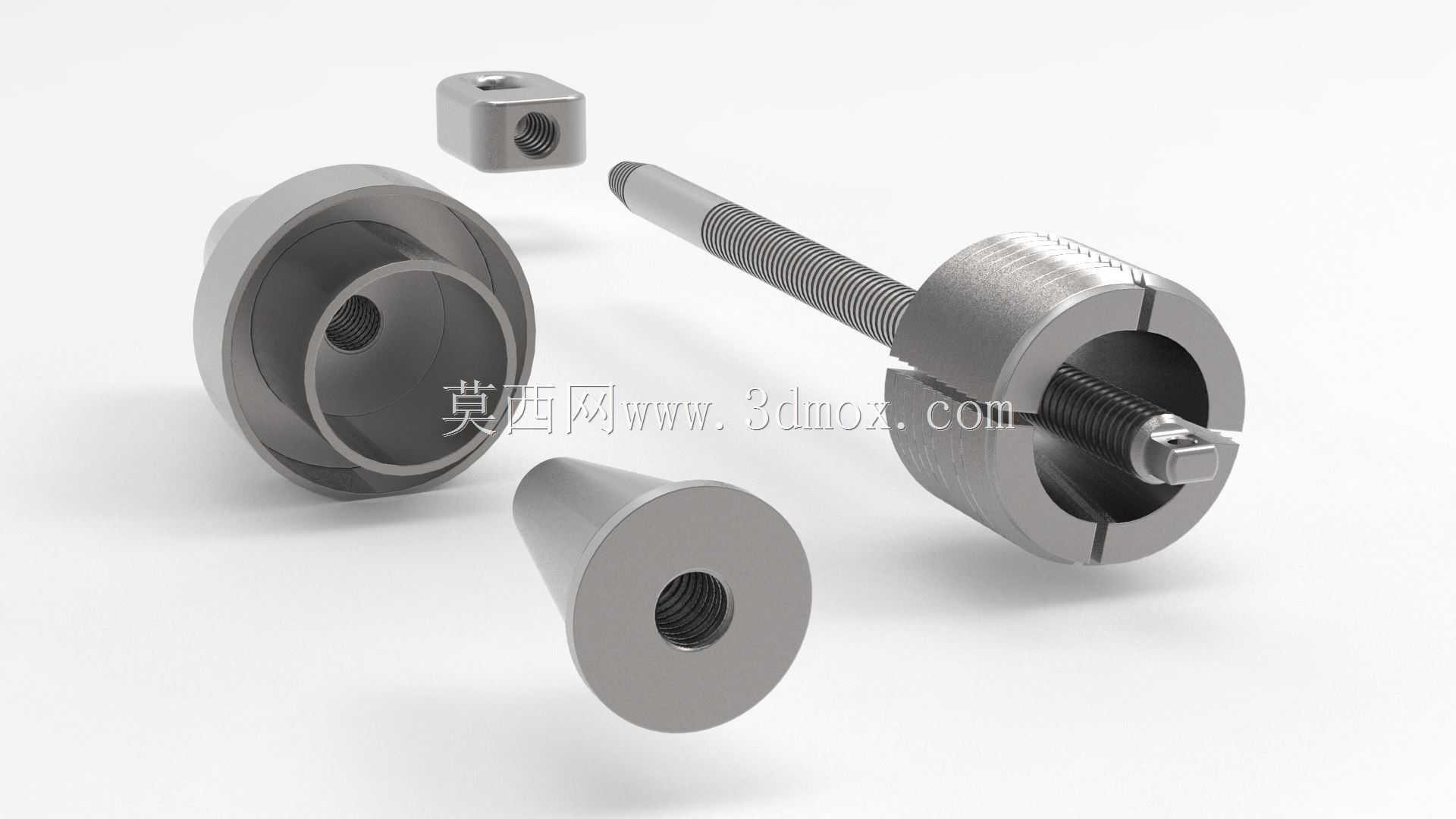

　　在市政管网运维、工业流体管路改造、家装给排水管线更换的现场作业场景中，老旧管道端口的形变、毛刺、锈层凸起一直是影响新管段对接密封性能的核心痛点，常规的固定尺寸铰刀无法适配不同管径的现场修配需求，尤其在狭窄的管井、墙面预埋管路等操作空间受限的位置，整体式铰刀往往因为操作行程不足无法完成整周切削，这套分体组合式铰刀套件正是针对这类现场施工的痛点完成的结构设计。整套组件采用模块化拆分结构，包含定心导向杆、可换式切削刀瓣、锥形锁紧压头、尾端牵拉固定座几个核心部分，区别于传统铰刀从管道外侧伸入切削的操作逻辑，这套套件可以从待更换管道的断口内部完成定位与扩张切削，适配不同壁厚、不同内径的金属或硬质塑料管道端口修形作业。

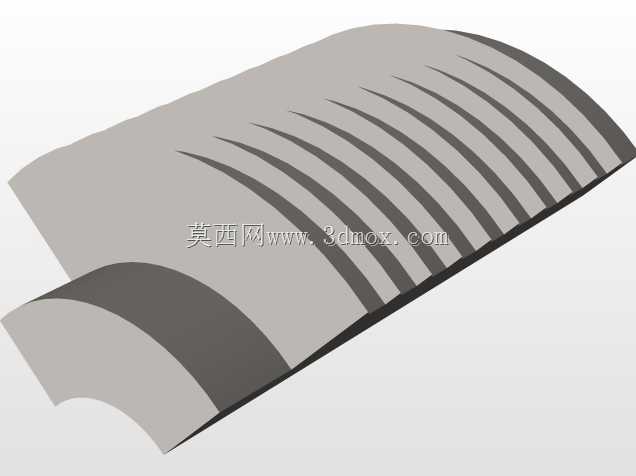

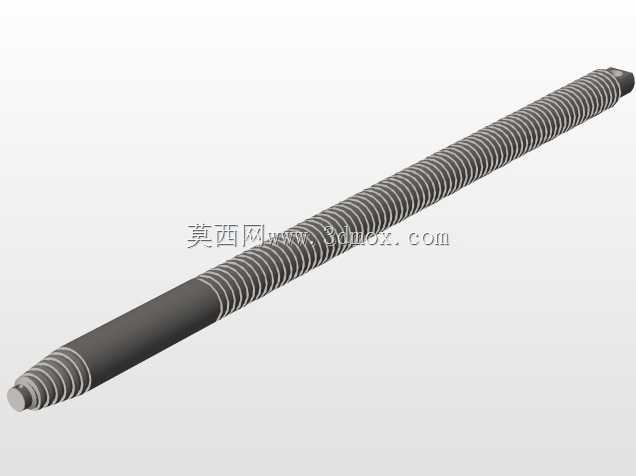

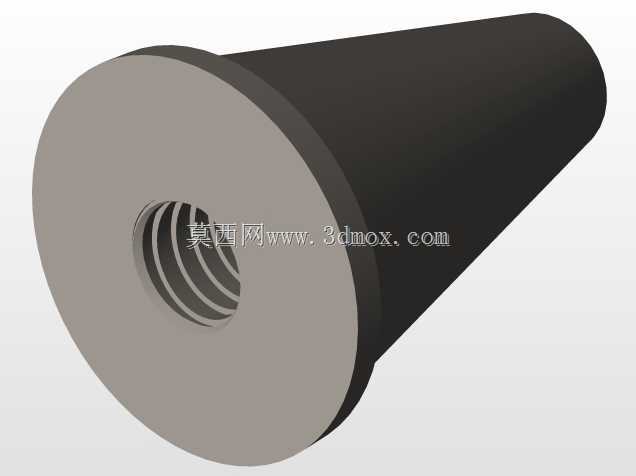

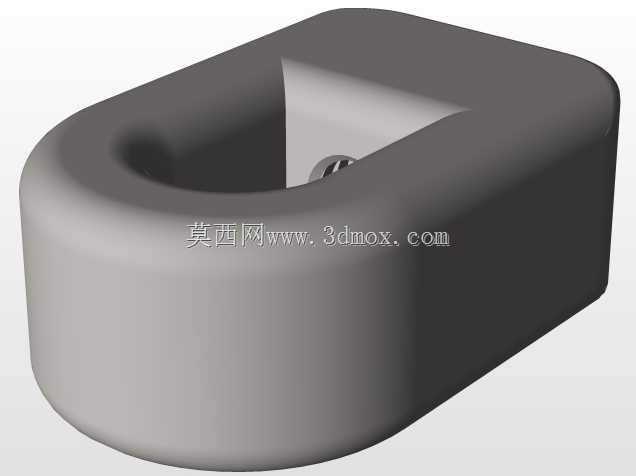

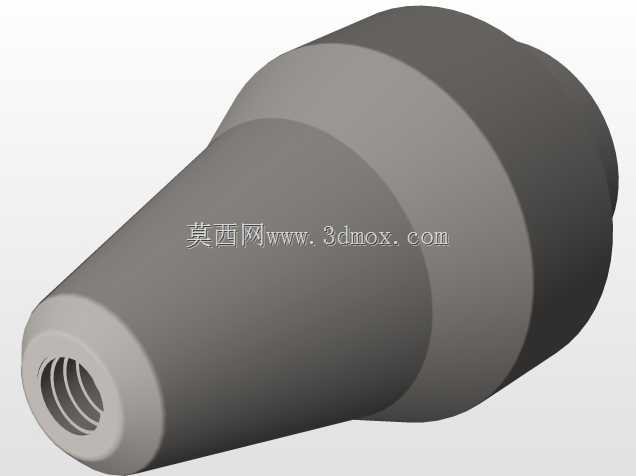

　　定心导向杆作为整套组件的装配基准，杆身采用细牙梯形螺纹设计，既可以通过螺纹旋合行程精准控制切削刀瓣的扩张直径，也能在牵拉进给过程中保持稳定的轴向传力，避免切削过程中刀瓣偏摆导致的端口失圆；杆身前端的导向锥段可以在穿入管道时自动对中，不需要额外加装导向套，即使管道存在轻微的弯折形变，也能顺着管路内壁滑入到待切削位置，降低现场操作的对位难度。可换式切削刀瓣共设置四片，每片刀瓣的切削刃都采用渐开线轮廓设计，刃口做了负倒棱处理，在切削铸铁、镀锌钢管这类常见管材时可以有效避免崩刃，刀瓣背部的楔形斜面与锥形锁紧压头的锥面完全贴合，当旋转尾端螺母牵拉锁紧压头向尾端移动时，四块刀瓣会沿着导向杆上的径向滑槽同步向外扩张，直到刀瓣的切削刃与管道内壁完全贴合，这个扩张行程可以覆盖DN15到DN50的常用给排水管道内径，不需要针对不同管径更换整套刀具，只需要调整锁紧压头的进给位置就能匹配不同的切削直径。锥形锁紧压头除了提供刀瓣扩张的驱动力之外，前端的锥面还能在切削完成后起到端口倒角的作用，当刀瓣完成管道内壁的整周切削后，继续牵拉压头进给，锥面会接触管道的内端口，自动加工出15度的装配导向倒角，省去了后续单独倒角的工序，尤其在带密封圈的插接式管道对接场景中，这个倒角可以避免密封圈在穿入过程中被管口锐边划伤，有效提升管路对接的密封可靠性。尾端的牵拉固定座采用带挂孔的方块结构，现场作业时既可以配合手动拉马提供持续的轴向进给力，

　　也可以在空间足够的位置配合电钻夹头夹持，带动整套刀组旋转完成连续切削，固定座与导向杆的连接位置采用四方榫卯结构，传递扭矩时不会出现打滑，相比传统的销钉连接结构，能承受更大的切削扭矩，在切削锈蚀严重的厚壁钢管时也不会出现连接失效的问题。从安装边界来看，整套组件收拢状态下的最大外径小于12mm，可以轻松穿过变形量不超过3mm的变形管道断口，刀瓣完全扩张后的最大切削直径可达65mm，满足常规民用与工业管路的更换修配需求；所有拆分组件的单段长度都不超过180mm，在操作空间不足150mm的狭窄管井内也能完成穿入、装配、切削的全流程操作，不需要额外开挖扩大操作空间。设计过程中针对现场作业的受力特点做了结构优化，刀瓣的滑槽配合间隙控制在0.

　　02mm以内，扩张过程中四块刀瓣的径向跳动量不超过0.05mm，切削后的管道内壁圆度可以控制在0.1mm以内，完全满足管路对接的形位公差要求；所有受力部件都采用合金工具钢材质，切削刃部分做了表面淬硬处理，硬度可达HRC58-62，连续切削100个以上的镀锌钢管端口也不会出现明显的刃口磨损，不需要频繁修磨刀刃。相比传统的管道修孔工具，这套分体式结构不需要从管道的一端长距离穿入，只需要在断口位置将收拢的刀组伸入管道内部，装配锁紧压头与固定座即可开始作业，尤其适合中间断管的更换场景，不需要拆解整段管路就能完成端口修形，大幅缩短现场施工的作业时长，也降低了管路拆解过程中对周边已完工装修、管线的二次破坏风险。在实际作业过程中，操作人员可以根据管道的锈蚀程度调整切削进给速度，针对锈蚀较厚的管道可以分次扩张刀瓣的切削直径，避免单次切削量过大导致刀瓣卡滞，导向杆上的刻度标记可以直观显示当前的扩张直径，不需要反复测量就能将管口切削到目标尺寸，进一步降低现场操作的技术门槛，即使是没有丰富机加工经验的管路施工人员，也能快速掌握操作方法，加工出符合对接要求的管道端口。
