地下混凝土储水罐配套灌溉泵结构设计

　　这套地下混凝土储水罐搭配灌溉泵的组合结构，主要面向农田灌区、山地经济作物种植区、小型园区绿化供水等场景设计，解决无稳定市政供水区域的季节性储水、加压灌溉需求，也可适配小型农村聚居点的应急备用水源储配工况。从实际落地的工况约束来看，这类地下储水设施的选址往往避开硬化铺装区域，多设置在田块边角、林地边缘的原状土层区域，罐体采用半地下或全地下埋设方式，顶部预留检修操作平台与爬梯通道，既不占用地面耕作空间，也能借助土层的恒温特性减少储水蒸发损耗，避免夏季高温导致储水藻类滋生过快的问题。

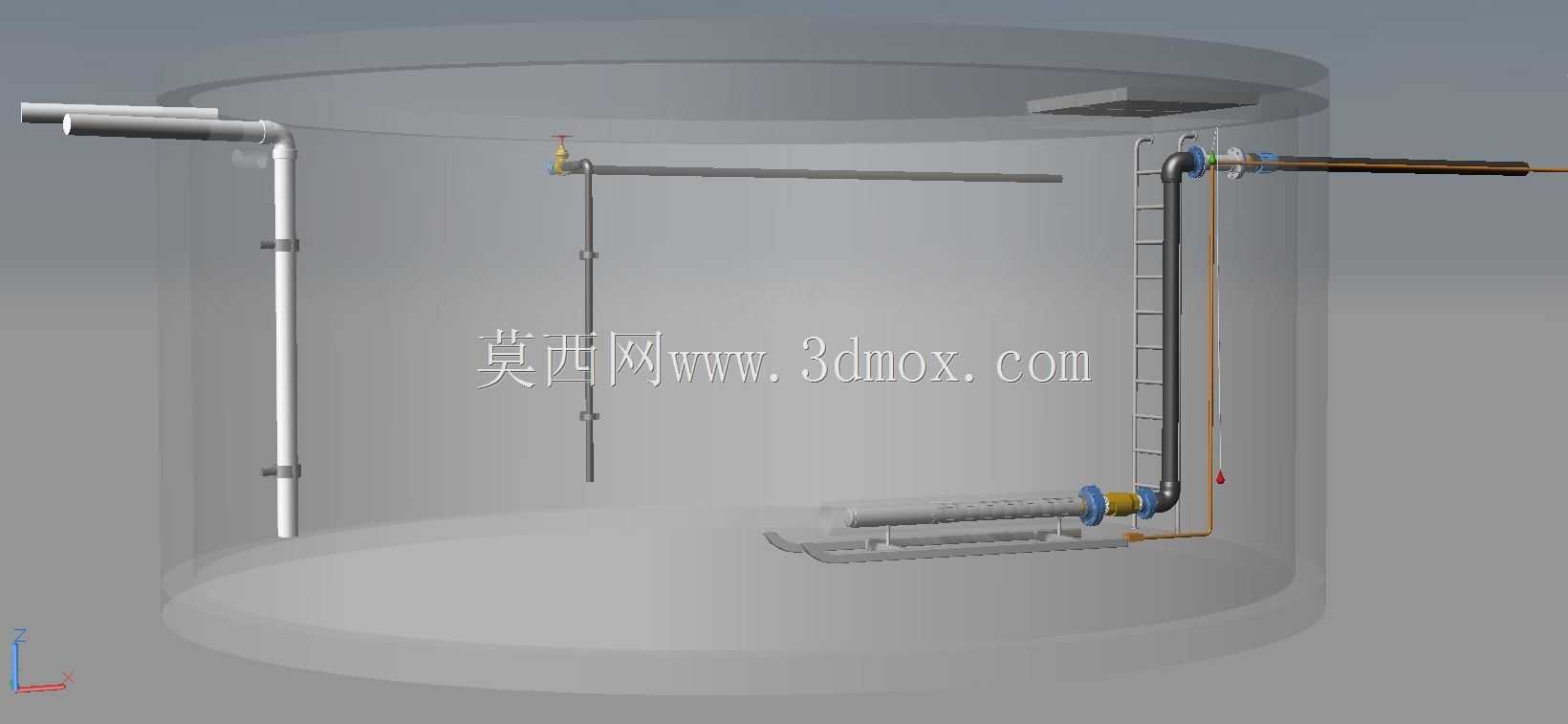

　　结构设计层面，罐体采用圆柱形钢筋混凝土现浇结构，相比方形罐体，圆柱形侧壁的环向受力更均匀，可抵消周边土层的侧向挤压力，无需额外设置过多加强肋结构，降低现浇施工的模板复杂度。罐体侧壁预留的两个穿管接口，高位接口为溢流兼排气通道，低位接口为水泵吸水管接驳口，接口处预设止水翼环，避免地下水渗入或罐内储水渗漏，穿管位置的混凝土浇筑需做二次振捣，保证接口周边混凝土密实度。罐内设置的直爬梯采用热镀锌圆钢焊接成型，踏步间距控制在300mm，爬梯上端与顶部检修平台的预埋件焊接固定，下端延伸至距罐底300mm位置，方便检修人员下罐清理淤积杂物、检修水泵组件。

　　配套的灌溉泵采用卧式安装方式，直接固定在罐底的混凝土基座上，基座预埋地脚螺栓，安装时调整泵体水平度偏差不超过0.1mm/m，避免运行时出现异常振动。泵组的吸水管直接接入罐内低位取水口，减少吸程损失，出水管沿罐壁向上敷设，穿过罐体侧壁的防水套管后连接地面灌溉管网，出水管上设置止回阀与检修闸阀，防止停泵时管网水倒流回罐内造成水锤冲击。考虑到地下罐内的潮湿环境，泵组的电机外壳采用IP68防护等级，接线端做密封防水处理，电缆沿爬梯侧边固定敷设至顶部接线箱，避免长期浸泡在水中出现绝缘老化问题。

　　安装边界方面，这类罐体的净空尺寸通常根据储水需求调整，常规应用场景下罐体内径在3-6m区间，罐体有效深度2.5-4m，顶部检修平台尺寸不小于1.2m×1.2m，平台周边设置1.1m高的安全防护栏杆，防止人员意外跌落。罐体埋设时，罐底需做100mm厚的C15混凝土垫层，垫层下方铺设300mm厚的级配碎石夯实层，避免地基不均匀沉降导致罐体开裂；罐体周边回填采用素土分层夯实，每层回填厚度不超过300mm，压实系数不小于0.93，回填时避免大块石块直接撞击罐壁。

　　从功能适配角度，这套结构的储水罐可承接自然降雨集水、山泉水引流、临时送水车补水等多种水源，泵组可根据灌溉面积选择对应扬程流量参数，小面积种植区可选配小功率潜水泵替代卧式泵，降低安装复杂度；大面积灌区可在出水管端接驳变频增压装置，实现恒压供水，匹配喷灌、滴灌等不同灌溉系统的压力需求。罐内底部设置1%的坡度坡向泵组吸水口位置，方便排空罐内积水与淤积泥沙，每年灌溉季结束后可打开罐底的排空阀清理沉积物，避免长期淤积减小有效储水容积。

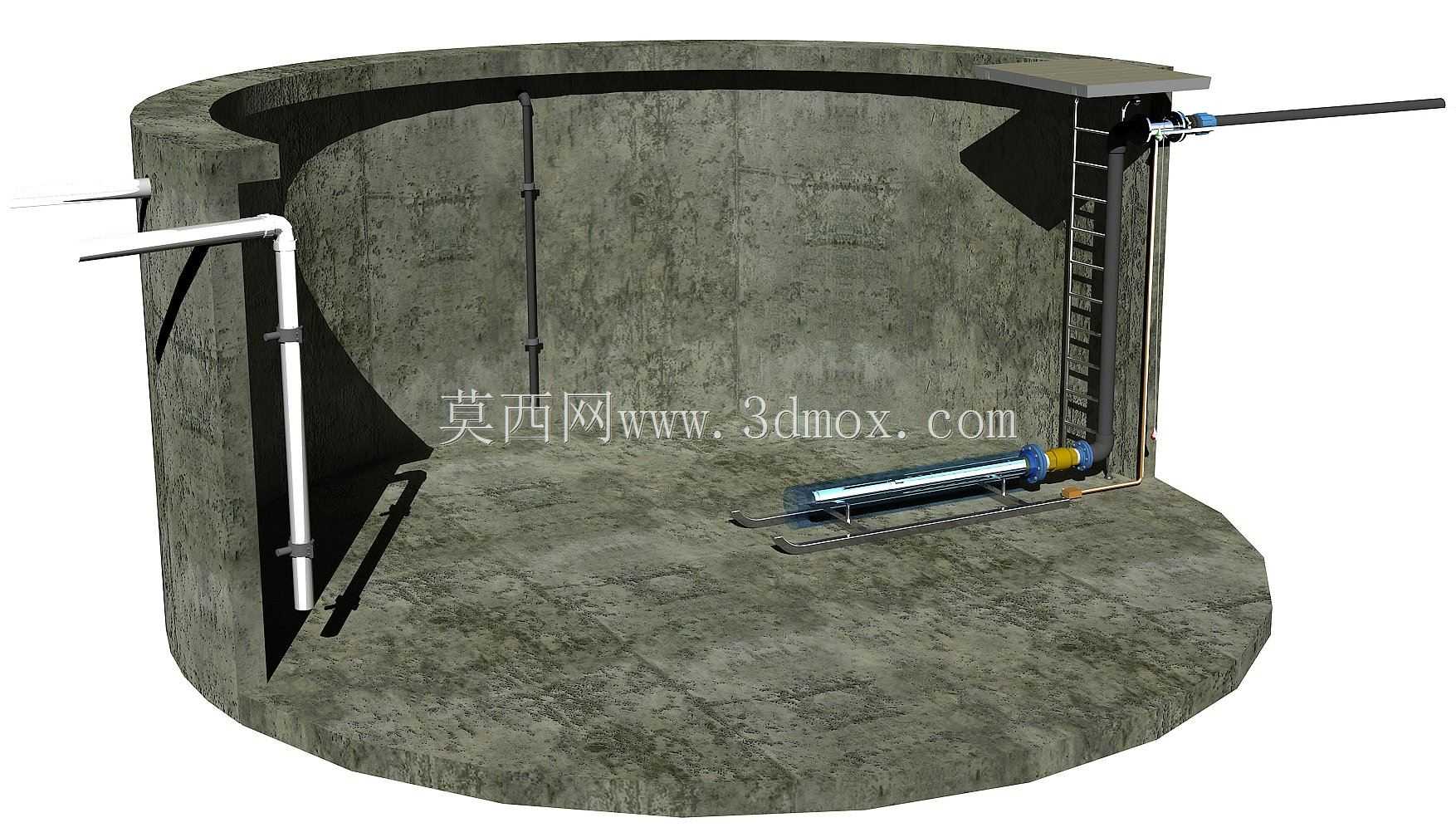

　　建模过程中，对混凝土罐体的材质表现做了对应处理，还原现浇混凝土的表面肌理，管道、爬梯、泵组等金属构件分别对应热镀锌、铸铁、不锈钢等不同材质的表面特征，结构装配关系完全按照实际施工的安装顺序搭建，穿管位置的止水构造、爬梯的固定节点、泵组的基座连接等细节都做了还原，可直接用于施工方案交底、结构受力模拟的基础模型，也可作为同类地下储水设施设计的参考模板，调整尺寸参数即可适配不同储水规模的项目需求。
