发动机动力传输用连杆结构设计方案

　　在往复式动力机械的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命，日常设计过程中需要兼顾受力传递效率、安装适配性、动平衡表现多方面要求。从实际应用场景来看，这类连杆广泛适配中小排量往复式内燃机，覆盖通用动力机械、小型工程机械、乘用车辆的动力单元配置，在设备运行过程中需要持续承受活塞传递的爆发压力冲击，同时还要跟随曲轴做高速往复摆动，交变载荷的作用工况对结构的刚度、强度匹配提出了很高要求。

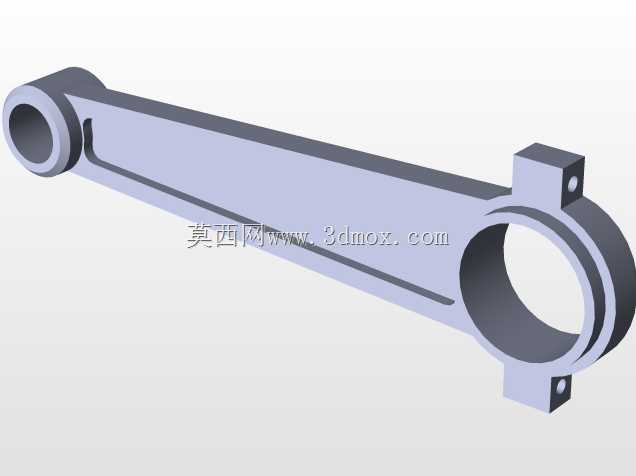

　　设计阶段首先要明确安装边界约束，连杆小端需要通过活塞销与活塞组件完成装配，内孔尺寸需要匹配对应规格的活塞销配合公差，小端两侧的凸台结构预留了润滑通道的安装位置，能够在运行过程中引导压力机油进入销孔配合面，形成稳定的油膜降低摩擦损耗；连杆大端采用整体式圆环结构，适配对应轴径的曲轴连杆轴颈，大端外侧对称布置的两个带孔凸耳，用于装配过程中的定位与锁紧，能够保证连杆盖与杆身的配合精度，避免高速运行过程中出现连接错位。杆身部分采用等强度变截面设计，从大端到小端平滑过渡，截面形态经过受力优化，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构重量，减少高速往复运动产生的惯性力，降低曲轴端的动平衡校正难度。

　　外形尺寸的匹配需要严格对应动力单元的曲柄半径与活塞行程参数，连杆中心距的公差控制直接影响活塞的上止点、下止点位置精度，一旦尺寸偏差超出范围，会出现活塞碰撞气门、燃烧室压缩比偏离设计值的问题，建模过程中需要严格管控两孔中心距的形位公差，同时保证大小端内孔的圆柱度、两孔轴线的平行度符合装配要求。杆身与大小端的过渡位置采用大圆角平滑衔接，避免应力集中导致的疲劳断裂问题，这也是连杆类零件设计过程中需要重点关注的细节，过往很多失效案例都是因为过渡圆角处理不当，在交变载荷长期作用下萌生裂纹最终导致构件断裂。

　　从功能特性来看，这套连杆结构能够稳定传递活塞做功产生的推力，将直线往复运动高效转化为曲轴的旋转扭矩输出，结构上预留的润滑点位能够保证各配合面在高速运行时得到充分润滑，减少磨损量延长零件更换周期。安装过程中需要注意大小端的配合间隙，小端与活塞销的配合采用过渡配合设计，装配时需要通过热装工艺完成组装，避免常温压装导致的销孔变形；大端与曲轴轴颈的配合间隙需要符合机油膜形成的厚度要求，间隙过大会导致运行过程中产生冲击异响，间隙过小则会出现润滑不足烧瓦的问题。

　　实际建模过程中，首先绘制大小端的中心距基准线，分别确定两端内孔与外圆的尺寸参数，再通过放样特征生成过渡的杆身结构，之后添加两侧的定位凸耳、安装孔结构，最后对所有锐边进行倒圆角处理，完成整体结构后还需要通过受力仿真验证结构的应力分布情况，确保最大应力位置的安全系数满足设计要求，同时核算整体重量与重心位置，保证同批次连杆的重量差控制在允许范围内，避免动力单元运行时出现异常振动。这类连杆的结构设计没有多余的冗余特征，所有结构形态都服务于受力传递与安装适配的核心需求，表面没有多余的装饰性结构，完全以功能实现为核心导向，能够满足常规工况下动力单元的长期运行要求。
