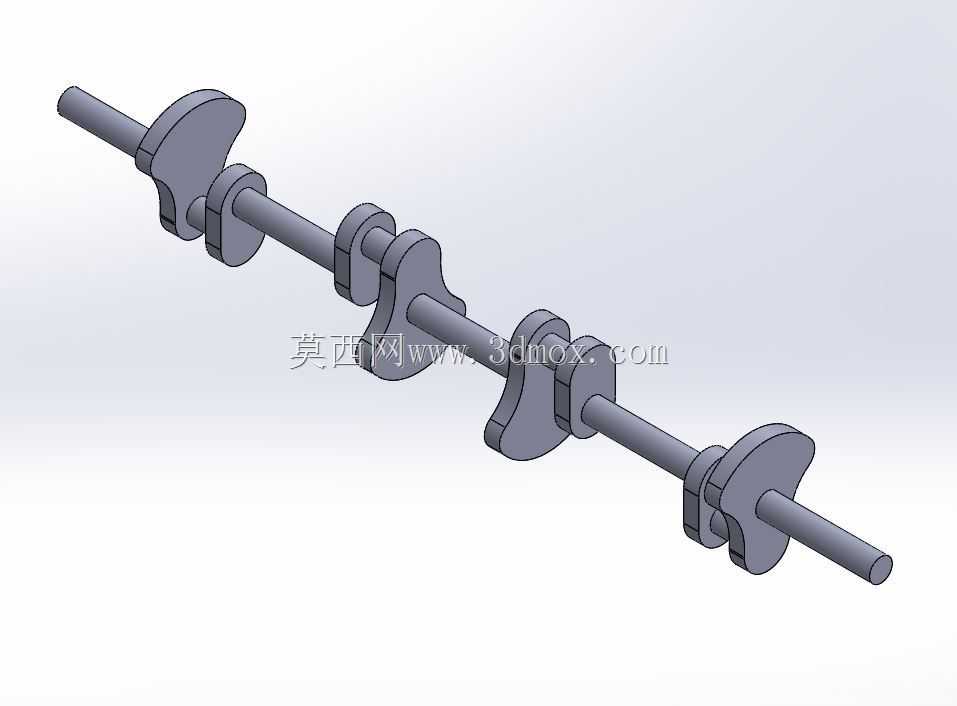

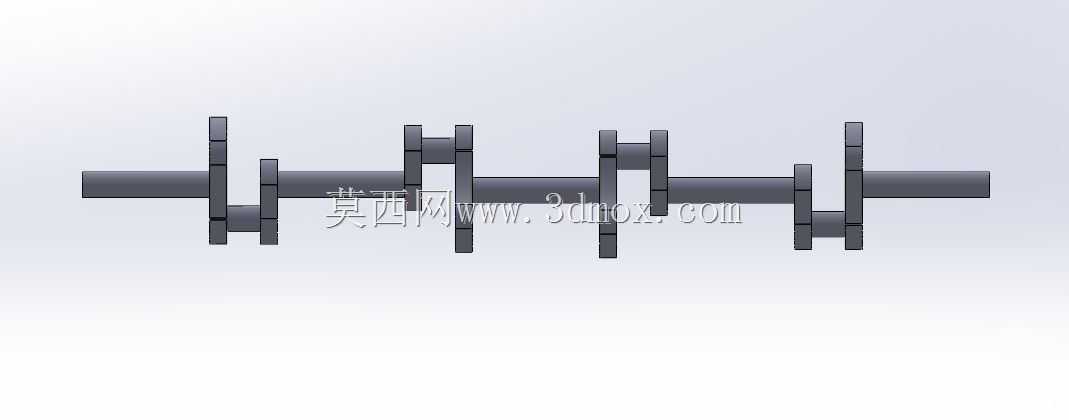

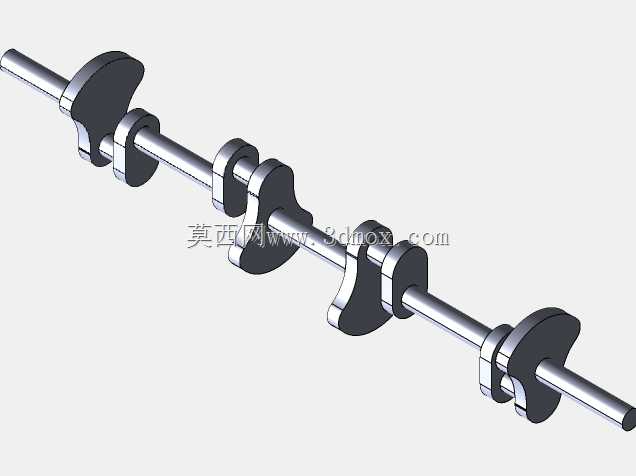

直列四缸发动机曲轴结构三维数模

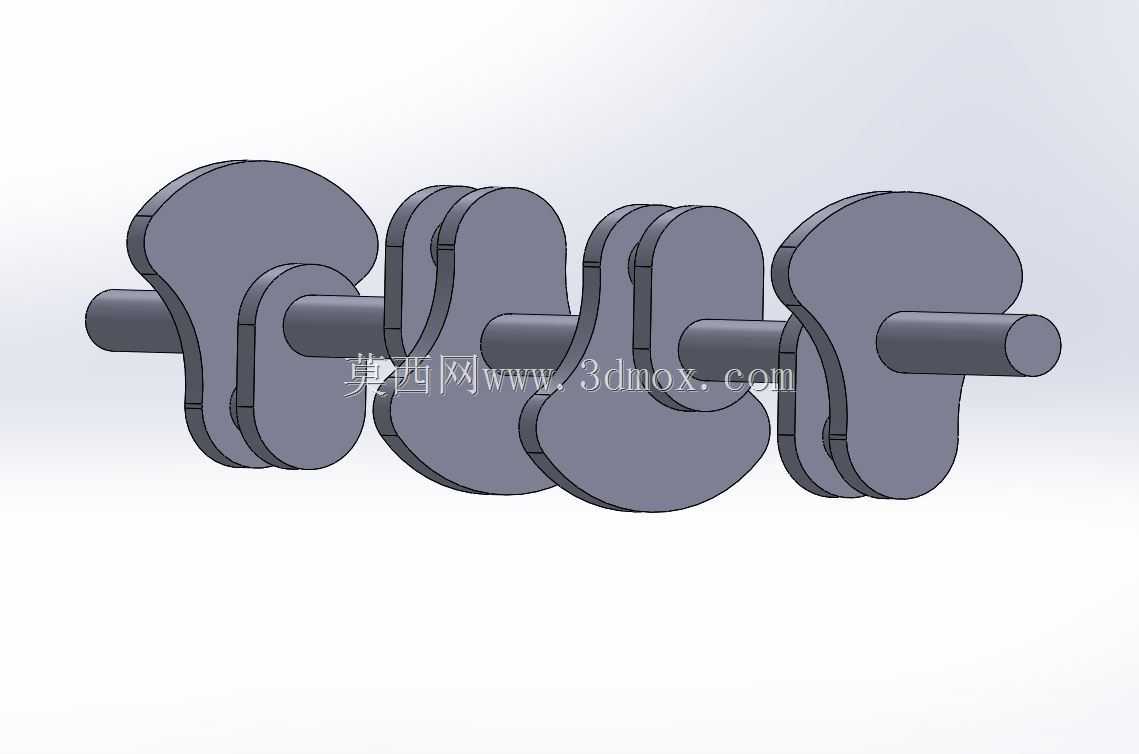

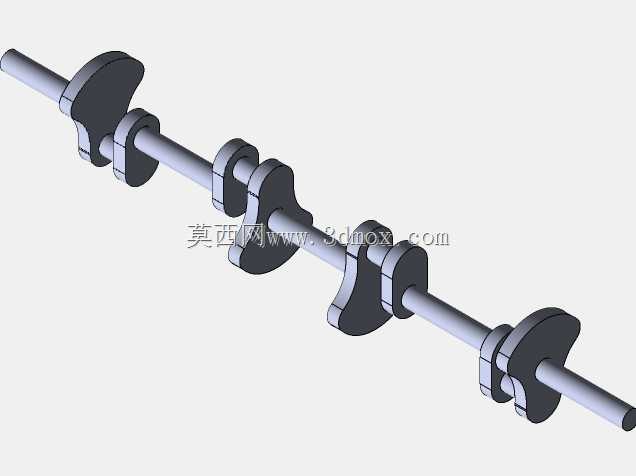

　　作为发动机核心动力传递部件，这款直列四缸曲轴的三维结构完全匹配民用小排量乘用车的动力输出需求，日常装机场景覆盖1.2L-2.0L排量区间的自然吸气及低增压汽油机型，也可适配部分小型非道路通用动力机组的动力输出端改造需求。从实际装机功能来看，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，四个曲柄销按照180度相位角对称排布，能够保证四缸机型的做功间隔均匀，一缸与四缸、二缸与三缸的曲柄销处于同相位位置，既可以平衡一阶往复惯性力，也能让整机运转时的振动幅度控制在乘用车NVH设计允许的阈值内，不需要额外加装过大体积的平衡轴组件就能满足日常行驶的平顺性要求。

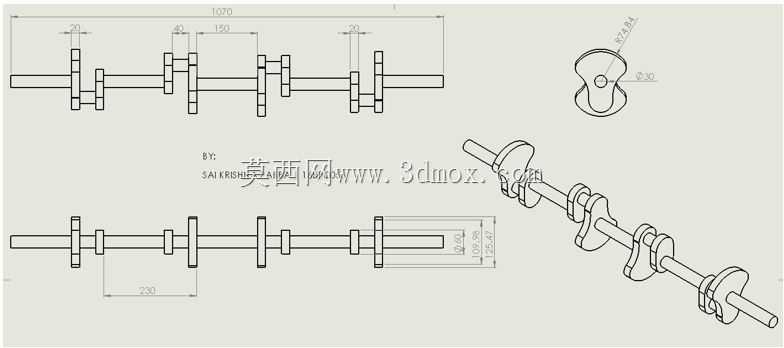

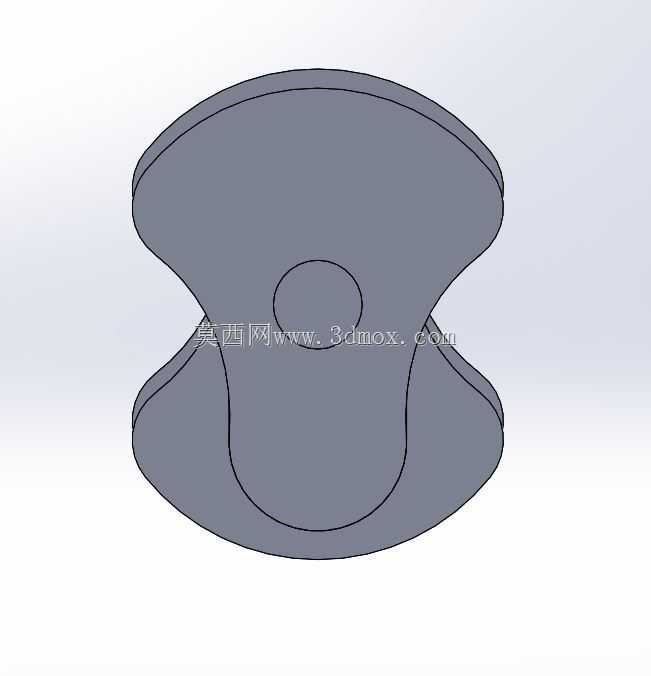

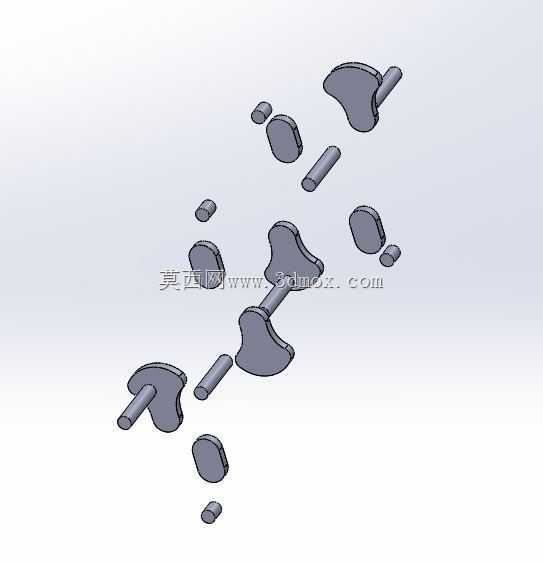

　　设计阶段首先确定的是主轴颈与曲柄销的核心参数，全支撑结构的设计让每个曲柄销两侧都设置有独立主轴颈，五个主轴颈的同轴度公差在建模时严格控制在0.02mm以内，避免装机后出现轴瓦偏磨的问题；曲柄臂采用了异形配重结构，配重块的外轮廓做了随形的减重切削，在保证平衡力矩足够抵消曲柄销与连杆大头旋转惯性力的前提下，尽可能降低曲轴自身的转动惯量，减少发动机提速过程的动力损耗。油道的设计采用了斜向交叉钻孔的结构，从主轴颈表面的进油口通过内部斜孔连通到对应曲柄销的出油口，能够保证发动机运转时机油可以持续供给到连杆轴瓦的摩擦面，建模时特意将油道孔口的倒角结构做了还原，避免实际加工后出现应力集中导致的曲轴疲劳断裂问题。

　　从安装边界来看，曲轴前端的轴段预留了正时齿轮、皮带轮以及曲轴扭转减震器的安装定位面，轴端的键槽结构与螺纹孔位置完全匹配主流机型的前端轮系安装尺寸，不需要额外做结构修改就能直接适配现有成熟的前端附件驱动方案；后端的法兰盘结构匹配飞轮与离合器总成的安装孔位，法兰端的油封轴颈表面粗糙度要求在建模时做了标注提示，能够保证后油封的密封可靠性，避免使用过程中出现机油渗漏的问题。曲柄销的宽度尺寸匹配对应排量机型的连杆大头宽度，两侧的止推面位置精度严格控制，能够限制曲轴工作时的轴向窜动量，保证曲柄连杆机构的运动间隙处于合理范围。

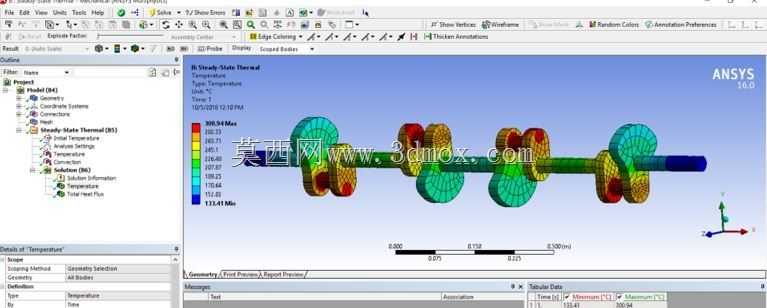

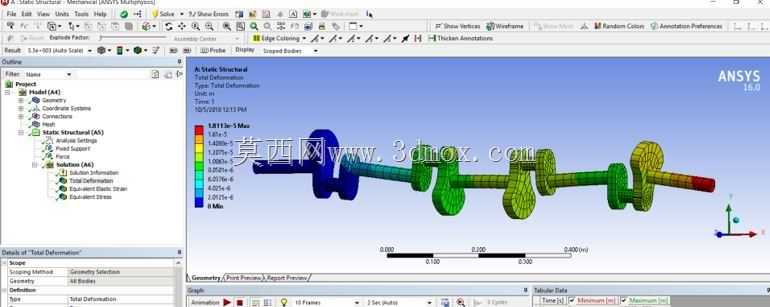

　　针对工程分析需求，这款数模的实体结构完全支持有限元仿真计算，既可以开展不同工况下的力加载模拟，验证曲轴在最大爆发压力工况下的应力分布是否满足材料强度要求，也可以导入热分析模块开展散热模拟，核对曲轴在持续高负荷运转时的温度场分布，确认油道冷却的效果是否能够让轴颈表面温度保持在机油润滑允许的范围内。建模过程中所有的圆角过渡结构都没有做简化处理，尤其是主轴颈、曲柄销与曲柄臂连接位置的过渡圆角，这部分是曲轴应力集中最明显的区域，完整保留圆角结构才能让仿真分析的结果更贴近实际装机的应力状态，避免后续结构优化时出现判断偏差。

　　实际生产适配性上，这款曲轴的结构既适配球墨铸铁铸造的毛坯工艺，也可以适配锻钢毛坯的加工流程，所有加工面的拔模斜度、加工余量都在数模结构中做了对应预留，不需要设计人员重新调整结构就能直接对接毛坯开模与机加工工艺编制。对于三维建模从业者来说，这款数模的结构逻辑清晰，从骨架建模到实体生成的流程完全遵循Top-Down的设计思路，先确定各缸的发火相位与主轴颈、曲柄销的中心距参数，再逐步生成曲柄臂、配重块、油道、安装法兰等细节结构，能够作为直列四缸曲轴设计的参考模板，帮助设计人员快速理解曲轴类零件的设计要点与装机匹配逻辑，避免在结构设计阶段出现安装干涉、平衡性能不足、油道连通错误等常见问题。
