机用螺杆式夹紧台虎钳结构设计

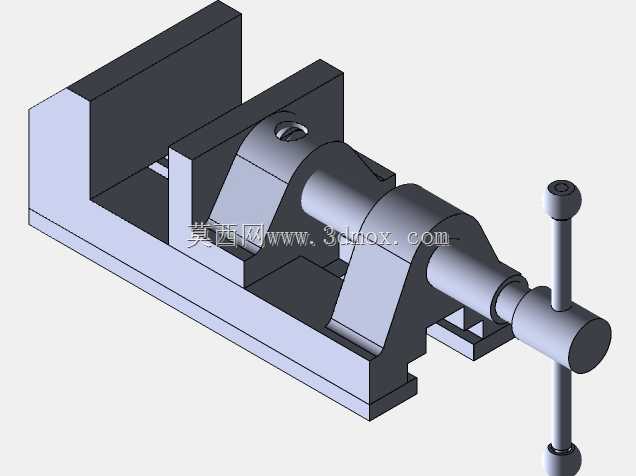

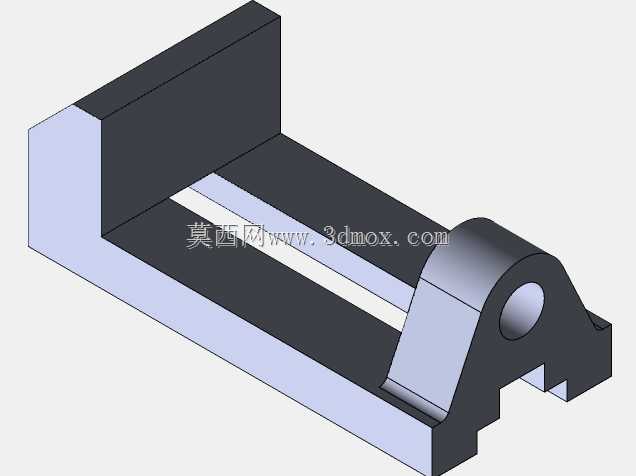

　　在常规金工实训、小型零件机加工工序以及装配维修作业场景里，这类螺杆驱动的夹紧虎钳是工位上最基础也最高频使用的工装部件，它不需要额外配套动力源，纯机械结构的传动逻辑让它的可靠性远高于复杂的气动、液压夹紧装置，哪怕是车间供电中断、气源压力不稳的工况下，也能稳定完成工件的夹持固定作业。从结构设计逻辑来看，这套虎钳采用固定钳身与活动钳身配合的经典布局，固定钳身直接作为安装基准，底部预留的安装槽位可以适配不同工作台的T型槽螺栓固定需求，安装时不需要额外加工转接板，只要匹配对应规格的T型螺栓就能完成快速装夹固定，钳身整体采用一体化铸造的结构思路，没有多余的拼接焊缝，避免了长期受力下拼接位置出现形变开裂的问题。

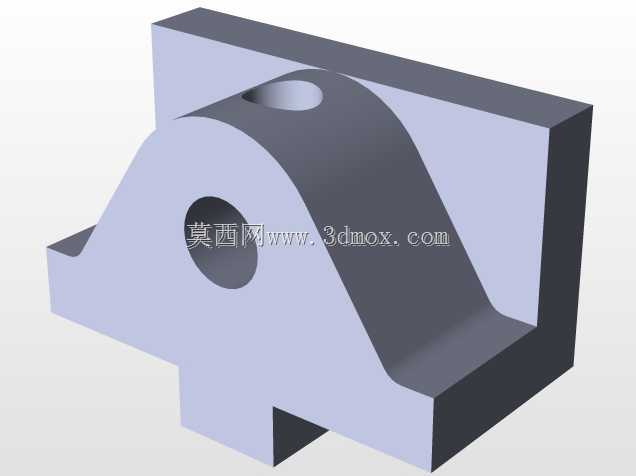

　　活动钳身的滑动导轨直接集成在固定钳身的基体上，导轨面做了平行度公差约束，保证活动钳身在全程行程内移动时，钳口的平行度偏差控制在钳工作业允许的范围内，不会出现夹持工件时钳口歪斜、工件夹不牢飞出的安全隐患。传动部分采用梯形螺杆副，梯形螺纹的自锁特性是这套结构的核心设计点，当操作人员转动手柄带动螺杆旋转推动活动钳身进给夹紧工件后，哪怕加工过程中工件受到铣削、锉削的往复冲击力，螺杆也不会自行回退松夹，不需要额外增加锁止机构就能保证夹持的稳定性，螺杆的端部与活动钳身的连接位置采用了间隙配合的轴肩定位结构，既可以传递轴向的顶紧力，又不会让活动钳身跟随螺杆一同旋转，保证钳身始终沿导轨做直线进给运动。手柄部分采用穿装式的圆钢握杆，

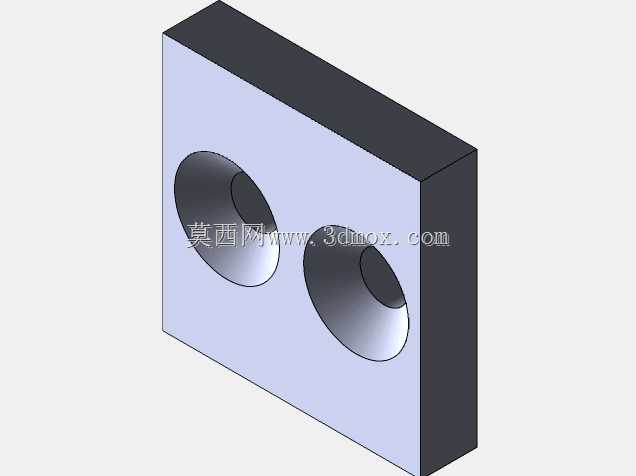

　　操作人员可以根据夹紧力的需求调整握杆的伸出长度，需要大夹紧力时可以将握杆拉到最长位置增大力矩，不需要额外加力套管就能满足常规黑色金属、有色金属零件的夹持需求，日常收纳时也可以将握杆推到最短位置，减少工位的空间占用。钳口位置预留了可更换钳口板的安装螺孔，长期使用后钳口的防滑齿出现磨损时，不需要更换整个钳身，只要拆下固定螺丝更换新的钳口板就能恢复夹持性能，大幅降低了工装的维护成本。从安装边界尺寸来看，这套虎钳的整体长度适配常规中小型钳工台、台式钻床、小型铣床的工作台面尺寸，钳身高度不会超过机床的主轴行程下限，安装后不会出现刀具行程不足无法加工工件的问题，钳口的最大张开行程可以覆盖常规小型轴类、板类、异形零件的夹持尺寸范围，

　　不管是实训场景下的学生钳工练习，还是维修车间里的小型零件拆装固定，或是小批量加工场景下的简易工件装夹，都能满足使用需求。设计过程中对受力路径做了针对性优化，夹紧时的作用力从活动钳身通过螺杆传递到固定钳身的尾部支撑座，整个受力路径在钳身基体内部形成闭环，不会让安装螺栓承受额外的夹紧拉力，只需要保证安装螺栓的紧固力能克服加工时的切削侧向力即可，降低了对工作台安装强度的要求。滑动配合面之间预留了合理的间隙，日常维护时只需要定期在导轨面和螺杆螺纹位置涂抹润滑脂，就能保证活动钳身移动顺畅，不会出现卡滞、咬死的问题，哪怕是在多粉尘的打磨、锉削工位使用，只要定期清理导轨缝隙里的金属碎屑，就能长期保持稳定的使用性能，不会因为少量碎屑进入配合面就出现进给卡顿的情况。钳身的所有棱角位置都做了倒角处理，避免操作人员安装、调整虎钳时被尖锐棱角划伤，符合工装设计的安全规范要求，没有多余的装饰性结构，所有结构特征都服务于夹紧功能的实现，整体结构简单可靠，加工制造难度低，普通的机加工车间就能完成全部零件的加工与装配，不需要特殊的加工设备，也方便后期的故障维修，单个零件出现损坏时可以单独加工更换，不需要整体报废。
