双轴可调式太阳光线追踪装置结构设计

　　在分布式光伏、小型太阳能供电站点、户外光能采集类设备的实际部署场景里，固定倾角的光能接收面板始终存在光线入射角偏移带来的效率损失，尤其是在昼夜时长差较大、太阳高度角季节波动明显的区域，固定安装的接收面全年平均光能接收效率会比动态追踪方案低两成以上，这类双轴太阳追踪结构正是为解决该类场景的效率痛点设计。从实际使用逻辑来看，该装置核心作用是通过两个正交维度的角度调整，让搭载的光能接收面板始终保持与入射太阳光线垂直的姿态，最大化单位面积的光线接收量，不管是配套小型离网光伏电站、户外太阳能监测设备供电模块，还是用于教学类光能实验演示平台，都能适配对应的安装需求。

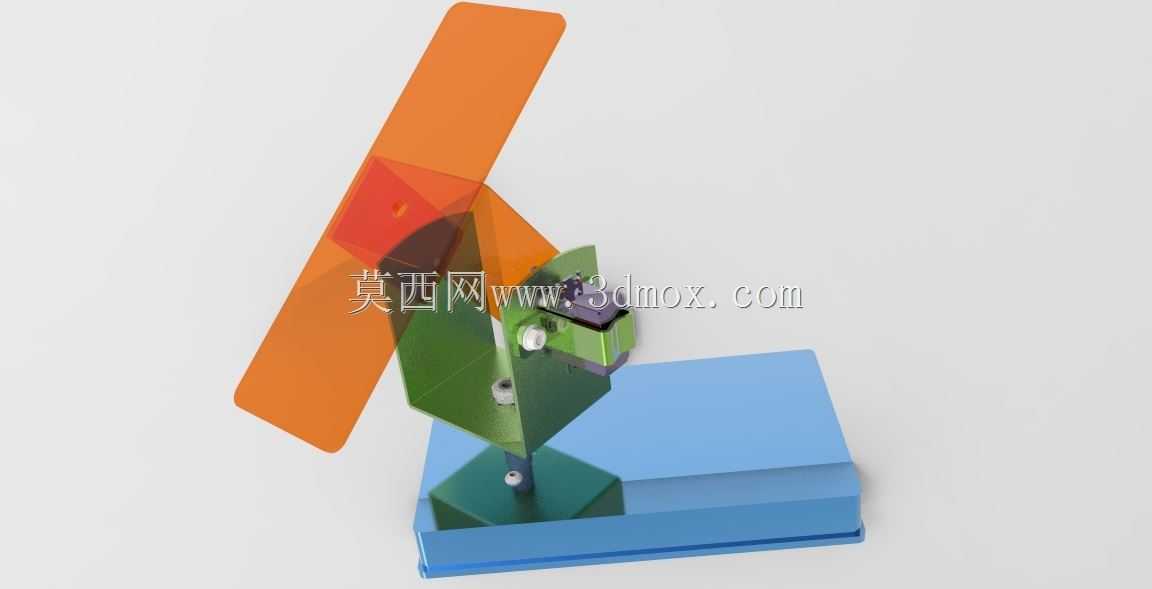

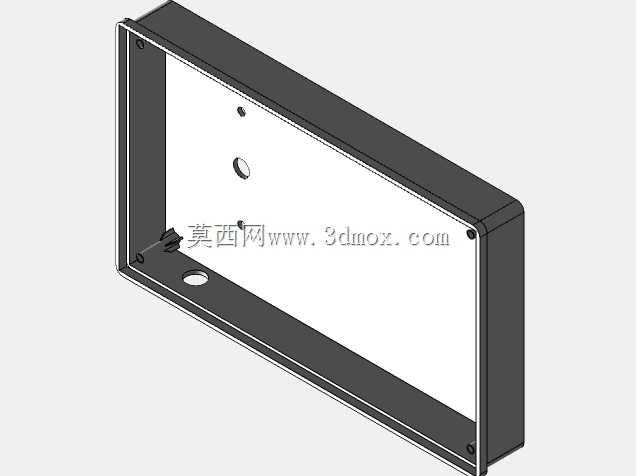

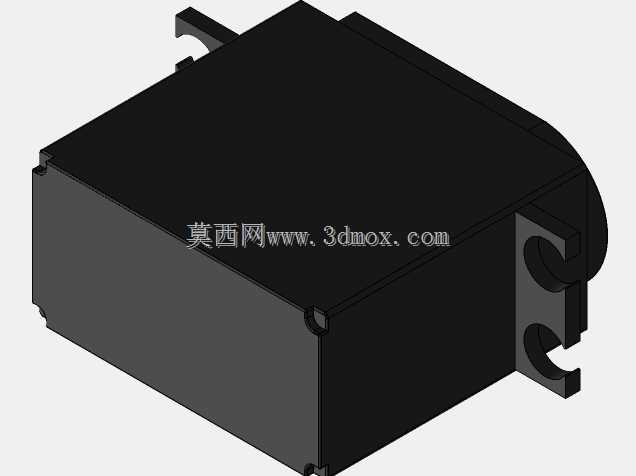

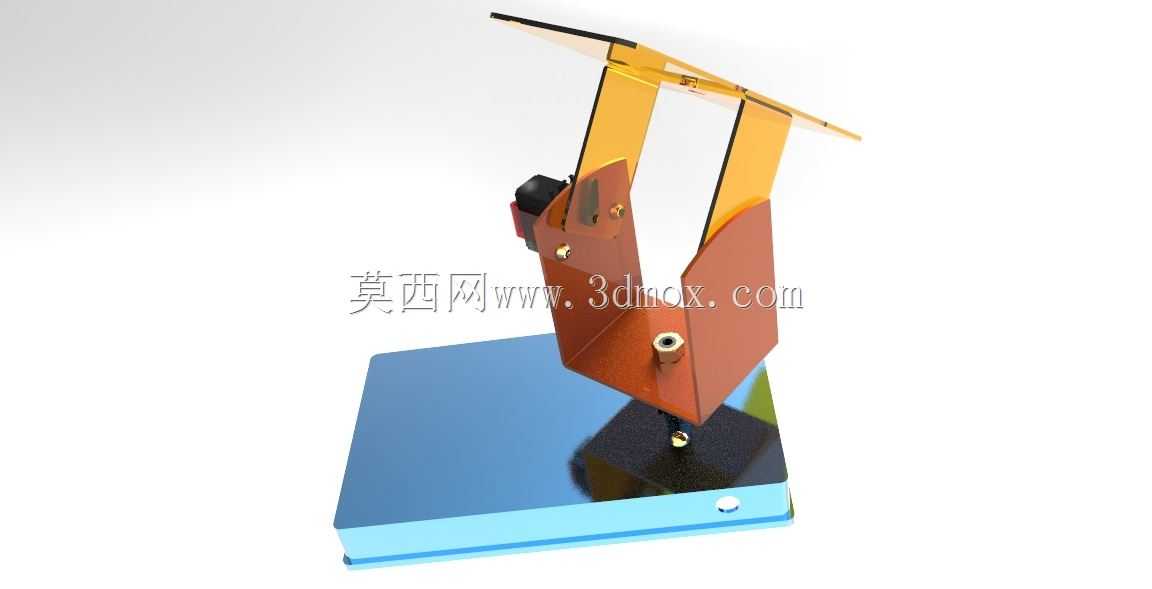

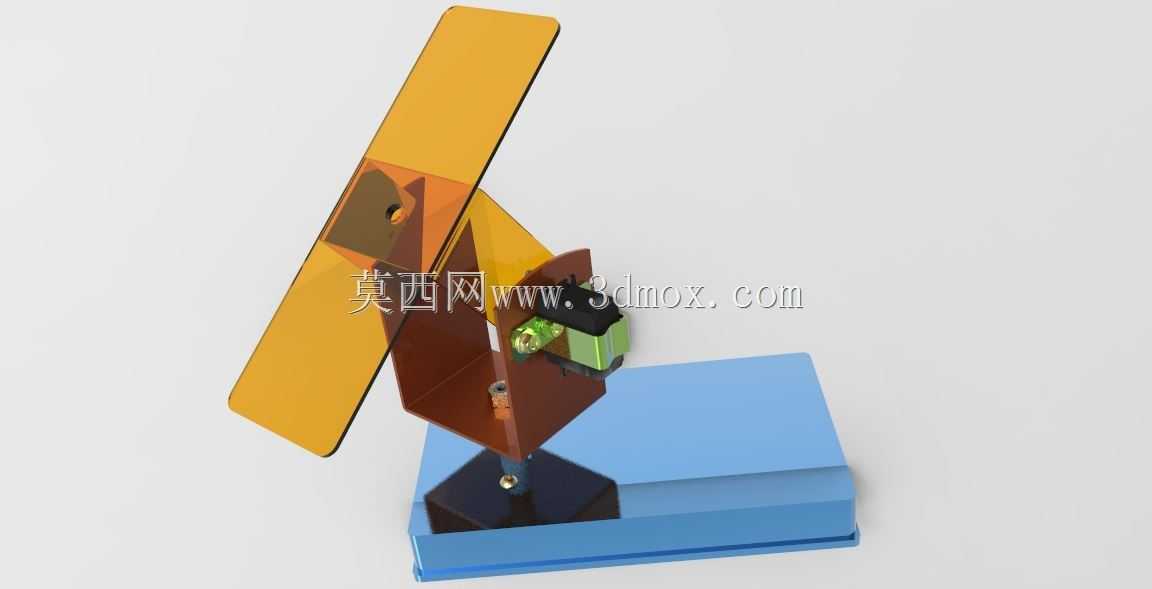

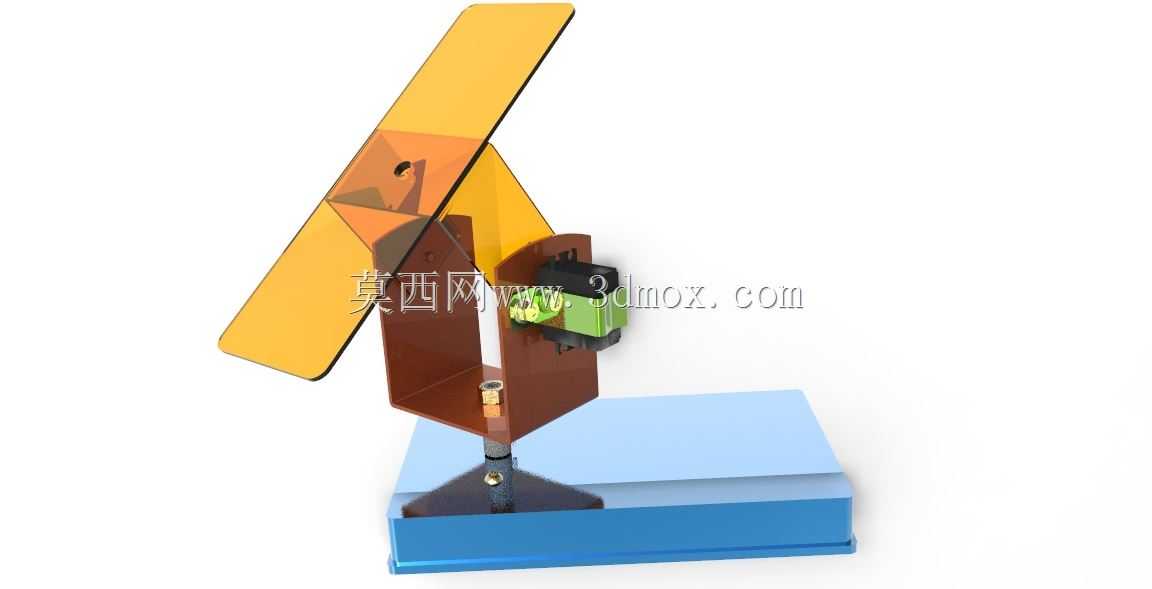

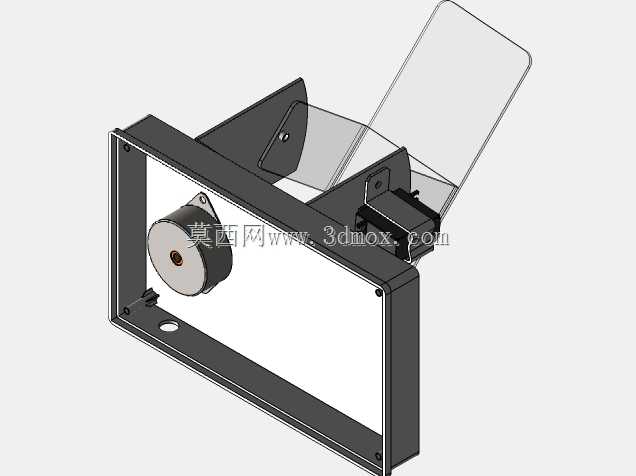

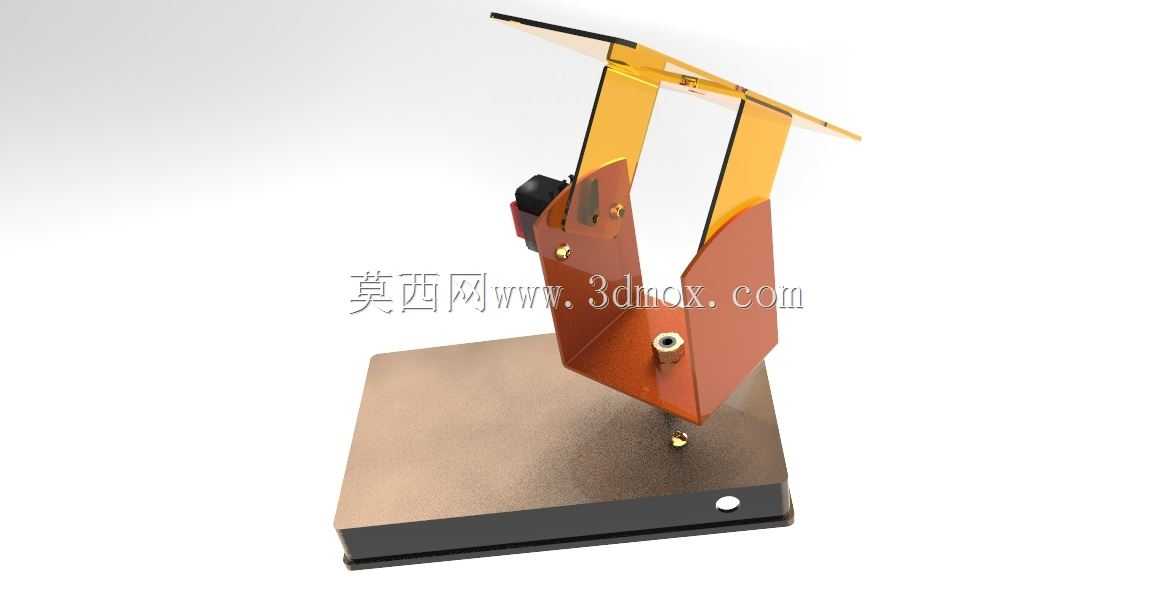

　　从功能特性层面拆解，该结构采用底座固定式安装方案，底部方形配重底座提供整机的抗倾覆稳定性，底座内部预留了驱动元件、控制模块的安装腔体，不需要额外外置控制箱，减少现场布线的复杂度。竖直方向的俯仰调节支架采用弯折钣金成型结构，两侧对称的支撑臂承载上部的面板安装架，铰接点处设置了耐磨轴套，降低长期转动带来的磨损量，俯仰维度的调节范围覆盖0到90度，完全适配从日出到日落的太阳高度角变化区间。水平方向的回转结构集成在底座与竖直支架的连接位置，可实现360度方位角调整，满足不同经度地区的太阳方位追踪需求，驱动端预留了标准舵机或小型步进电机的安装位，既可以配套开环时序控制方案，也能加装光敏传感器实现闭环光线追踪，适配不同成本预算的项目需求。

　　设计思路上，该结构优先考虑了户外长期使用的可靠性，所有外露结构件均采用钣金折弯成型，减少复杂机加工零件的使用，降低批量生产的加工成本，同时钣金件表面可做喷塑或阳极氧化处理，提升户外耐候性，应对雨淋、日晒、温差变化带来的腐蚀问题。结构的受力路径经过优化，上部面板的载荷通过两侧支撑臂直接传递到底座，中间没有多余的传力环节，避免长期载荷下出现结构变形，铰接位置的紧固件均采用防松设计，防止户外风载振动导致的连接松动。上部的面板安装架采用平板式结构，预留了通用的安装孔位，可适配不同尺寸的太阳能光伏板、聚光透镜等光能接收部件，不需要额外定制转接件，提升结构的通用适配性。

　　从安装边界与尺寸适配角度来看，该装置底座的安装孔位按照小型户外设备的通用标准设置，可直接固定在水泥基础、金属支架或者屋顶平台上，整机的转动包络在设计时做了干涉校验，不管是俯仰转动还是水平回转，所有运动部件都不会与底座、安装基础发生碰撞，上部安装架的承载能力按照5kg以内的接收面板设计，完全覆盖小型光伏板、实验用聚光组件的重量需求。竖直支架的高度经过优化，在满足转动角度需求的前提下尽可能降低整机重心，提升抗风能力，在常规户外10级风载下不需要额外加装拉索固定，减少现场安装的工作量。走线位置预留了穿线孔，驱动元件、传感器的线缆可从支架内部穿过，避免线缆外露老化，同时也防止转动过程中出现线缆缠绕的问题。在实际装配过程中，所有转动副的间隙都可通过紧固件调整，既保证转动顺畅无卡滞，也不会出现过大的回程间隙影响追踪精度，对于不需要自动驱动的场景，也可以将驱动位置替换为手动锁紧结构，作为可调倾角的固定支架使用，拓展了结构的使用场景。
