立式商用嵌入式加热炉结构设计

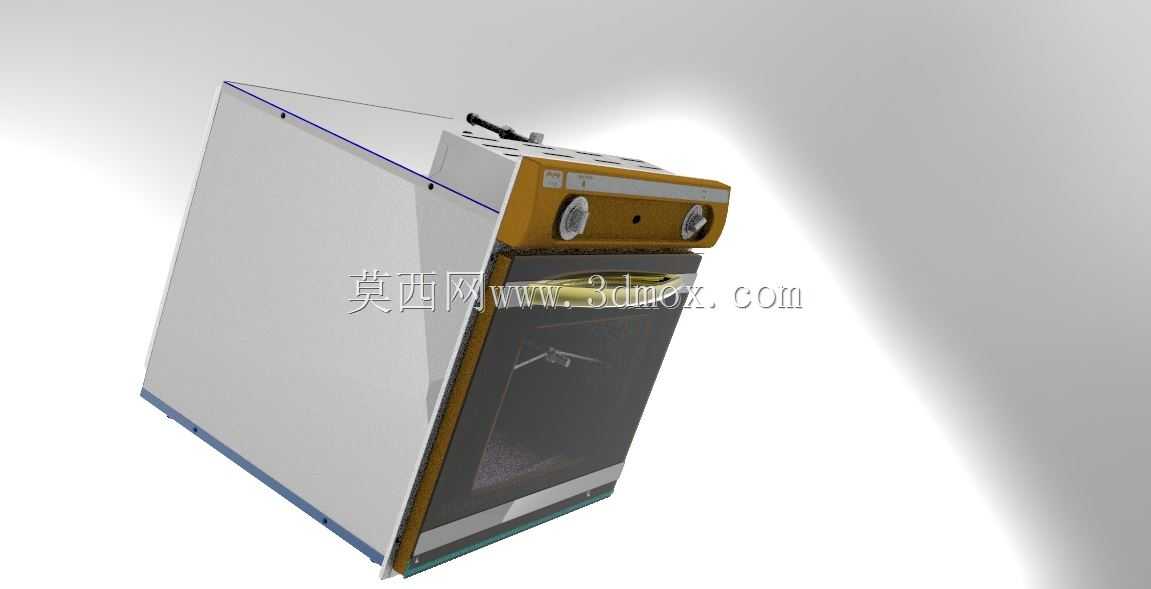

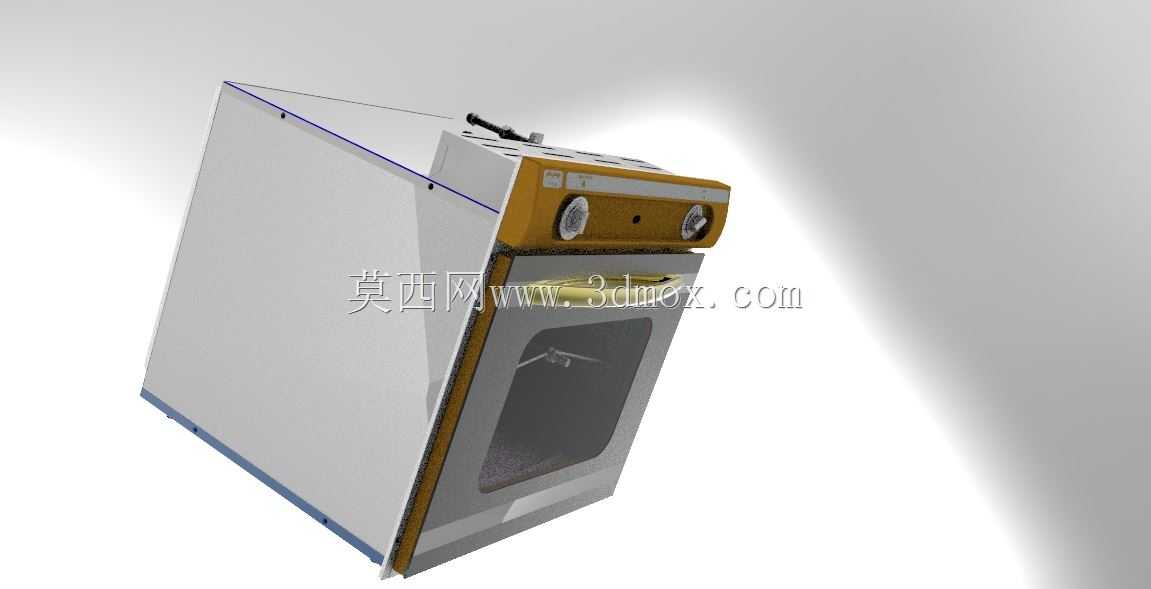

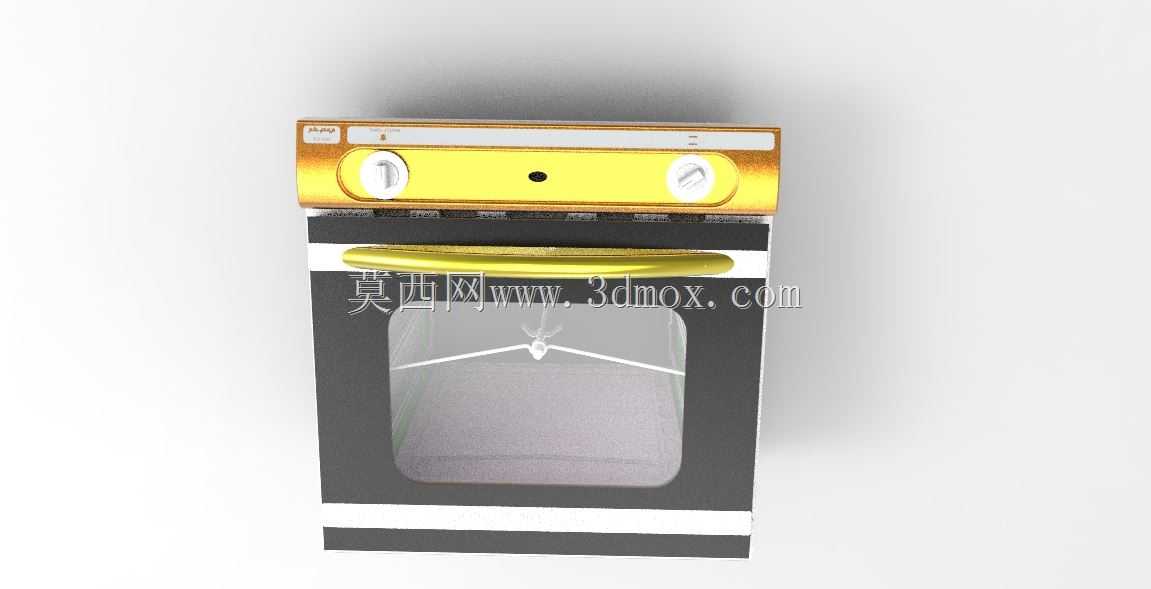

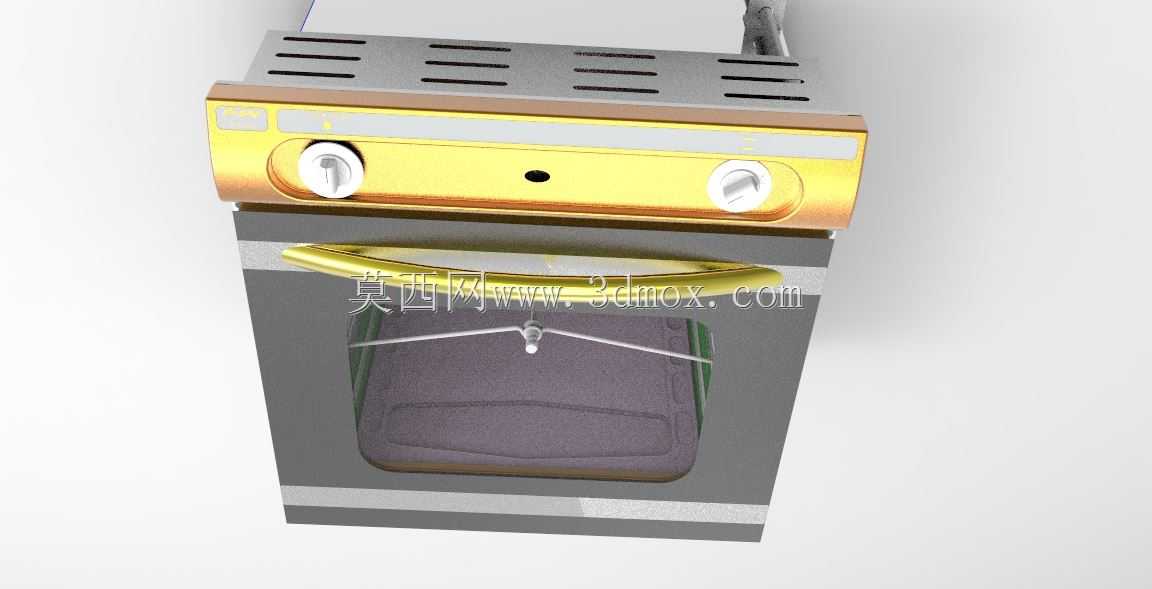

　　这款立式炉具的三维结构设计，核心围绕商用餐饮后场、小型中央厨房的嵌入式安装场景展开，区别于传统落地式明装炉具的占位问题，其整体采用窄边立式长方体构型，在建模阶段就优先匹配标准橱柜的嵌入预留尺寸，侧边预留的3mm安装间隙经过反复校核，既可以避免安装时与柜体侧板发生剐蹭，也能抵消炉体加热后的金属热膨胀量，防止长期使用后出现柜体挤压变形的问题。从功能实现逻辑来看，炉体正面的门体采用下沉式密封结构，门体边缘的耐高温密封槽在建模时做了圆弧过渡处理，没有直角应力集中区域，配合隐藏式内嵌拉手，既可以避免后厨操作人员通行时发生磕碰，也能保证炉腔闭合后的密封性能，减少热量外泄降低能耗。炉体顶部的操作控制区域，将调节旋钮、排气格栅做了分区布局，

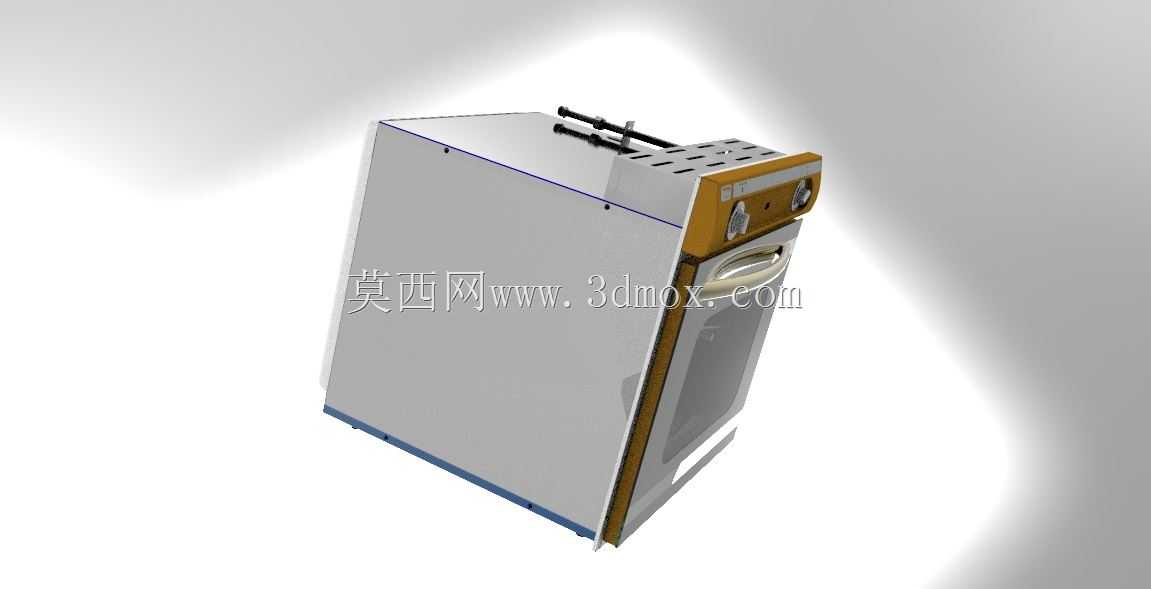

　　排气格栅的开孔角度经过结构优化，所有开孔均朝向斜上方45度方向，既可以保证炉腔内的蒸汽、废热顺利排出，也能避免排出的热流直吹操作人员的手部，提升操作安全性；顶部的金属提手结构做了圆角包边处理，在设备需要移位维护时，可以提供稳定的受力点，不会因为边角锋利划伤维护人员。在内部腔体的设计上，整个加热腔采用一体化折弯成型的结构思路，建模时将腔体内壁的所有拼接位置做了圆弧过渡处理，没有清洁死角，方便后厨日常的油污清理，腔体底部的支撑边做了1.5度的微小倾斜角度，清洁时的积水可以自然流向腔体后部的集液槽，不需要额外擦拭就能完成排污。炉体底部的支撑脚采用可调式结构设计，每个支撑脚的调节行程达到15mm，在嵌入式安装时，

　　可以根据橱柜地面的实际平整度调整炉体水平度，避免因为地面不平导致炉体放置不稳、门体闭合错位的问题。从结构强度的设计角度出发，炉体的外壳采用0.8mm厚度的冷轧板折弯构型，内部的腔体支撑骨架采用1.2mm厚度的镀锌板焊接结构，在建模阶段就对骨架的受力点做了加强筋处理，炉体满载时的承重可以达到80kg，完全满足日常放置加热容器、食材的承重需求，不会出现底板变形的问题。侧边的走线槽做了隐藏式设计，所有的控制线路都内嵌在炉体侧板与保温层之间的空腔内，既可以避免线路长期接触高温区域加速老化，也能让设备的外观更加整洁，没有明线外露的杂乱感。炉门的观察窗采用双层耐高温钢化玻璃结构，两层玻璃之间预留了8mm的空气隔热层，

　　在炉腔内部达到最高工作温度时，玻璃外表面的温度可以控制在45摄氏度以下，避免操作人员误触发生烫伤，观察窗的固定压条采用快拆结构设计，后期维护更换玻璃时不需要拆解整个门体，只需要卸下压条的固定螺丝就可以完成更换，降低后期维护的时间成本。在安装边界的校核上，这款炉具的后部预留了20mm的散热间隙，对应的橱柜后部需要预留对应的通风空间，不能完全贴死墙面，否则会影响炉体内部电气元件的散热，缩短设备的使用寿命；炉体的电源接口设置在背部右下角位置，建模时已经预留了电源线的弯折空间，安装时不需要额外扩大橱柜的开孔就可以顺利完成接线。不同于家用小型炉具的轻量化设计，这款炉具的门体铰链采用承重式金属铰链，单副铰链的承重可以达到15kg，长期开关门不会出现门体下垂、密封不严的问题，铰链的安装位置做了可调式腰型孔设计，装配时可以根据实际的门体配合间隙微调铰链位置，保证门体与炉腔的配合间隙均匀一致，提升整体的装配精度。
