皮带传动曲柄连杆式空气压缩装置结构

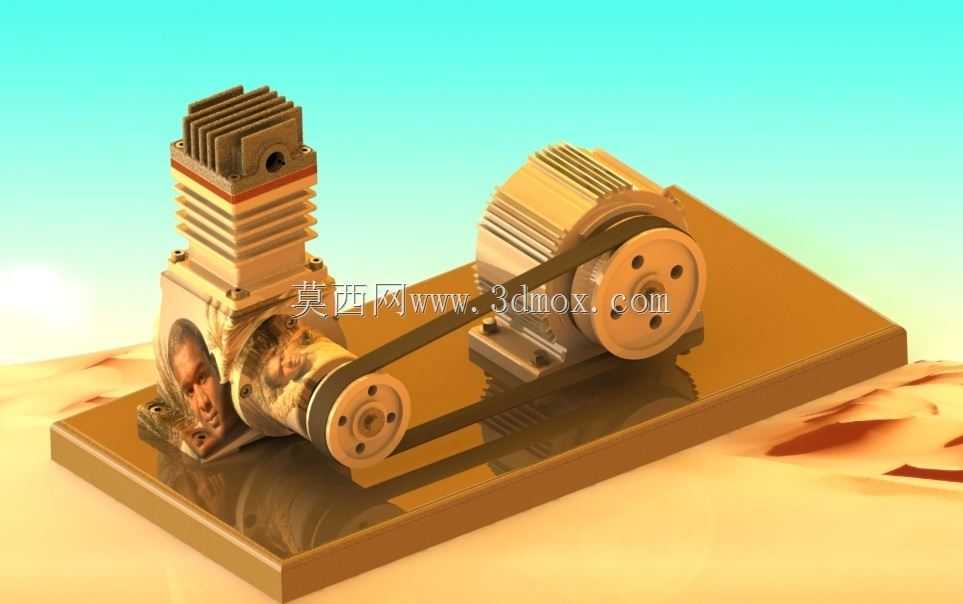

　　这套空气压缩装置的核心做功逻辑依托曲柄连杆机构实现，在小型汽修门店、家装施工、实验台供气这类分散式用气场景中适配性极强，能稳定输出0.6-0.8MPa区间的压缩空气，满足轮胎充气、低压气动工具驱动、小型气动元件供气这类常规需求，不会出现大排量空压机空载能耗过高的问题。从结构布局来看，整套装置采用一体式安装底板设计，所有功能部件都固定在同一块铣平的金属安装板上，安装时不需要额外做同轴度校准，只需要将底板通过四个角的安装孔固定在预设的机架或者水平台面上即可，安装孔的孔位间距预留了常规M8螺栓的操作空间，现场安装不需要二次扩孔。动力端采用卧式布局的驱动单元，通过三角皮带将动力传递到曲轴端，皮带轮的直径比经过匹配计算，

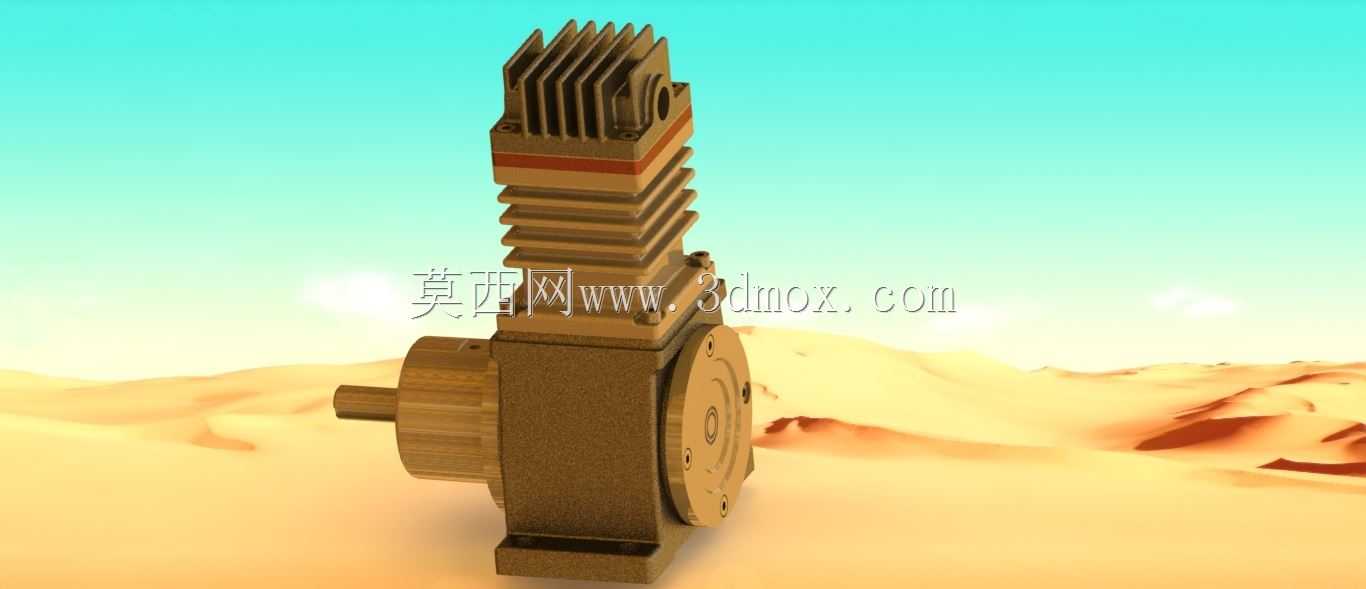

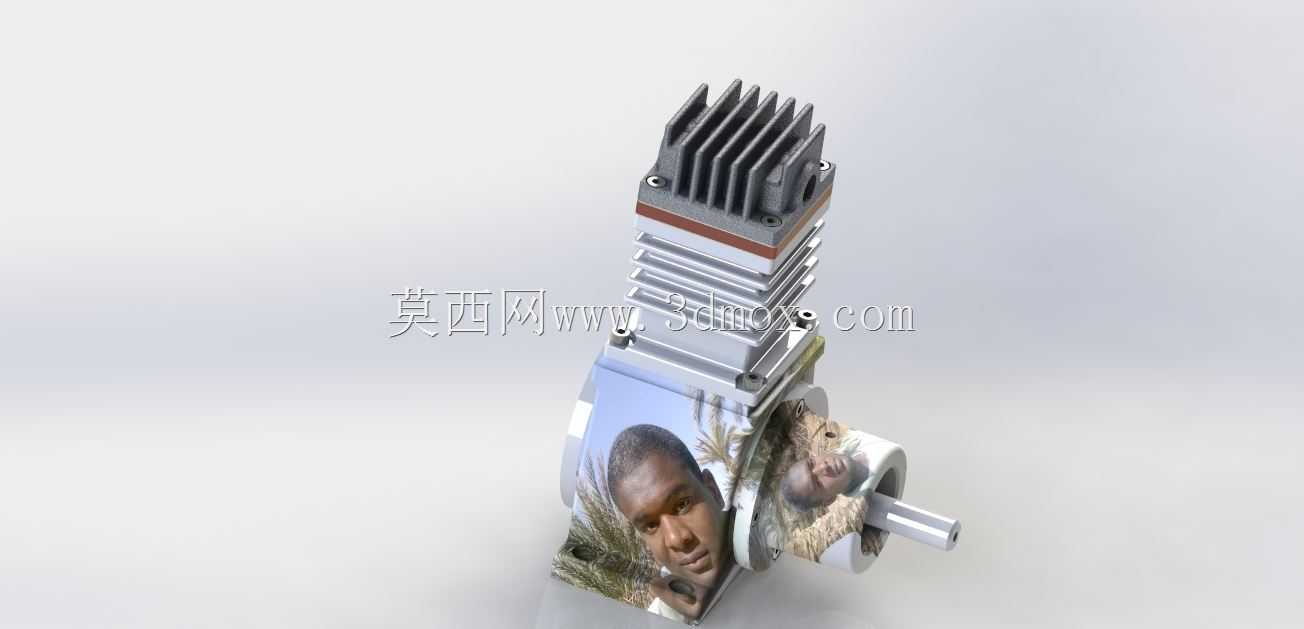

　　能将驱动端的高转速降到曲轴适配的工作转速区间，同时皮带传动本身具备过载打滑的特性，当气缸端出现卡滞或者负载突增时，皮带会先出现打滑，避免刚性传动打坏曲轴或者连杆部件，日常维护只需要定期检查皮带张紧度，不需要像齿轮传动那样定期更换润滑脂、调整啮合间隙。做功端的气缸采用立式布局，缸体外壁加工有密集的散热鳍片，因为空气压缩过程中会产生大量压缩热，鳍片结构能在设备运行时通过自然对流带走大部分热量，不需要额外加装水冷管路，简化了整套设备的外围配套要求，气缸的密封组件采用分级密封结构，活塞上搭配了两道气封和一道油环，既能保证压缩腔的气密性，减少压缩空气的泄漏量，又能刮除缸壁上多余的润滑油，避免润滑油窜入压缩空气管路污染用气端的元件。

　　曲轴箱部分集成了连杆的运动空间，箱体上预留了润滑油加注和观察的位置，运行时连杆大头的甩油结构能将润滑油飞溅到曲轴轴承、缸壁、活塞销这些需要润滑的摩擦副上，不需要额外加装强制润滑油泵，进一步简化了结构。整套装置的外形尺寸控制在小型设备范畴，长度方向不超过600mm，宽度方向不超过300mm，高度方向因为立式气缸的存在不超过400mm，对安装空间的要求很低，甚至可以直接固定在移动小推车上面做成移动式供气站，适配需要频繁转移作业点的场景。设计过程中优先考虑了易维护性，所有易损件比如密封环、皮带、轴承都采用通用标准件，现场更换不需要定制特殊配件，比如气缸的密封环可以直接采购同规格的通用空压机密封件，皮带也是标准型号的三角带，

　　在常规五金门店就能买到备件，不会出现因为一个小零件损坏导致整套设备停机待件的问题。从受力角度来看，曲柄连杆机构的运动轨迹经过反复校核，活塞在上止点和下止点的位置不会出现撞缸或者余隙过大的问题，余隙容积控制在合理区间，既保证了压缩效率，又避免了活塞运动到极限位置时和缸盖发生刚性碰撞，曲轴的动平衡也做了匹配处理，运行时的振动幅度控制在很小的范围，安装时不需要做特殊的减震基础，普通的水泥台面或者金属机架就能满足运行要求。在实际使用中，这套装置可以搭配小型储气罐使用，也可以直接为小流量用气点直供空气，比如实验室的小型气动试验台、家装现场的射钉枪供气、汽修门店的轮胎充气作业，都能完全覆盖需求，相比大型固定式空压机，它的启动电流更小，普通民用220V电源就能驱动，不需要专门布设工业供电线路，对于小型作业场景来说实用性很强。另外，传动部分的皮带外侧可以加装简易的防护罩，避免运行过程中异物卷入皮带轮，也能防止操作人员误触转动部件，这个预留的防护罩安装位在设计时就已经在底板和驱动单元、曲轴箱的对应位置做了安装螺孔，用户可以根据自己的使用场景选择是否加装，不需要额外打孔攻丝。气缸的排气口设置在缸盖顶部，采用标准的管螺纹接口，可以直接连接常规的气管接头，不需要做特殊的转接头适配，进气端则设置在曲轴箱的呼吸位置，搭配简易的空气过滤结构，能过滤掉进气中的大颗粒灰尘，减少缸壁和活塞环的磨损，延长易损件的更换周期。
