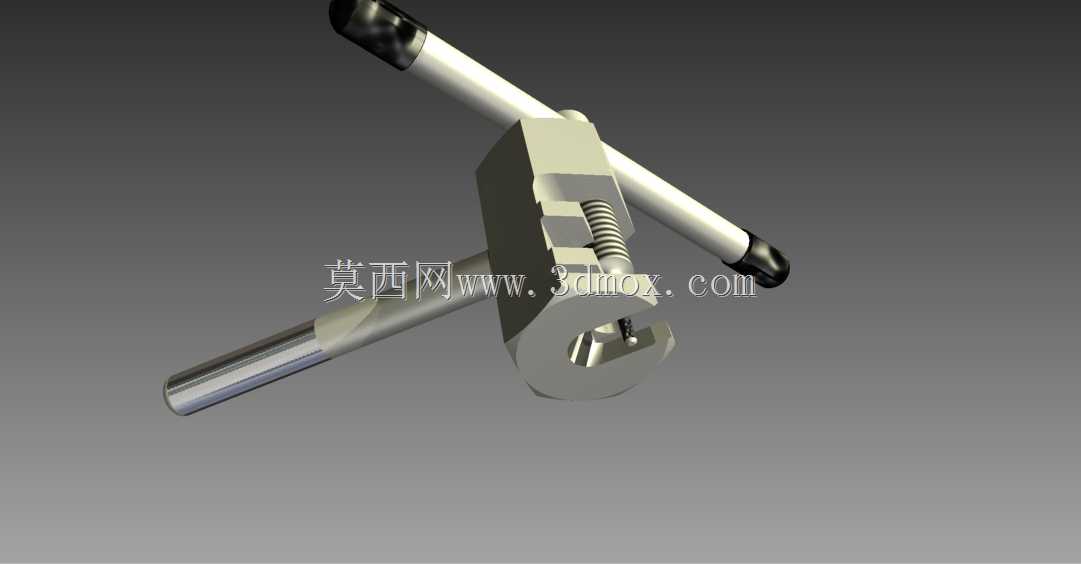

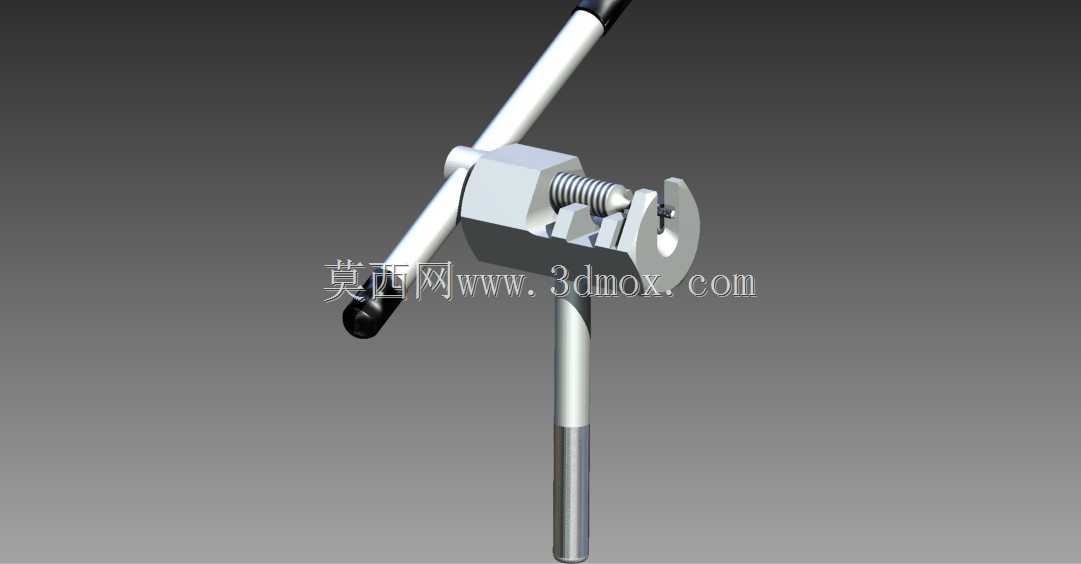

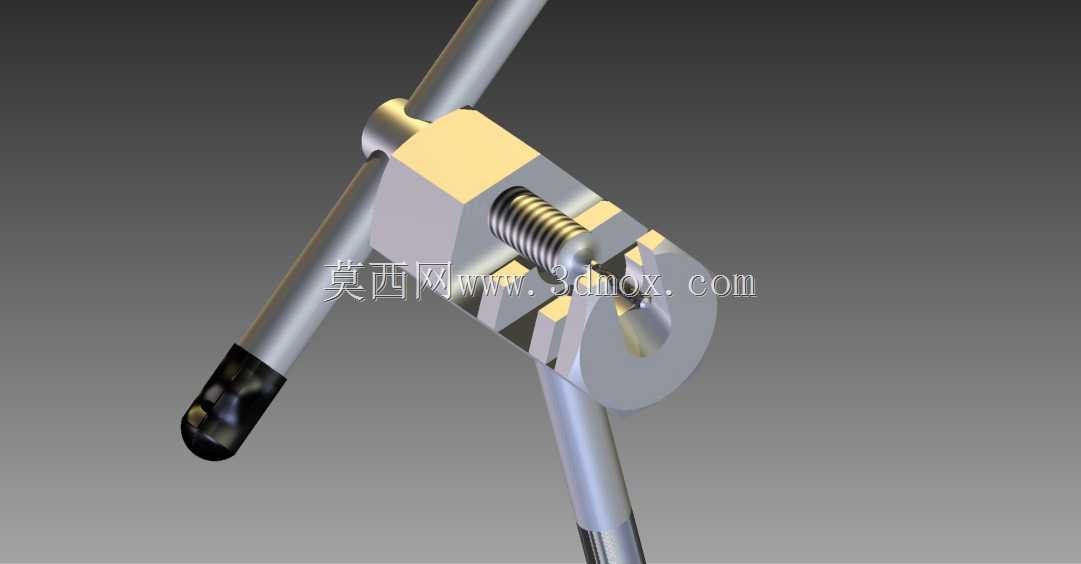

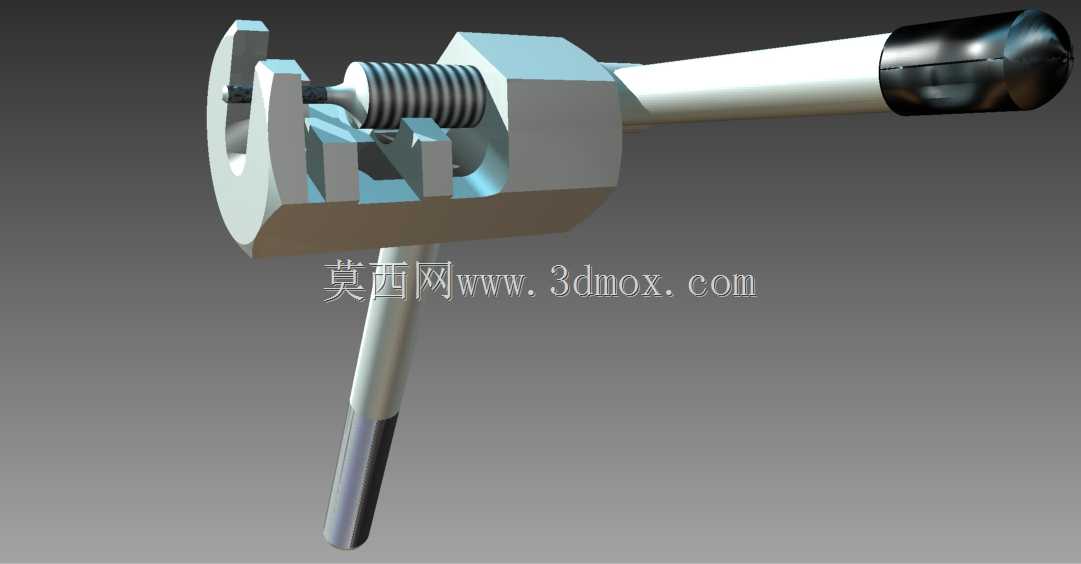

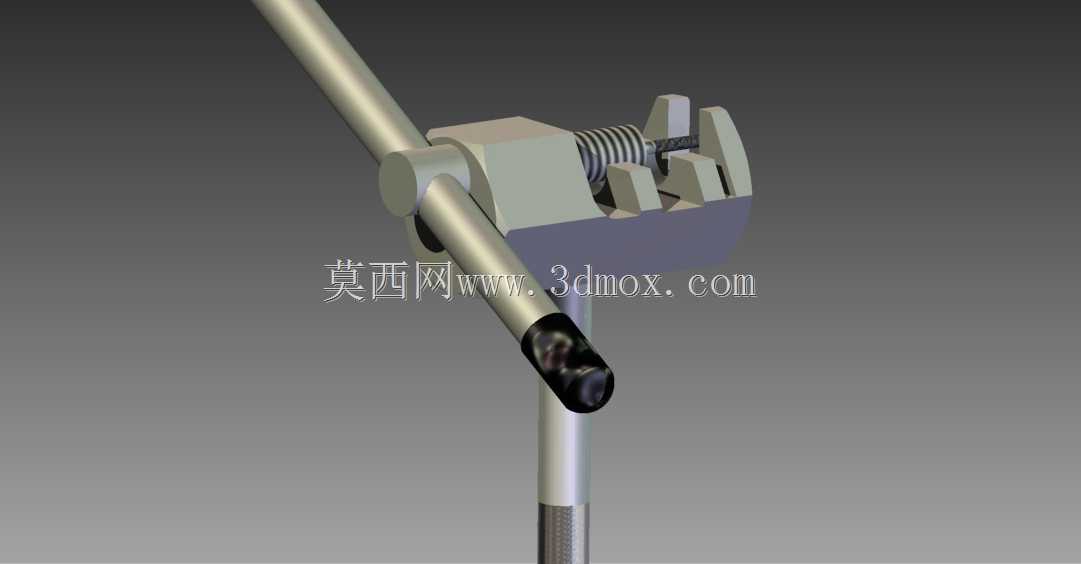

自行车链条截断维修专用手动工具结构

　　这款手动断链工具主要面向自行车维保、小型链条传动设备检修场景设计，是线下单车门店、骑行爱好者随车工具包、小型传动设备运维工位的常用器具，核心作用是精准顶出链条销轴，实现链条的截断、链节更换与重新拼接作业，无需复杂动力源，纯手动操作即可完成常规链条拆装工序。从结构设计逻辑来看，整体采用杠杆增力+螺纹进给的组合方案，长操作杆通过力臂放大手动输入的扭矩，配合梯形螺纹传动副将旋转运动转化为顶针的直线进给运动，进给过程平稳无卡顿，能避免蛮力敲击导致的链条变形、销轴弯曲报废问题。夹持部位设置了适配不同规格链条的定位卡槽，卡槽开口尺寸匹配常规单速、变速自行车链条的外链节宽度，作业时可将链条外链板精准卡入定位槽内，保证顶针与销轴的同轴度，

　　防止顶针偏斜折断，也能避免顶压过程中链条侧滑脱出。顶针采用高硬度合金材质，端部做了微小圆弧过渡处理，既保证足够的硬度顶压过盈配合的销轴，也不会在销轴端面打出凹坑影响后续复装使用。主体夹持座采用一体式锻造结构，螺纹孔与夹持卡槽的位置度公差控制在0.1mm以内，保证长期反复使用后不会出现进给偏斜的问题。操作杆与进给螺杆采用可拆卸式连接，非使用状态下可将操作杆拆下，缩小整体收纳体积，方便放入随车工具包或者维修工具箱内，不会占用过多储物空间。从安装与使用边界来看，这款工具无需额外固定安装，手持即可完成操作，整体握持部位做了防滑处理，操作时施加在手柄上的力不超过150N即可顺利顶出常规自行车链条的销轴，不会出现操作费力的问题。

　　工具的顶针行程预留了足够的余量，可适配不同节距的小型工业传动链条、摩托车传动链条的截断作业，适用场景不局限于自行车维修领域。在实际维保作业中，使用这款工具截断链条时，首先需要将待截断的链节对准夹持座的定位卡槽，确认销轴与顶针轴线重合后，缓慢转动操作杆带动顶针进给，将销轴从外链板中平稳顶出，过程中无需敲击，不会对相邻链节造成损伤，截断后的链条端面平整，复装时只需将销轴重新压回即可恢复链条的传动强度，相比传统的冲子敲击截断方式，作业效率提升60%以上，也能大幅降低链条报废率。结构上的细节设计还考虑了长期使用的维护需求，顶针与进给螺杆采用分体式连接，当顶针出现磨损或者折断时，可单独更换顶针，无需更换整个工具，降低长期使用成本。

　　夹持座的卡槽边缘做了倒角处理，取放链条时不会刮伤链条表面的防锈镀层，也不会划伤操作人员的手部。进给螺纹部位预留了润滑脂存储槽，日常使用时定期涂抹少量润滑脂即可保证螺纹进给顺畅，不会出现卡滞、锈死的问题。整体外形尺寸控制在便携工具的合理范围内，最大展开长度不超过200mm，收纳后长度不超过100mm，重量控制在200g以内，随身携带无明显负重感，完全满足户外骑行应急维修、门店日常维保的使用需求。
