工业用牵伸齿轮配套钻速器结构设计

　　在纺织前道牵伸工序、小型精密孔加工的现场工况里，这类钻速器是搭配牵伸齿轮组完成定速进给的核心配套部件，很多现场做设备改造的工程师都接触过类似结构——它不需要额外的电控调速模块，纯靠机械传动的啮合比匹配就能实现输出端的转速调整，适配车间里没有变频调速条件的老旧台钻、专机改造场景。从实际使用场景来看，这类部件常被装在台式钻床的主轴输出端，或是小型专机的进给工位旁，当加工件需要低转速大扭矩的钻削工况，比如在牵伸罗拉的端面上打定位销孔、对齿轮安装座做锪孔加工时，直接装夹这个部件就能把原设备的高转速输出降下来，避免高转速下小直径钻头崩断、加工面粗糙度超差的问题，不少做纺织机械维保的班组，都会备上一两个同结构的钻速器应对现场抢修。

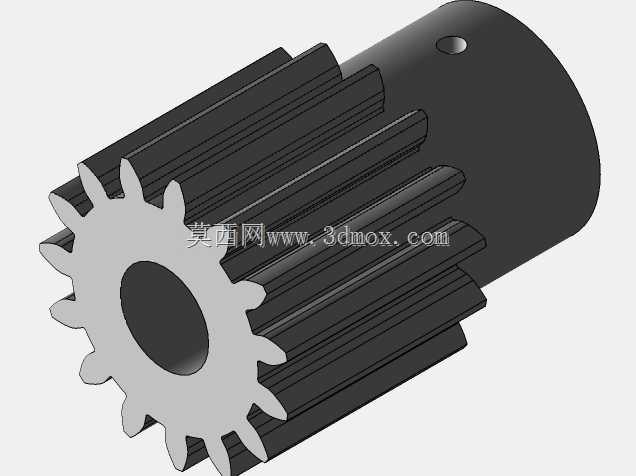

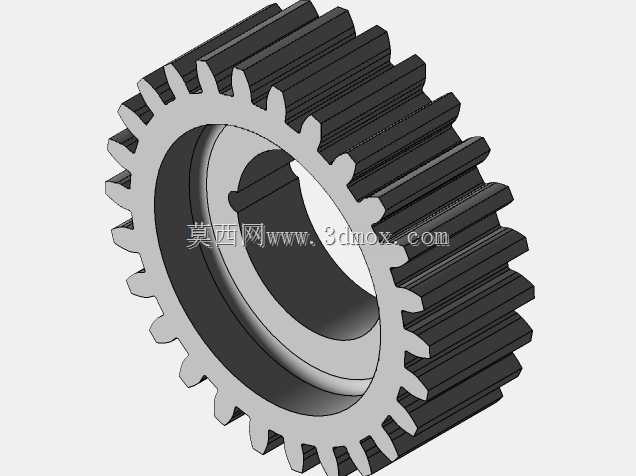

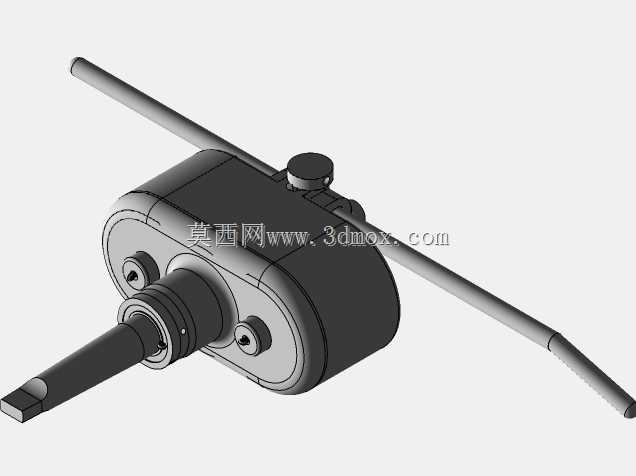

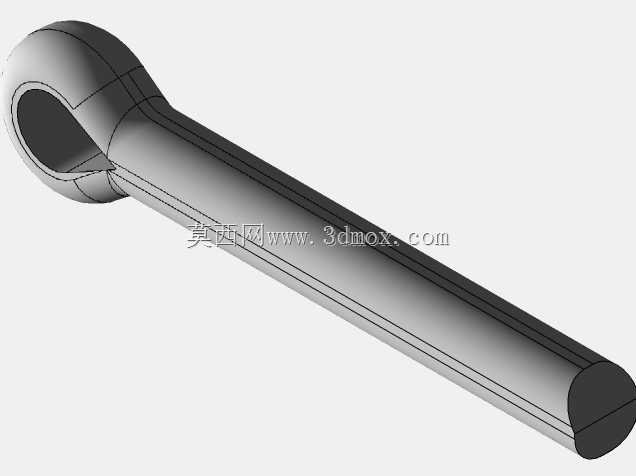

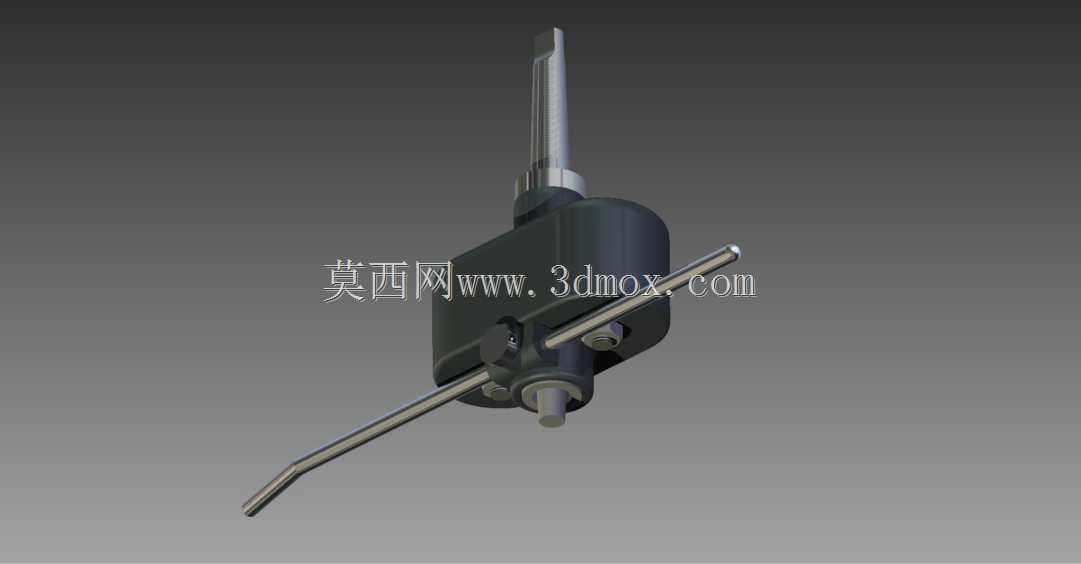

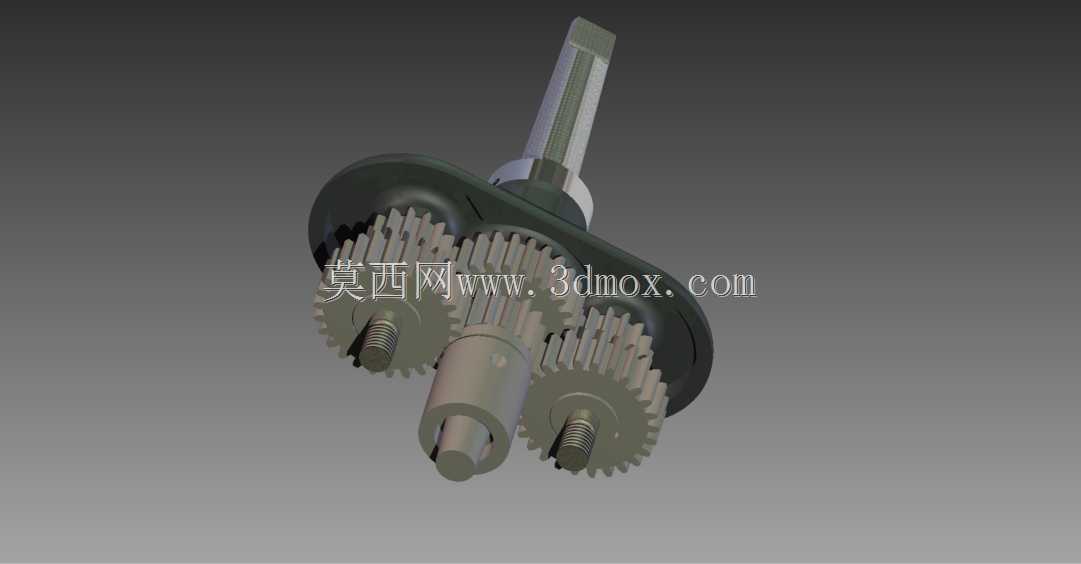

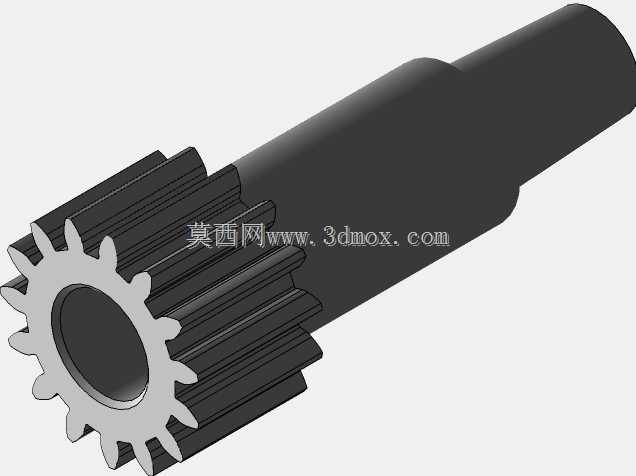

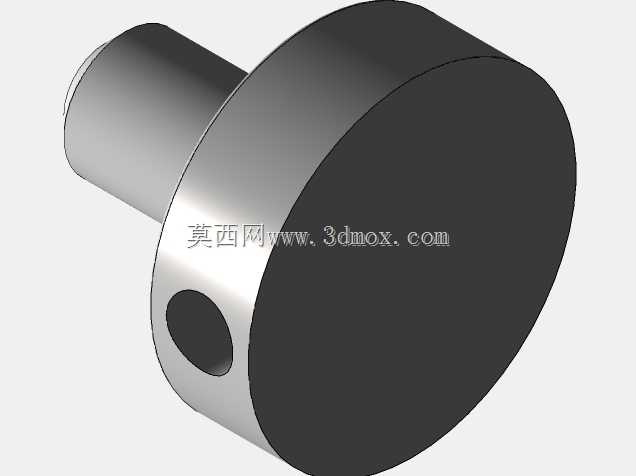

　　从功能特性上拆解，这个结构的核心是内置的行星轮系牵伸齿轮组，输入端的锥柄直接和设备主轴连接，动力输入后经过两级齿轮的减速增扭，从下方的输出轴传递到装夹的钻夹头上，侧面伸出的弯杆是止转定位结构，使用时把弯杆靠在设备床身的固定挡块上，就能防止钻速器本体跟着主轴一起空转，不需要额外做复杂的法兰固定，装拆效率比固定式的减速头高很多，适合频繁切换加工工况的小批量加工车间。很多刚接触结构设计的工程师容易忽略这个止转杆的受力角度，实际使用里如果弯杆的角度太陡，靠在挡块上时会产生径向分力，长时间使用会导致内部齿轮的啮合间隙变大，输出端跳动超差，这个结构里把弯杆做了向下的弯折角度，贴靠挡块时受力方向和主轴轴线垂直，能把附加径向力降到最低，这点是很贴合现场使用习惯的设计细节。

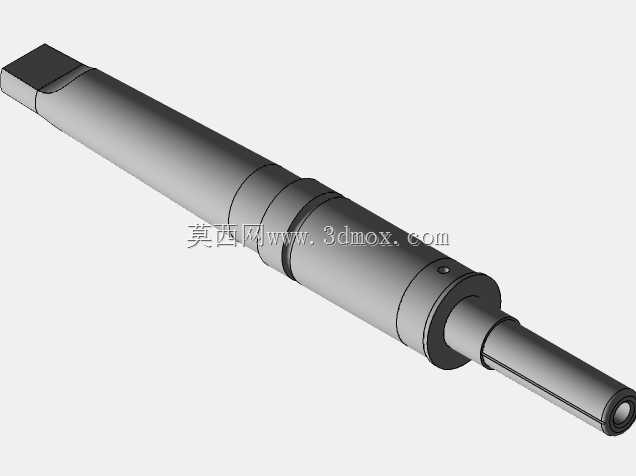

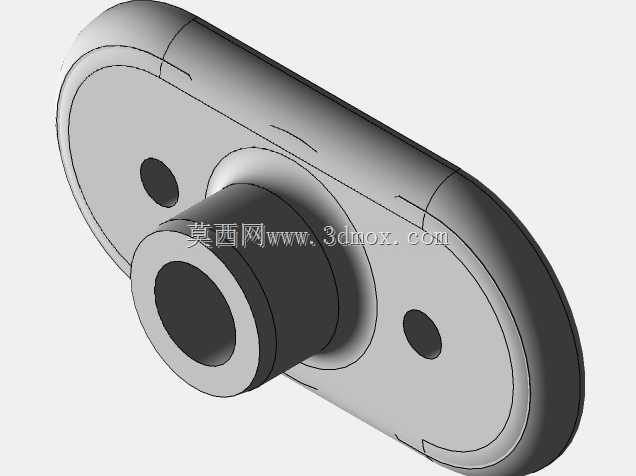

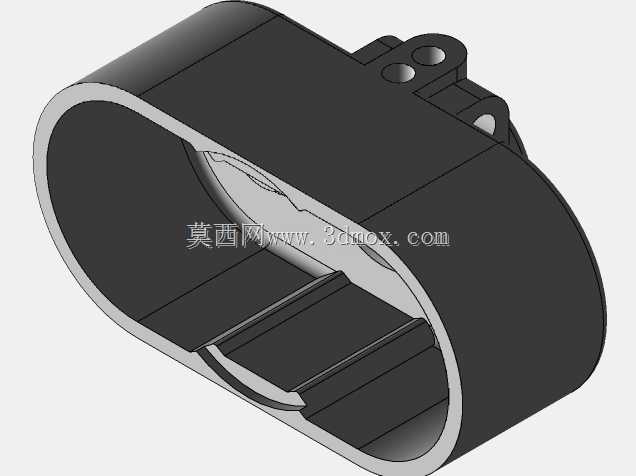

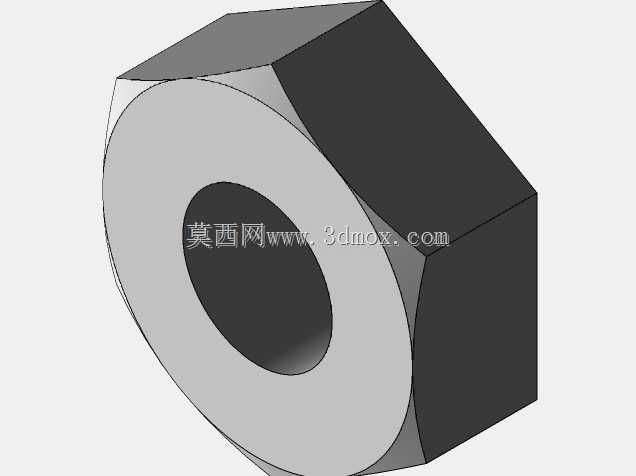

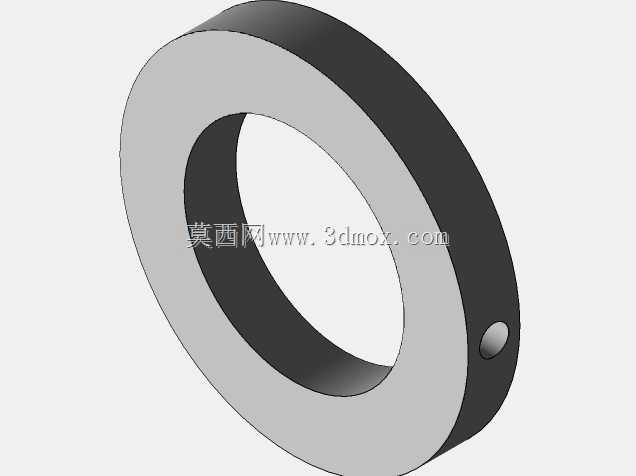

　　说回设计思路，整个部件的壳体采用分体式抱紧结构，中间的锁紧螺钉可以调整内部齿轮轴的轴向间隙，当使用一段时间齿轮出现磨损间隙后，不需要完全拆开壳体，只要拧紧侧面的锁紧螺钉就能补偿间隙，比一体式壳体的维护性好很多。输入端的锥柄采用标准莫氏锥度，能直接适配绝大多数台式钻床、小型摇臂钻的主轴内孔，不需要额外做转接套，输出端的轴颈也是标准的钻夹头连接尺寸，用户可以直接装夹市面上通用的扳手钻夹头，不用定制专用装夹配件，这点在做通用工装设计时是很重要的选型考量——尽量采用标准接口，降低用户的配套成本。外形尺寸上，整个壳体的最大外径控制在80mm以内，总长度不含锥柄的部分是120mm左右，安装后不会超出普通台钻的主轴行程边界，侧面止转杆的伸出长度是150mm，刚好能搭在台钻床身的两侧导轨面上，不需要额外焊接挡块，安装边界能覆盖绝大多数小型台式钻床的工作台空间，不会和工件夹具、冷却管路产生干涉。

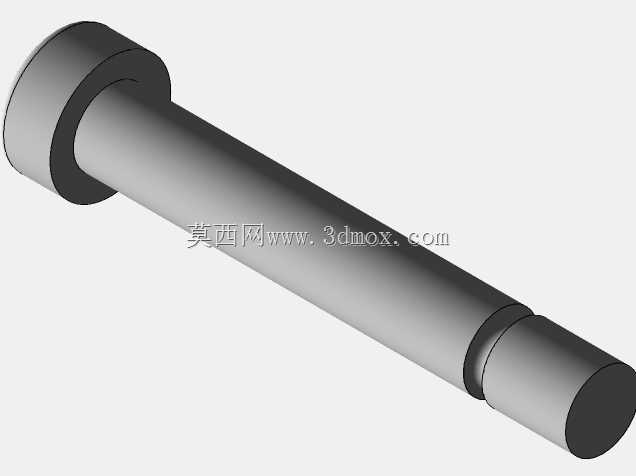

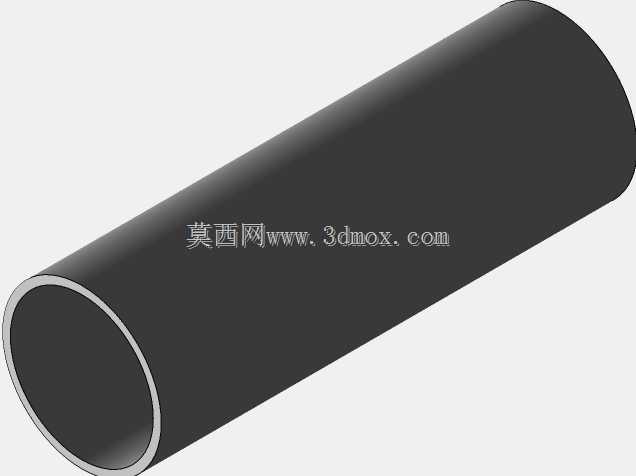

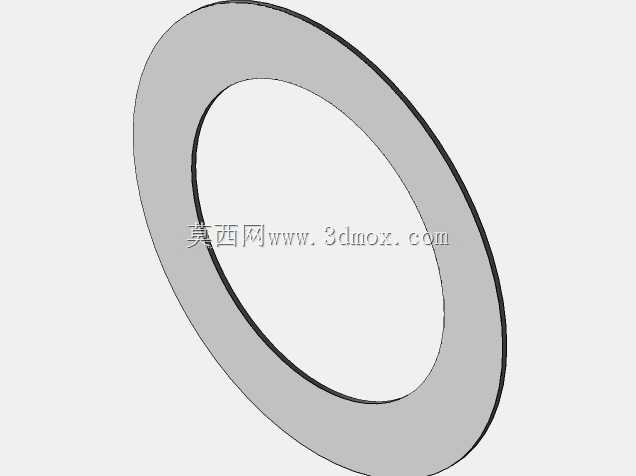

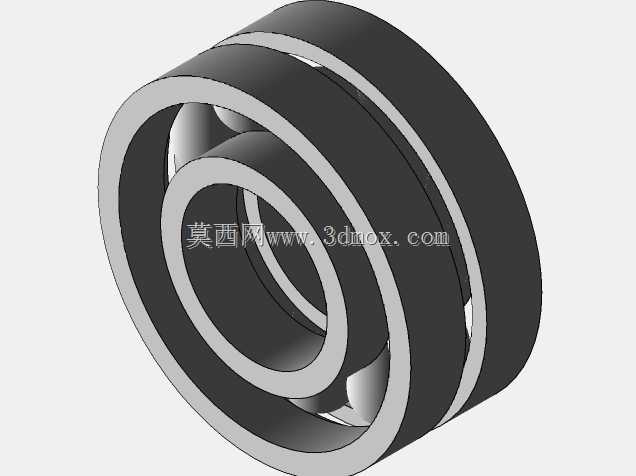

　　很多工程师在建模这类传动部件时，容易把齿轮的啮合参数做的过于理想化，忽略实际装配时的公差补偿，这个结构里的齿轮轴和壳体之间采用铜套滑动轴承，比滚动轴承的径向尺寸更小，能在有限的壳体空间里做大齿轮的分度圆直径，提升减速比的同时保证整体结构紧凑，而且铜套在低速大扭矩的工况下，抗冲击能力比微型滚动轴承更好，适合钻削加工时频繁的进给冲击。另外输出端的轴端做了防尘密封圈的安装槽，能阻挡钻削加工时的铁屑、切削液进入壳体内部，延长内部齿轮的使用寿命，很多同类型的简易钻速器没有做密封结构，用两三个月就会因为铁屑进入导致齿轮卡滞，这个细节设计能大幅降低现场的维护频率。在做三维建模的时候，需要特别注意止转杆和壳体连接位置的焊缝强度，实际使用时这个位置承受的是整个钻削过程的反扭矩，如果建模时只做简单的贴合装配，没有考虑焊接坡口的结构，实际加工出来的部件很容易在大扭矩钻削时出现杆体断裂的问题，另外内部齿轮的润滑脂存储腔要留足够的空间，避免高速转动时润滑脂从密封位置溢出，污染加工工件表面。
