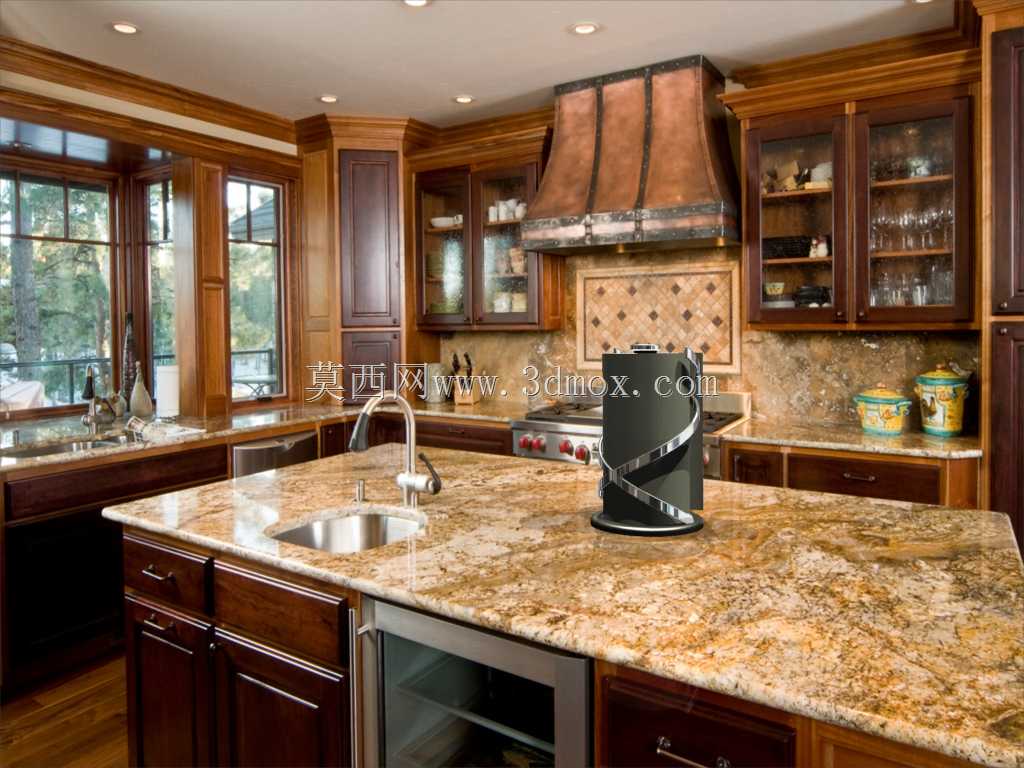

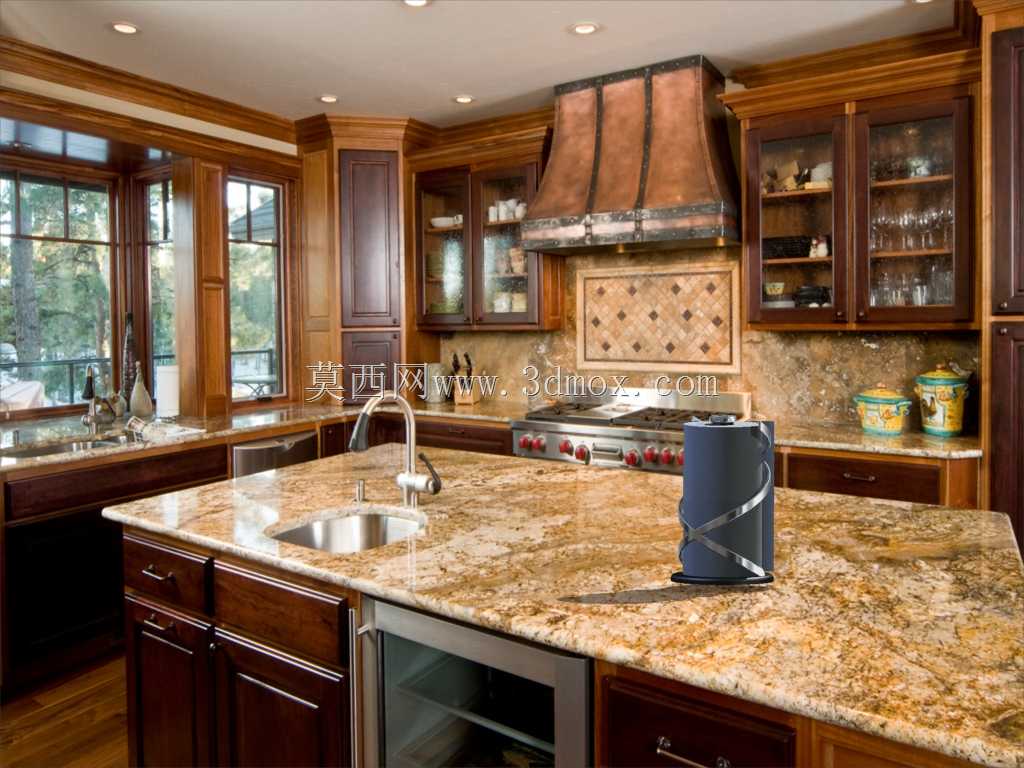

螺旋立式家居纸巾放置架结构设计

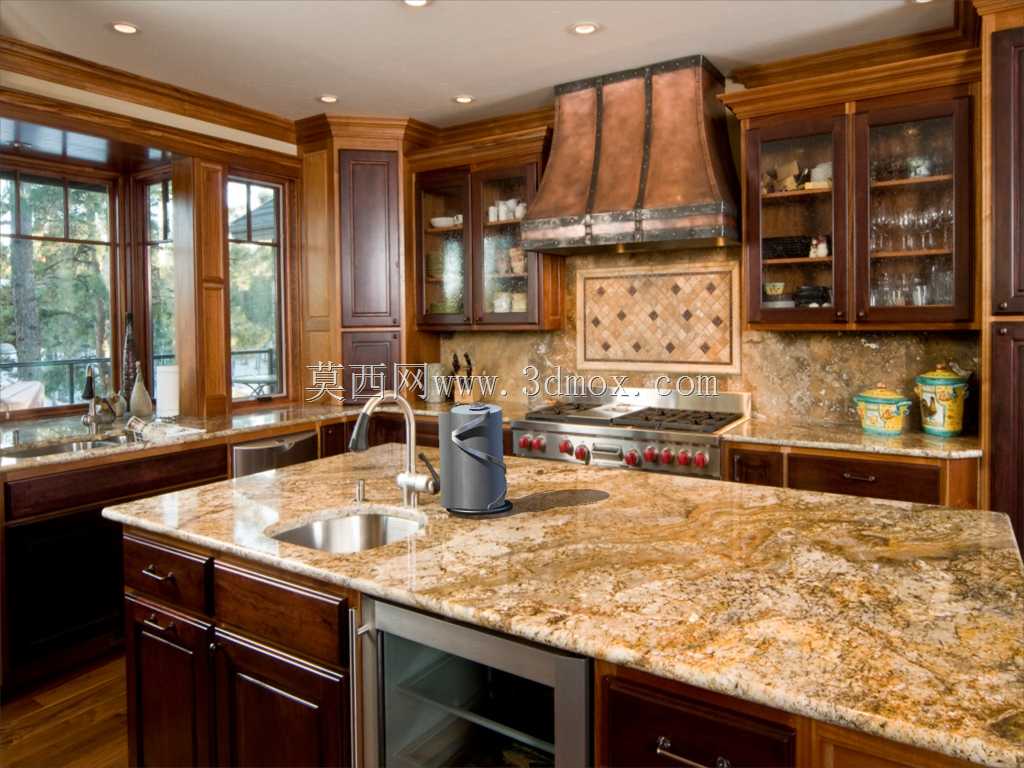

　　日常厨卫及起居空间的纸巾收纳，一直是家居五金设计里容易被忽略但又直接影响使用体验的细分方向，这款螺旋立式纸巾架的设计，完全围绕日常卷装纸巾的取用、更换、放置稳定性三个核心使用痛点展开，没有多余的装饰性冗余结构，所有造型线条都服务于实际功能。从实际使用场景来看，这类立式纸巾架不需要在墙面或台面孔位打钉安装，可直接放置在餐桌边、厨房操作台、洗手台旁、办公桌面等任意平整平面，适配绝大多数常规尺寸的中心抽卷装纸巾，不管是厨房擦手卷纸、餐桌餐巾卷纸还是卫生间的洁面卷纸，都能稳定承托，不会因为抽拉纸巾的力道出现侧翻、移位的问题。

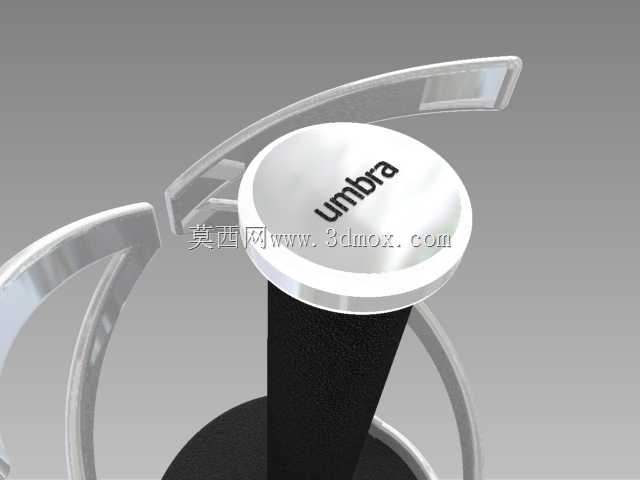

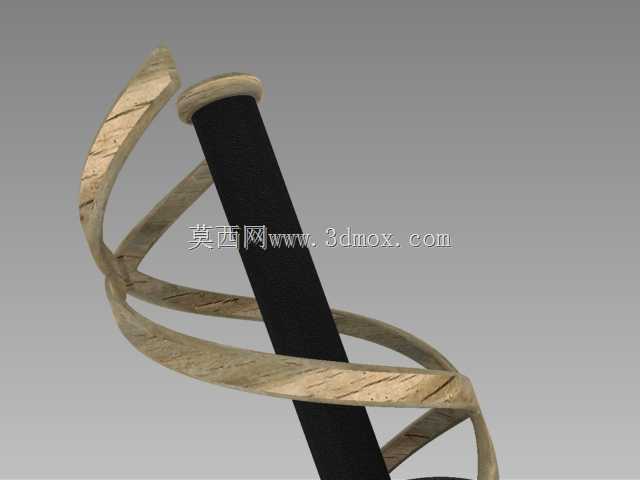

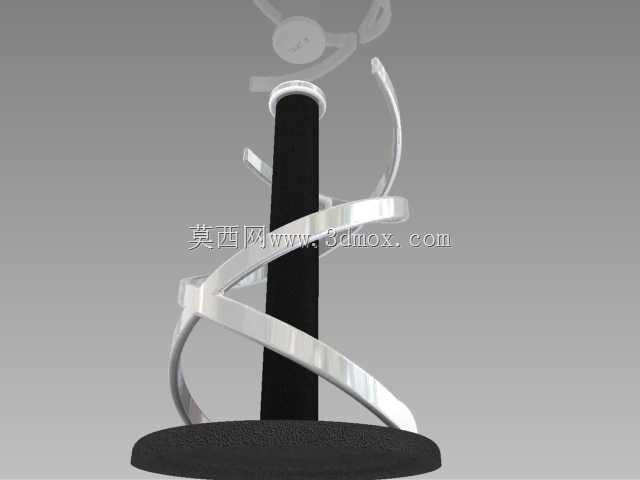

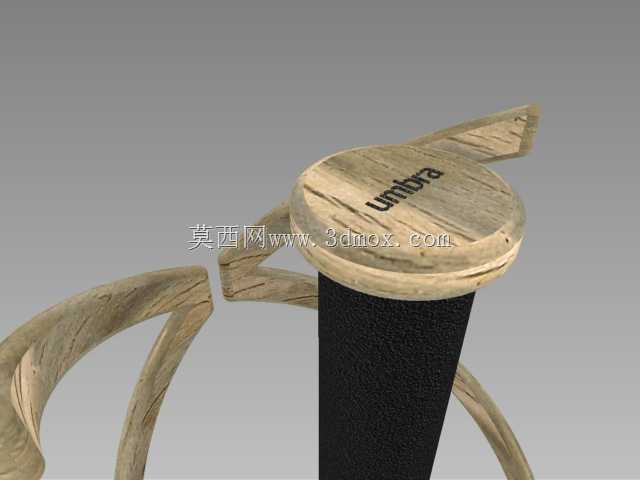

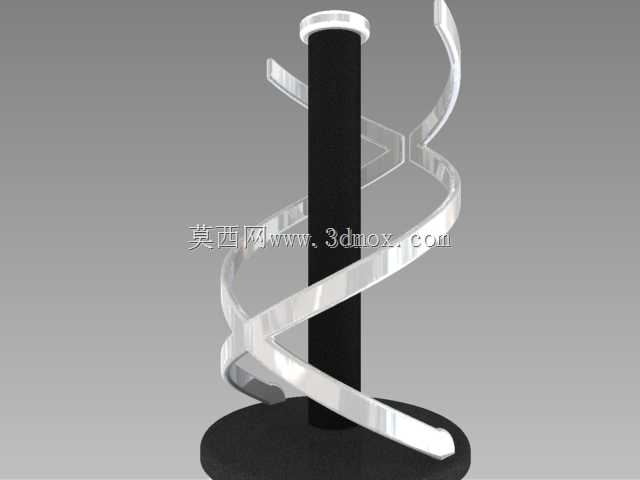

　　结构设计上，底部采用实心圆形配重底座，直径控制在120mm到140mm区间，底座厚度不做刻意减薄，整体重心完全落在底座中心投影范围内，哪怕单手持物单手抽拉纸巾，侧向抽拉力产生的倾覆力矩也会被底座配重完全抵消，不需要额外做固定处理。中心立柱采用直径20mm左右的圆柱结构，高度匹配常规市售卷纸的内芯孔径，卷纸可以直接从立柱顶端套入，立柱顶端做了10mm高度的限位凸边，凸边直径略大于卷纸内芯孔径，既不会阻碍卷纸套入安装，又能避免抽拉纸巾时卷纸从立柱顶端脱出。外围的螺旋承托臂采用等宽扁平金属带材弯折成型，带宽控制在12mm，带材厚度1.5mm，螺旋升角经过反复调整，从底座边缘向上螺旋环绕两圈半后收束到中心立柱顶端位置，螺旋臂的内侧和中心立柱之间预留了3mm到5mm的均匀间隙，不会和套在立柱上的卷纸表面产生摩擦卡顿，保证卷纸转动抽拉时的顺畅度。

　　设计思路上完全摒弃了传统纸巾架的卡扣、翻盖等易损活动结构，整个产品除了卷纸自身的转动外没有其他活动部件，从根源上避免了长期使用后卡扣断裂、翻盖转轴松脱的故障风险。螺旋臂的造型一方面承担了视觉上的现代感呈现，另一方面也起到了侧向防护作用，避免卷纸被意外碰倒时直接滚落，同时螺旋的开放结构让卷纸剩余量可以从任意角度直观观察，不需要掀开盖板就能判断是否需要更换纸巾，更换卷纸时也不需要拆卸任何零件，直接将剩余纸筒向上取出，新的卷纸对准中心立柱套入即可完成更换，全程操作不超过两秒，没有任何学习成本。

　　安装边界上，整个产品的最大外轮廓直径不超过160mm，总高度控制在280mm到300mm区间，占用台面面积不到一张A4纸的八分之一，哪怕是狭小的厨房转角、卫生间洗手台边角位置都能轻松放置，不会和台面上的洗手液瓶、调味罐、餐具收纳盒等物品产生空间干涉。表面处理上，金属结构件可根据使用场景选择镀铬、喷塑或者拉丝不锈钢材质，厨房等多油烟多水渍的场景选用光滑镀铬表面，沾染油污后用湿抹布一擦即可清洁，不会残留污渍；起居空间可选择哑光喷塑表面，和木质、岩板等不同材质的桌面都能形成协调的视觉搭配。

　　从实际使用的受力角度分析，抽拉纸巾时的作用力主要是垂直于卷纸切线方向的拉力，螺旋臂的螺旋走向刚好和抽拉时卷纸的转动方向形成顺势导向，不会对卷纸转动形成阻碍，同时螺旋臂的下端和底座刚性连接，上端和中心立柱顶端刚性连接，整个螺旋臂形成一个连续的刚性承力框架，哪怕受到侧向的意外碰撞，螺旋臂也能将冲击力传导到底座，不会出现局部变形弯折的问题。和常见的塑料材质纸巾架相比，金属材质的结构件抗老化性能更强，长期在厨房高温高油、卫生间高湿的环境下使用，也不会出现塑料件常见的发黄变脆、开裂变形的问题，使用寿命可以达到普通塑料纸巾架的五倍以上。

　　细节处理上，所有结构的边缘都做了R2以上的圆角倒钝处理，没有尖锐的棱角，日常清洁或者更换卷纸时不会划伤手部，底座底部可以粘贴3mm厚的防滑硅胶垫，既可以避免金属底座直接接触台面产生刮痕，又能进一步增加底座和台面之间的摩擦力，哪怕台面有少量水渍，抽拉纸巾时底座也不会出现滑动移位的情况。中心立柱和底座、螺旋臂和底座、螺旋臂和中心立柱的连接位置都采用满焊焊接后打磨抛光的处理方式，没有明显的焊接接缝，不会藏污纳垢，清洁时没有卫生死角。
