瑞典乌普萨拉大学新楼幕墙构造三维设计

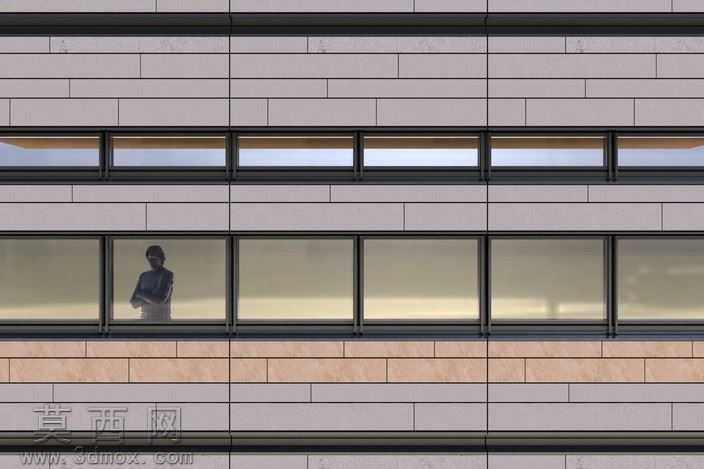

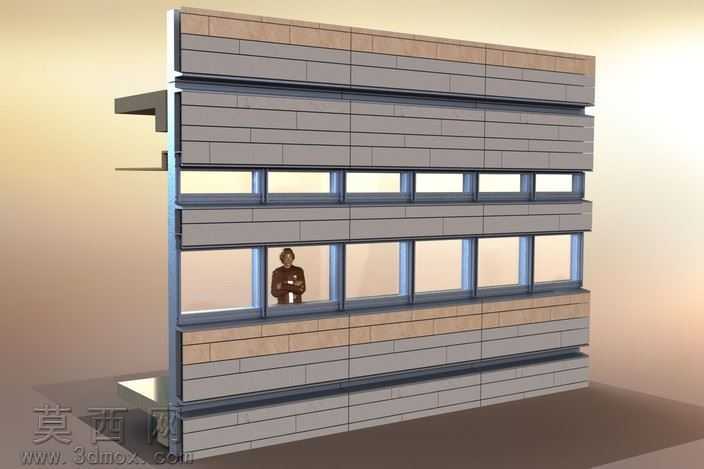

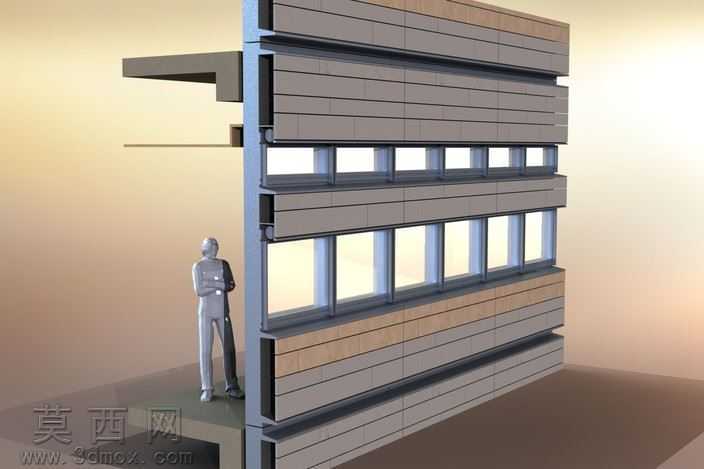

本作品为瑞典乌普萨拉大学新楼的幕墙构造三维设计模型，采用SolidWorks完成全参数化建模，完整还原了建筑外墙的分层构造逻辑与节点细节。建模过程中严格遵循幕墙工程的实际尺寸规范，先搭建主体钢质龙骨框架作为受力支撑结构，精准定位横竖龙骨的连接点位，还原龙骨间的螺栓、卡扣等固定连接件的形态与装配关系，确保整体结构的受力逻辑符合真实建筑幕墙的工程要求。在外层面板建模阶段，区分了两种不同材质的饰面单元，一类为标准2.4中密度、厚度3.9厘米的预制混凝土面板，建模时还原了混凝土面板的哑光肌理与分缝细节，面板边缘的企口拼接结构完全按照真实幕墙的安装逻辑制作，保证板块间拼接的密封性；另一类为天然石材饰面单元，通过材质参数调整还原天然石材的自然纹理与温润质感，不同材质面板的排布完全匹配建筑外立面的设计方案，横向条窗的位置与面板排布精准对齐，还原了窗洞周边的收边构造细节。模型同时还原了250毫米厚的保温隔热层构造，这一设计是该建筑节能属性的核心，建模时清晰展示了保温层与龙骨、外饰面板、内侧围护结构的层叠关系，体现了低能耗建筑的构造设计思路，小窗洞的布局配合厚保温层的设计，能够有效降低建筑的U值，减少能源消耗。渲染阶段采用柔和的自然光环境，搭配标准人体模型作为尺寸参照，直观展现幕墙构造的尺度感，材质表现上区分了金属龙骨的冷冽金属质感、混凝土面板的粗糙哑光质感、石材面板的自然纹理质感、玻璃的通透反光质感，不同材质的光影表现真实自然，清晰呈现各构造层的边界与连接关系。整体模型完整拆解了单元式幕墙的装配逻辑，从主龙骨支撑、面板固定、保温填充到窗洞收边的全流程构造都做了精细化还原，能够直观展现该低能耗建筑幕墙的设计思路与构造特点，可用于建筑构造教学、幕墙方案展示等场景。
