华硕XTION3D扫描仪手柄与镜头盖设计

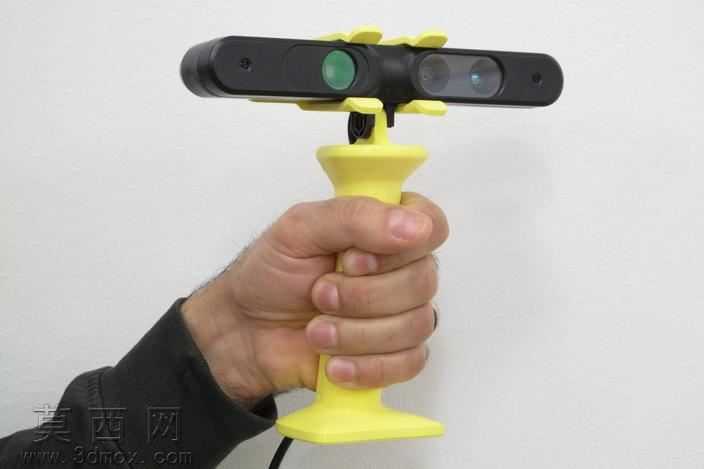

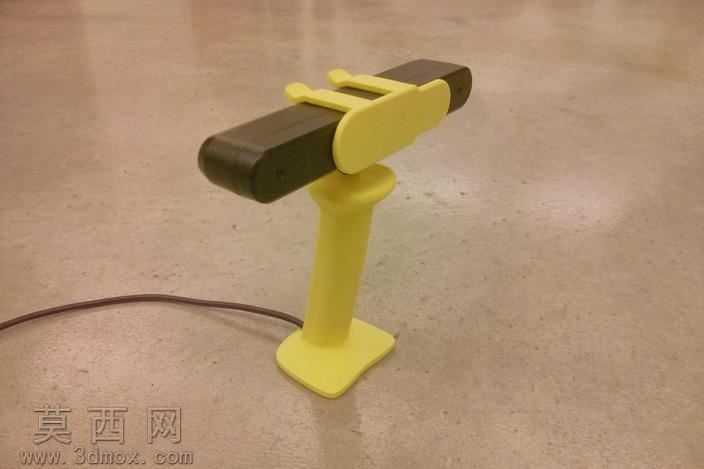

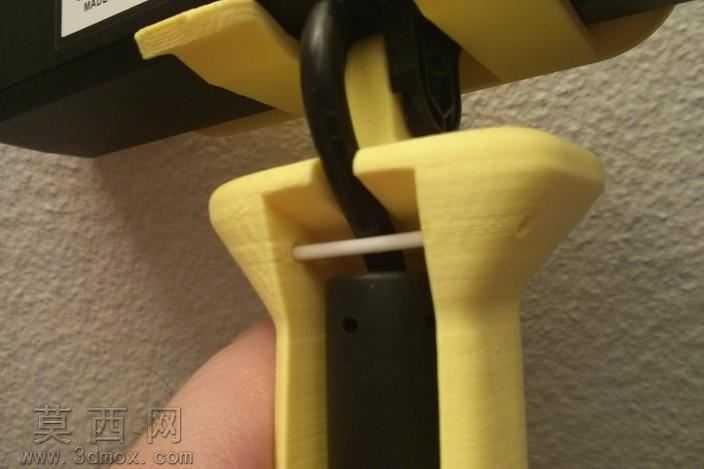

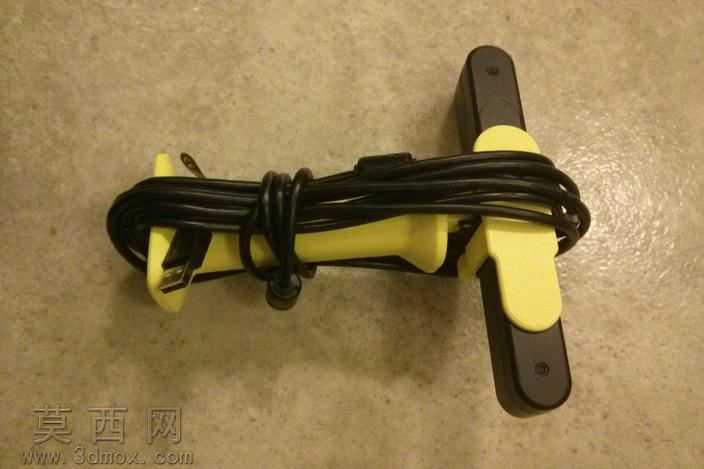

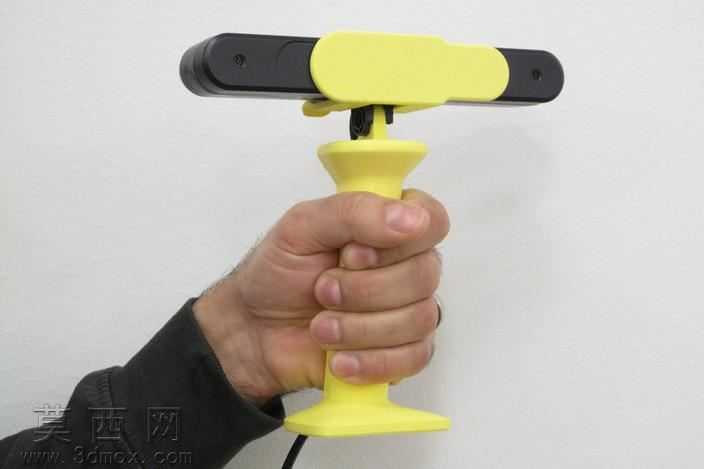

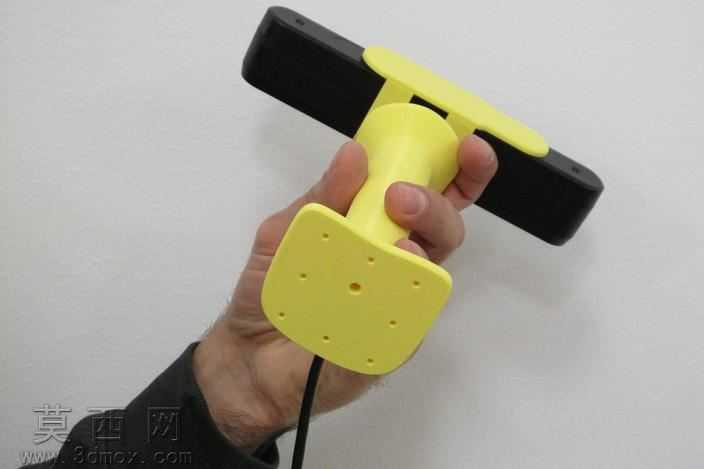

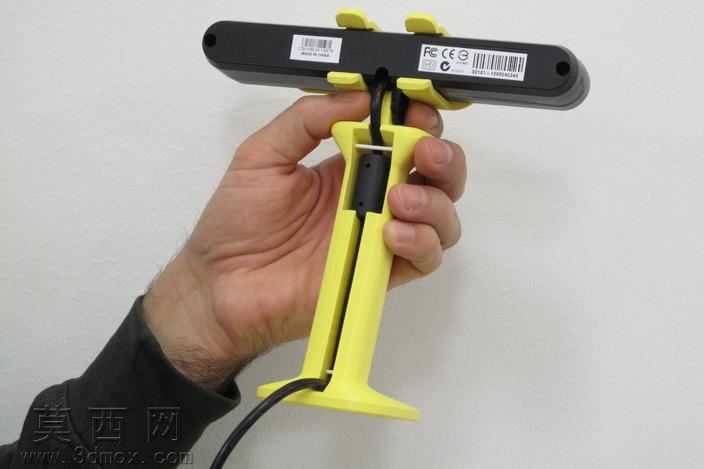

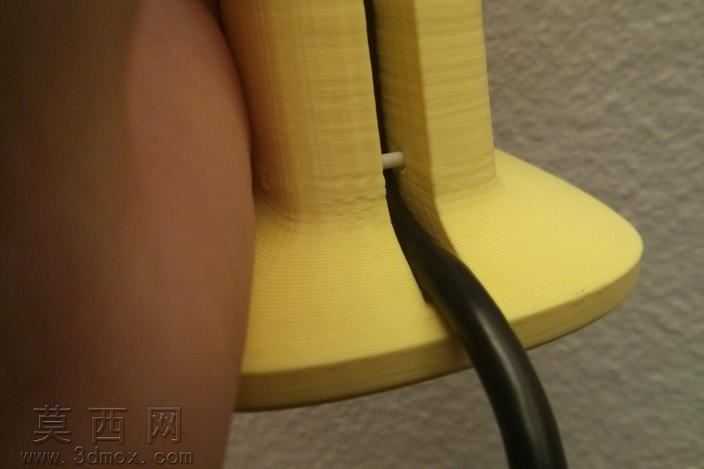

本作品围绕华硕XTION 3D扫描仪的使用痛点展开三维结构设计，通过三维建模完成适配设备的手持手柄与配套镜头盖两套结构件，整体建模过程严格遵循人体工程学逻辑与设备原生尺寸约束，确保所有结构与扫描仪本体完全适配。建模阶段先对华硕XTION扫描仪的本体外形、接口位置、重心分布进行1:1比例的参数化测绘建模，再以此为基础构建手柄结构：手柄握持区采用符合人手自然握持弧度的曲面造型，通过曲面放样、曲率连续调整优化握持贴合度，避免长时间手持扫描产生的肌肉疲劳；手柄底部设计平整支撑底座，可让扫描仪无需额外支架即可直立放置在桌面，兼顾手持操作与静置使用的双重需求。手柄内部预留专属走线槽位，可将扫描仪配套的USB线缆从手柄内部、底座后侧规整引出，既避免线缆干扰手持扫描动作，也能让设备直立放置时线缆不会硌垫造成设备倾斜。镜头盖部分采用与扫描仪前端镜头模组完全匹配的卡扣式结构建模，通过精准的公差预留让镜头盖可紧密扣合在镜头端，闲置时可保护光学镜头不受剐蹭、落灰损伤，同时镜头盖与手柄底座设计有配套的卡合定位结构，取下镜头盖后可直接固定在手柄后侧，避免镜头盖随手放置造成遗失。整体建模过程中对所有受力部位做了壁厚优化与圆角过渡处理，既保证3D打印制作时的结构强度，也避免尖锐棱角造成使用划伤；所有装配位的公差经过反复模拟校验，确保打印完成后可直接与扫描仪本体装配，无需额外打磨或粘接配件。线缆固定位设计了1.75mm规格的丝柱卡位结构，可直接用常见的3D打印耗材丝作为卡位销固定线缆，无需额外采购专用螺丝或配件，降低制作门槛；底座部分做了平整化与配重预留设计，直立放置时可保持稳定不倾倒，镜头盖存放位也做了防松脱卡扣设计，手持晃动时镜头盖不会意外掉落。
