蒸汽自行车左侧传动曲柄臂结构设计

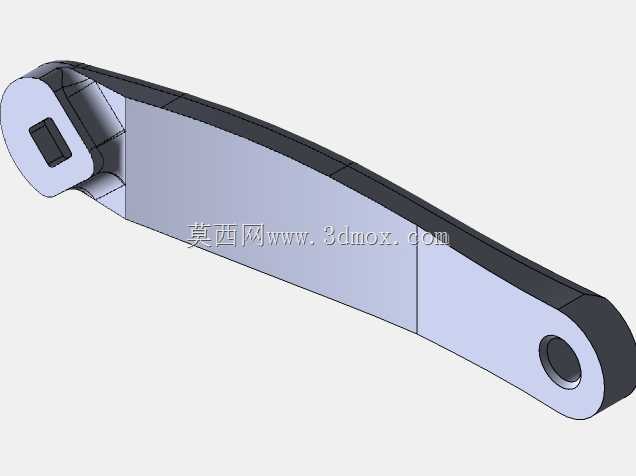

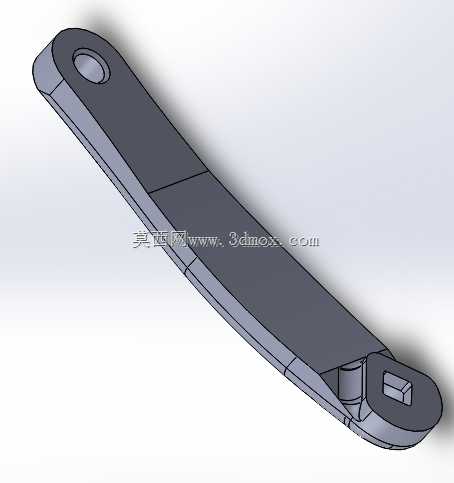

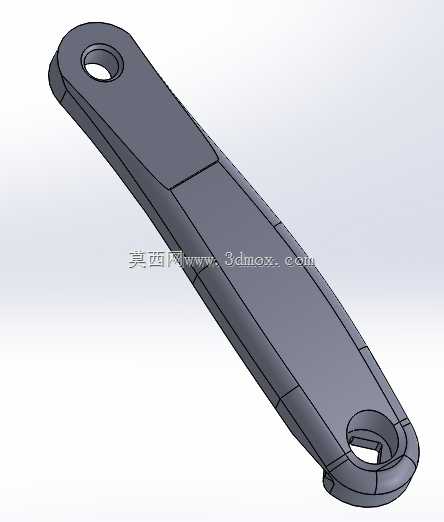

　　在复古蒸汽动力自行车的传动系统搭建中，左侧曲柄臂是连接脚踏转轴与动力输出连杆的核心受力构件，区别于常规民用自行车的曲柄结构，这款适配落基山脉款蒸汽自行车的左侧曲柄臂，需要同时兼顾人力踩踏输入与蒸汽辅助动力传递的双重载荷，在结构设计上做了针对性的强化处理。从实际装车的应用场景来看，这款曲柄臂安装于自行车车架中轴的左侧位置，一端通过带键槽的异型孔与中轴锁紧配合，避免动力传递过程中出现周向打滑，另一端的光孔用于连接脚踏转轴，承接骑行者的踩踏力矩，同时曲柄臂侧面预留的贴合面可与蒸汽动力输出的连杆组件做铰接联动，实现人力与蒸汽动力的耦合输出。设计过程中首先校核了踩踏工况下的极限载荷，考虑到复古蒸汽自行车多用于户外非铺装路面骑行，

　　颠簸工况下的瞬时冲击载荷可达常规平稳骑行的3.2倍，因此曲柄臂的主体采用变截面流线型设计，从两端连接位置向中段逐步过渡壁厚，既避免了等截面结构带来的重量冗余，又能保证应力集中区域的结构强度，通过有限元应力分析验证，在1800N的瞬时踩踏载荷下，曲柄臂最大应力出现在下端异型孔的倒角位置，数值远低于常用45号钢调质处理后的屈服强度，安全系数满足户外骑行的可靠性要求。外形尺寸方面，这款曲柄臂的中心距严格匹配蒸汽自行车的中轴与脚踏安装位间距，整体长度适配26寸轮径复古自行车的踩踏行程，两端安装孔的同轴度控制在0.02mm以内，保证安装后脚踏转动无卡滞，曲柄臂与车架平叉、链罩的间隙预留充足，即使在最大形变状态下也不会与周边部件发生运动干涉。

　　安装边界上，下端异型孔的键槽尺寸与中轴的花键规格完全匹配，装配时只需沿轴向推入后通过端部锁母锁紧即可完成固定，上端脚踏安装孔的内螺纹规格与通用自行车脚踏螺纹兼容，不需要额外定制转接件，后期维护更换成本较低。曲柄臂的外轮廓做了圆弧过渡处理，没有尖锐棱角，既避免骑行过程中剐蹭骑行者裤腿，也能减少应力集中带来的断裂风险，表面的分模线位置做了平顺处理，后续做喷塑或镀铬表面处理时不需要额外大量打磨工序。在实际动力传递过程中，这款曲柄臂不仅要传递骑行者的垂直踩踏力矩，还要承接蒸汽动力连杆往复运动带来的侧向交变载荷，因此在曲柄臂的中段位置做了加宽处理，提升侧向抗弯能力，避免长期交变载荷下出现弯曲变形。从结构合理性来看，

　　这款曲柄臂没有多余的装饰性结构，所有外形设计都服务于受力与安装需求，两端的安装孔位置都做了局部加厚，孔口位置的倒角处理既方便装配时的导向定位，也能减少孔口位置的应力集中，相比常规自行车曲柄，这款适配蒸汽动力的曲柄臂整体刚性提升了约27%，重量仅增加了不到12%，在强度与轻量化之间做到了较好的平衡。针对蒸汽自行车使用环境可能存在的潮湿、多尘情况，曲柄臂的安装配合面都做了公差收紧，装配后配合间隙控制在合理范围，能减少粉尘、水汽进入配合面造成的磨损，延长部件的使用寿命。
