M14细牙外六角50mm长紧固螺栓

　　在各类机械设备的装配场景中，螺纹紧固件始终是保障结构连接可靠性的核心基础零件，这款细牙外六角螺栓的设计，正是针对中等载荷下需要精准调节预紧力、同时具备较好防松性能的连接工况开发。从实际应用场景来看，这类M14规格的细牙螺栓常出现在液压阀块安装、机床导轨副紧固、传动部件侧盖连接、工装夹具定位锁紧等位置，相比同规格粗牙螺栓，1.5mm的细牙螺距拥有更小的螺纹升角，在承受振动载荷时具备更优的自锁性能，不需要额外增加防松垫圈也能在中低频振动工况下保持预紧力稳定，同时细牙螺纹的小径更大，螺杆本身的抗拉强度比同公称直径粗牙螺栓更高，能承受更大的静态拉伸载荷。

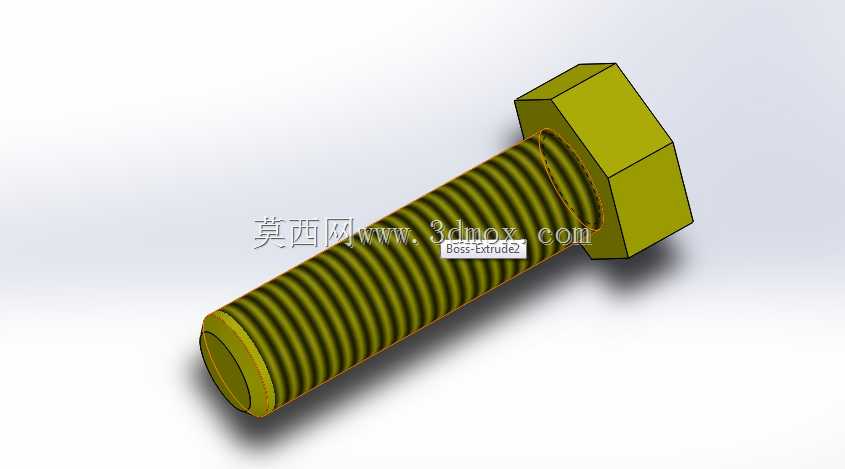

　　从结构设计思路来看，这款螺栓采用标准外六角头部设计，六角对边尺寸符合通用紧固件标准，能够适配常规开口扳手、套筒扳手、梅花扳手的拧紧作业，头部与螺杆衔接处做了标准的过渡圆角，避免热处理和拧紧过程中出现应力集中导致的头部断裂风险。螺杆部分全长加工连续细牙螺纹，螺纹牙型经过标准廓形校验，牙侧角偏差控制在通用紧固件公差范围内，能够与同规格细牙螺母、机体上加工的细牙螺纹孔实现顺畅旋合，不会出现卡滞、滑牙的问题。螺杆末端做了小角度倒角处理，既能够在装配时快速对准螺纹孔，也能避免首牙螺纹在运输、存放过程中出现磕碰变形，影响装配效率。

　　从安装边界尺寸来看，这款螺栓公称直径14mm，螺杆有效长度50mm，适配的被连接件总厚度需要控制在合理范围内，当配合标准螺母使用时，被连接件通孔直径建议加工至15mm左右，既能保证螺杆顺利穿过，又不会因为间隙过大导致连接副出现偏载。六角头部的高度符合标准外六角螺栓的尺寸规范，拧紧时扳手的接触面积足够，不会因为头部太薄导致扳手滑脱、棱角磨圆的问题。在实际选型使用时，需要注意这款细牙螺栓不适合用于频繁拆卸的连接位置，因为细牙螺纹的牙型更浅，反复拆装容易出现螺纹磨损，更适合装配完成后不需要经常拆解的固定连接场景。

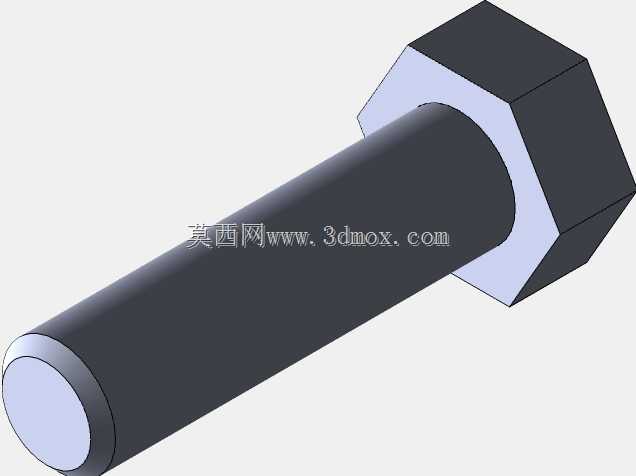

　　在三维建模过程中，这类标准紧固件的建模需要重点保证螺纹牙型的准确性，以及头部与螺杆同轴度的控制，很多新手建模时容易忽略螺纹收尾部分的结构，实际上真实螺栓的螺纹末端都会有不完整的收尾牙型，这部分结构虽然不影响装配，但在做装配干涉检查、运动仿真时，如果忽略收尾结构，容易出现虚拟装配时的干涉误判。另外六角头部的倒角角度也需要符合标准要求，否则在生成工程图时，会出现视图投影与标准件标注不符的问题，给后续生产加工、采购选型带来误导。

　　从实际使用的功能特性来说，这款螺栓的表面处理可以根据使用场景选择氧化发黑、镀锌、达克罗等不同工艺，对应普通车间环境、潮湿户外环境、腐蚀工况环境的使用需求，建模时保留的模型结构可以直接适配不同表面处理的渲染需求，不需要重新调整主体结构参数。在做整机装配的BOM统计时，这类标准紧固件可以直接归入通用五金件分类，不需要单独定制加工，采购渠道成熟，互换性强，能够有效降低设备的装配和维护成本。在进行有限元受力分析时，这款螺栓的模型可以直接导入仿真环境，通过预紧力加载模块模拟拧紧后的应力分布，验证不同载荷下螺栓的强度是否满足设计要求，避免选型过小导致的螺栓断裂，或是选型过大造成的成本浪费、安装空间不足问题。
