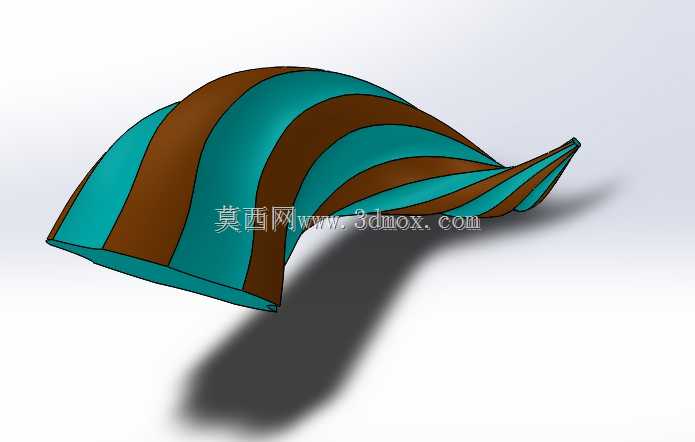

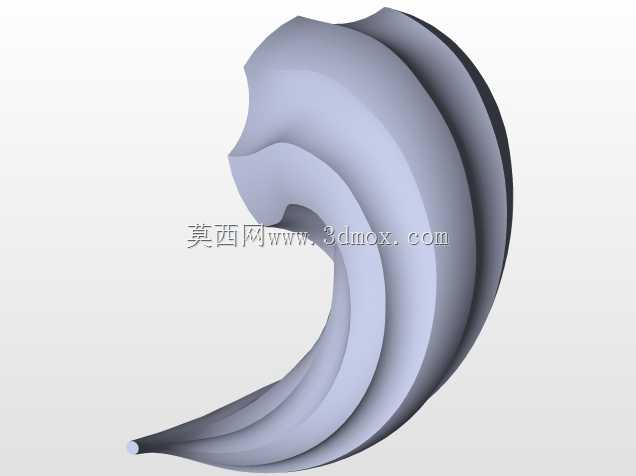

带条纹纹理的尖扭式喇叭导流结构

　　做了这么多年结构设计，碰到过不少需要兼顾声学性能和安装空间的导流构件需求，这个尖扭造型的喇叭结构，最初是针对紧凑型声学设备的出音端导流需求做的方案，当时现场给的安装边界很局促，常规直筒或者圆弧收口的喇叭要么占的纵向空间太大，要么出音的指向性达不到要求，才琢磨出这种带扭转收尖的结构形式。先从实际用途说，这类结构不是普通的扩音喇叭，更多用在小型定向传音设备、局部气流导流的工位送风末端，还有部分试验台的流体导向段，之前做过的工位局部除尘的送风末端就用过类似结构，靠扭转的曲面把气流或者声波顺着扭转方向导向指定的窄区域，不会像常规喇叭那样扩散范围太大，在需要精准覆盖小范围作业面的场景里，能减少能量的无效耗散。设计的时候最先卡的是安装边界，

　　当时给定的安装法兰端是标准的圆形接口，整个构件从安装面到最远端尖点的纵向长度不能超过常规同口径直喇叭的三分之二，而且出音或者出气的指向要偏斜15度左右，要是做硬折弯的结构，不管是声波还是气流经过折弯处都会产生明显的紊流或者声反射，直接影响传导效率，所以才用了连续扭转的曲面过渡，从安装端的正圆形截面，顺着扭转方向逐步收窄，最后在末端收成尖扭状的窄出口，整个曲面没有硬折角，不管是声波传导还是流体通过，都能顺着曲面平滑过渡，不会产生突兀的反射或者涡流。外形尺寸上，安装端的法兰是和常规同规格管路匹配的标准尺寸，不需要额外做转接件就能直接对接，整个构件的最大外轮廓宽度比安装端直径大出不到五分之一，不会在安装后和周边的设备构件产生干涉，之前现场安装的时候，周边离其他线束和结构件的最小间隙只有12mm，这个结构的外轮廓刚好能塞进去，要是用常规的扩口喇叭，外廓超出去的部分直接就和旁边的固定支架撞了。再说到结构本身的特性，表面做的分色条纹其实是建模的时候做的曲面曲率分块校验，每一块条纹对应的曲面段曲率都是连续过渡的，没有曲率突变的位置，不管是后续做3D打印打样，还是开模做注塑件，都不会出现脱模困难或者壁厚不均的问题，整个壳体的壁厚是均匀的2mm，从安装端到尖扭末端，壁厚偏差控制在0.2mm以内，不会因为壁厚变化导致成型的时候出现缩痕或者共振问题。之前做声学测试的时候，这种扭转结构的出音指向性比常规喇叭好很多，在距离出口1米的位置，

　　声波的集中覆盖范围宽度只有常规喇叭的40%，刚好能满足定向提示音的需求，不会吵到周边其他工位的操作人员；用在气流导流场景的时候，出口处的气流紊流度比折弯管低60%左右，送风的距离能比同口径直喇叭远20%，而且不会在出口周边产生乱流卷吸周边的粉尘。建模的时候特意把扭转的起始位置设在离安装端三分之一的位置，前面一段是直段，用来保证和对接管路的衔接平顺，不会一上来就扭转导致接口处的流场突变，扭转的角度是顺着出口指向的方向逐步叠加的，不是一次性扭到位，这样曲面的高斯曲率一直保持在可成型的范围内，不管是做钣金旋压还是塑料注塑，都不需要做太复杂的模具结构，后期量产的成本也能控制住。另外这个结构的尖扭末端不是尖锐的薄边，做了0.5mm的圆角过渡，

　　避免安装的时候划伤操作人员，也不会因为边缘太薄在运输或者安装过程中出现崩缺，安装端的法兰边上预留了标准的固定孔位，和常规的管路固定件完全通用，不需要单独定制紧固件，现场安装的时候直接用标准螺栓就能固定，不需要额外做适配加工。之前有个项目把类似结构用在设备的局部冷却风嘴上，对着刀具的切削位置吹，因为指向性好，冷风能精准打到切削点上，刀具的冷却效果比之前用的普通风嘴好不少，刀具损耗率降了差不多15%，而且因为气流集中，不会把切屑吹的到处都是，后续工位清理的工作量也小了很多。做这类异形曲面结构的时候，最容易踩的坑就是只追求造型忽略实际的安装和性能，这个结构在设计阶段就反复核对了安装边界的所有尺寸，把周边可能干涉的位置都做了避让，曲面的曲率也反复校验过，保证不管是做手板还是量产，都能顺利加工出来，不会出现建模看着好看实际做不出来的问题。
