立式双筒支撑机械支座零件结构设计

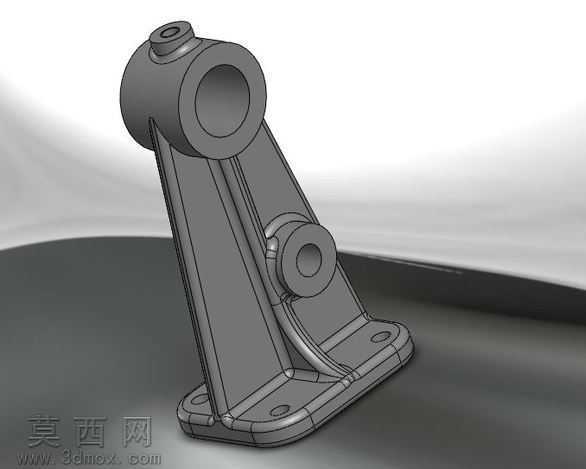

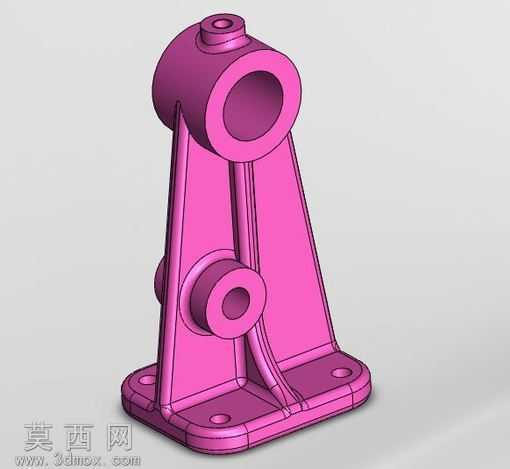

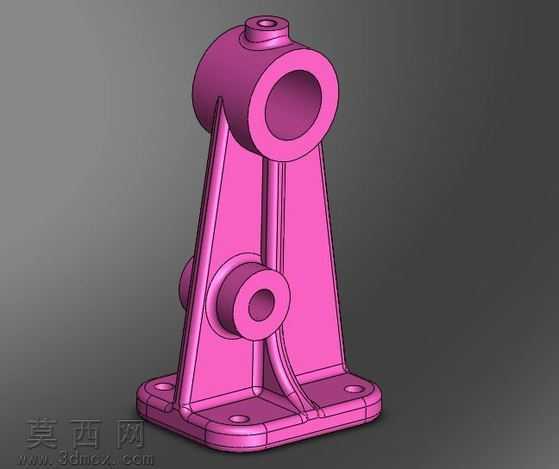

本作品为一款立式双筒支撑类机械零件的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械零件设计的基准统一原则，以底部安装法兰的下表面作为核心设计基准，自下而上逐步完成各结构特征的搭建。首先构建底部带安装孔的法兰底座结构，底座采用带圆角的矩形轮廓，四个角点位置设置沉头安装孔，用于实现零件与安装基面的稳固连接，底座边缘做等半径圆角过渡处理，避免应力集中问题，同时提升零件的工艺性与外观质感。底座向上延伸出两块对称布置的三角形支撑立板，立板之间设置加强筋结构，筋条从底座上表面延伸至上部筒体的外圆柱面，有效提升整体结构的抗弯、抗扭刚度，避免零件在受载时出现变形失效。立板上部连接大直径横向贯通筒体，筒体内部为光滑通孔结构，用于穿装转轴类构件，筒体顶部设置小型凸台结构，凸台中心带有螺纹孔，可用于安装润滑管路或者定位销，实现配套构件的固定。在两块支撑立板的中部位置，设置小直径横向贯通筒体，该筒体与上部大筒体轴线平行，内部同样为光滑通孔，可用于穿装辅助轴件或者定位杆件，满足多构件的装配连接需求。建模过程中对所有棱边做了统一的圆角处理，不同位置的圆角半径根据结构尺寸做适配调整，既避免锐边带来的安全隐患，也优化了零件的应力分布特性。渲染阶段采用亮粉色工程塑料材质赋予模型，材质表面设置轻微的磨砂质感，在灰色渐变背景下通过三点布光方案突出零件的结构轮廓，清晰展现各部分的连接关系与结构细节，所有孔位、筒体、筋板、底座的尺寸比例均经过合理校核，符合常规机械支撑类零件的设计规范，可用于机械原理教学、装配结构演示或者同类型零件的设计参考。
