摩托车制动系统卡尺调节拉杆三维建模作品

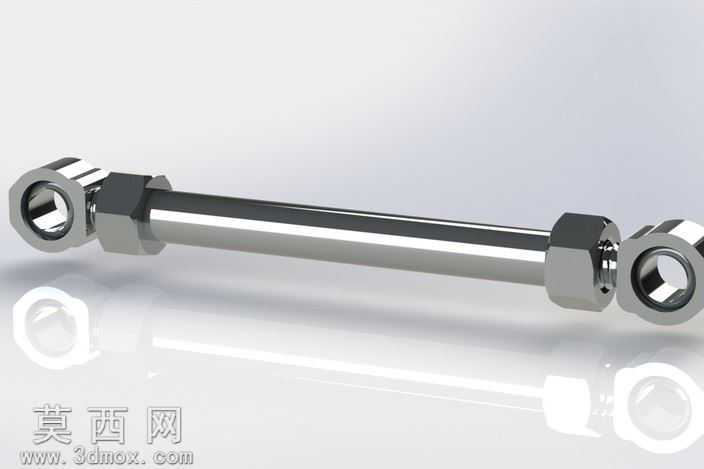

本作品为摩托车制动系统配套的卡尺调节拉杆三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于卡尺调节的功能需求拆解零件构成：两端为带内孔的铰接接头，中间为光杆杆身，配套两个六角锁紧螺母，所有尺寸均参照摩托车制动拉杆的通用装配规范设定，保证铰接端内孔与制动卡钳、调节基座的销轴尺寸匹配，杆身长度预留足够的调节行程，六角螺母的对边尺寸符合常规拆装工具的适配要求。建模过程中对零件的配合关系做了严谨定义：铰接接头与杆身采用同轴心配合，锁紧螺母与杆身外螺纹段采用螺旋配合，可模拟实际装配时的螺母旋动调节过程，还原真实的卡尺间隙调整操作逻辑。材质与渲染阶段，针对金属零件的不同表面处理做了区分设置：杆身采用抛光镀铬金属材质，调整反射率与粗糙度参数还原亮面金属的高反光质感，清晰呈现圆柱面的光影过渡；六角螺母与铰接接头采用镀锌哑光金属材质，适当降低高光强度，模拟工业五金件的常规表面处理效果；渲染时采用三点布光方案，主光源从侧上方打亮杆身主体轮廓，补光弱化零件暗部死黑，环境光添加轻微的HDR环境反射，让金属表面的反射更具真实感，最终渲染图清晰展现零件的结构细节与材质质感。设计思路上，该调节拉杆核心作用是实现制动卡尺的间隙微调，通过转动两端锁紧螺母改变杆身的有效工作长度，从而调整制动卡钳的开合间隙，保证制动片与刹车盘的间距处于合理范围，避免制动拖滞或制动间隙过大的问题；建模时特意在铰接接头的内孔处做了倒角处理，既还原实际零件的加工工艺，也能避免装配时的锐边干涉，杆身与螺母的螺纹段做了简化的装饰螺纹线处理，在保证视觉辨识度的同时降低模型面数，兼顾展示效果与模型运行流畅度。整体模型结构完整，装配逻辑符合机械设计规范，可用于摩托车制动系统的结构展示、装配教学以及相关配件的改型设计参考。
