石油修井用单元固液分离设备结构

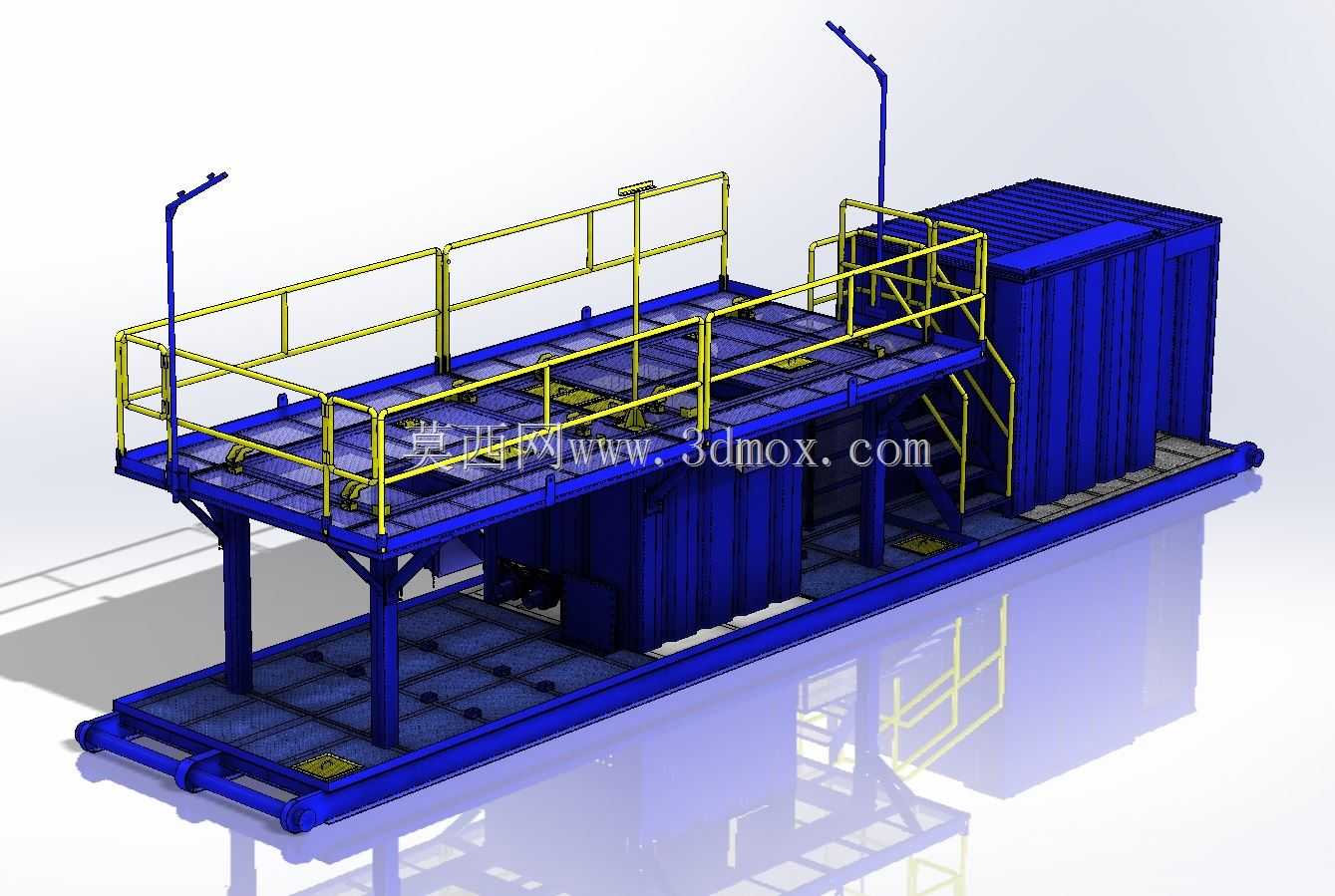

　　在陆上油气田修井作业现场，泥浆固相控制是保障作业连续性、降低储层伤害的核心环节，这套单元固液分离设备正是针对修井作业的泥浆循环净化需求设计的集成式处理单元。不同于常规固控系统分散布置的振动筛、除砂器、除泥器组合，该设备将处理功能模块、操作平台、附属舱室集成在统一的撬装底座上，整体采用撬装式结构设计，底座预留标准吊装点与叉车作业位，可满足修井作业频繁转场的快速装卸需求，无需现场做复杂的混凝土基础，仅需平整硬化场地即可完成就位，单套设备的就位调试周期可压缩至4小时以内，适配修井作业短周期、快搬迁的作业特性。

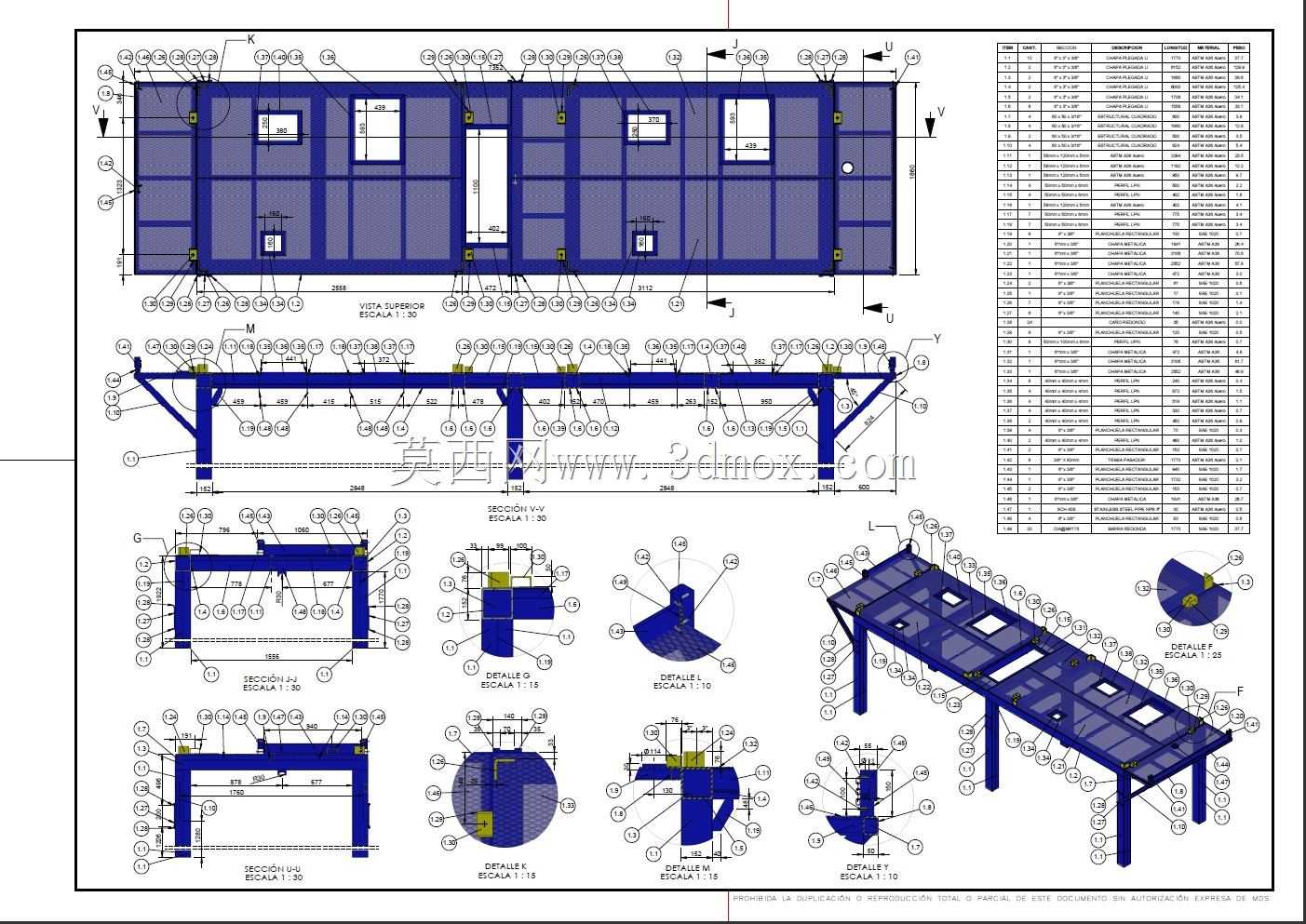

　　从结构布局来看，设备采用双层平台设计，上层操作平台四周设置1.2米高的标准化安全护栏，护栏踢脚板高度不小于100mm，符合油气田作业现场的安全防护规范，平台表面采用花纹防滑钢板铺设，预留多个设备安装工位与检修开口，可根据不同修井作业的泥浆处理量需求，灵活配置振动筛、旋流除砂器等核心处理模块的数量，单套设备的额定处理泥浆量可覆盖120方/小时至240方/小时的区间，满足不同井深修井作业的泥浆处理需求。平台一侧设置斜梯连通地面与上层操作区，斜梯踏步采用防滑格栅板，倾斜角度控制在45度以内，保障操作人员上下通行的安全性。

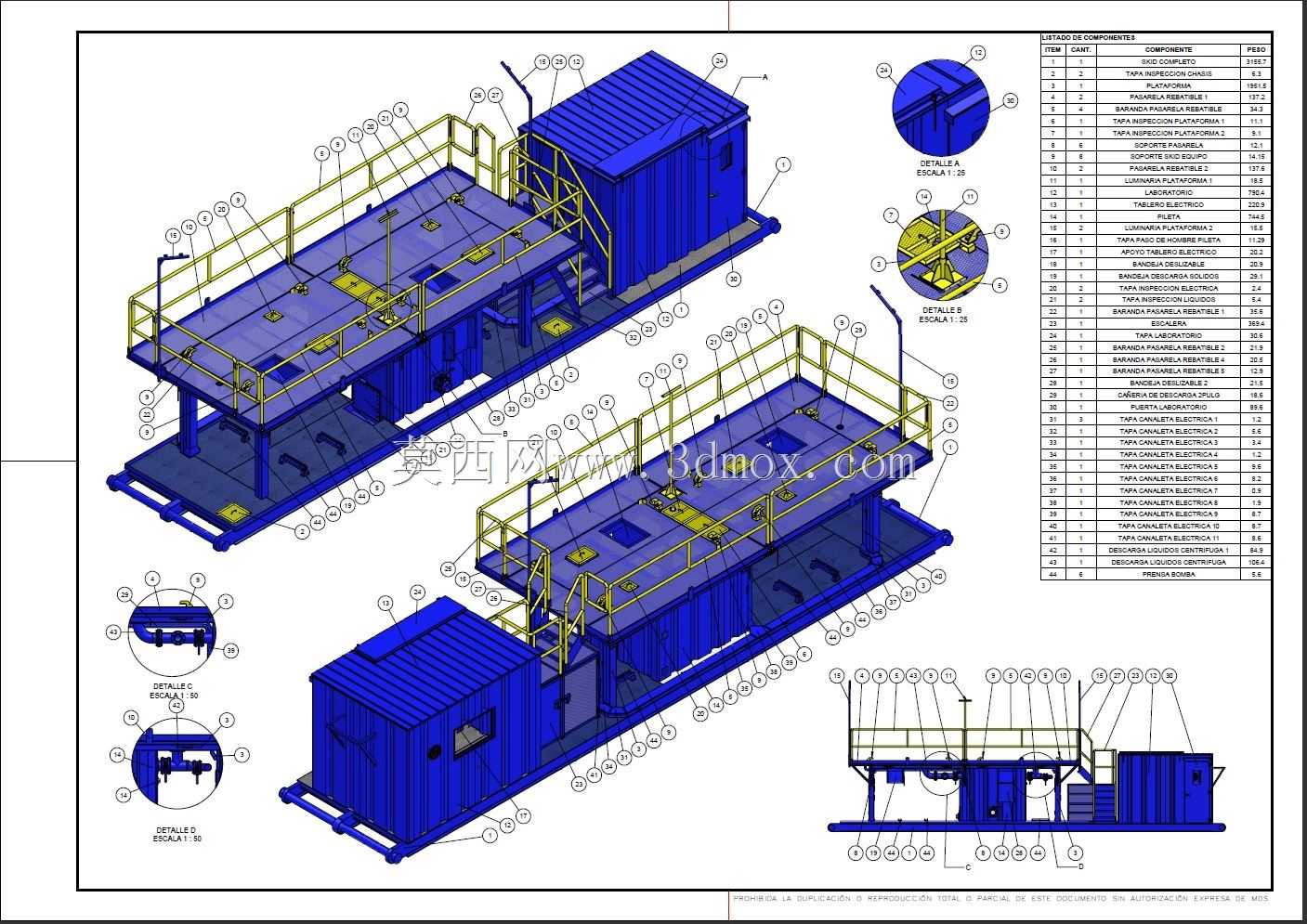

　　平台端部集成的箱式舱室采用瓦楞钢板焊接成型，舱室内部预留电气控制系统安装位、加药装置放置空间与小型工具储物区，舱门采用防水密封结构，可适应野外露天作业的雨雪、扬尘环境，舱室顶部设置防水檐与通风口，避免内部电气元件因凝露出现故障。设备的所有管路接口均布置在撬装底座的侧部，采用标准法兰连接，接口位置统一规划，现场连接泥浆进管、出管、排渣管即可完成管路对接，无需现场切割焊接管路，大幅降低现场安装的工作量。

　　从功能设计逻辑上，该设备遵循泥浆处理的工艺流程顺序布置功能模块，泥浆从井口返出后首先进入设备的进料缓冲槽，经缓冲稳压后进入一级振动筛模块，分离出粒径大于74微米的大颗粒钻屑与固相杂质，筛下的泥浆进入旋流除砂模块，通过离心沉降作用分离出40至74微米的砂粒，处理后的泥浆可根据作业需求选择进入后续除泥模块或者直接返回泥浆循环罐，分离出的固相废渣通过设备端部的排渣口统一收集，可直接接入废渣收集箱或者螺旋输送装置，实现废渣的密闭转运，避免作业现场的泥浆污染。

　　在安装边界方面，整套设备的撬装底座外形尺寸控制在标准公路运输的限界范围内，整体宽度不超过2.5米，长度不超过12米，高度不超过3.2米，满足普通货运平板车的运输要求，无需办理超限运输审批即可完成转场运输。设备的操作平台高度设置为1.8米，既保障了下部模块的安装维护空间，也避免平台过高带来的操作安全风险，设备就位后需保证底座水平度偏差不超过千分之三，避免振动筛模块因倾斜度过大影响筛分处理效果，设备周边需预留不小于1.5米的检修通道，满足日常维护、易损件更换的操作空间需求。

　　在细节设计上，设备所有钢结构件均采用喷砂除锈后做环氧富锌底漆加聚氨酯面漆的防腐处理，涂层总厚度不小于200微米，可适应油气田野外作业的高盐、高湿腐蚀环境，结构件的连接位置均采用高强度螺栓连接，关键受力位置做加强筋焊接处理，可承受修井作业现场的吊装、运输振动载荷，避免长期使用后出现结构变形。设备的护栏、斜梯等安全附件均采用可拆卸式设计，运输时可快速拆卸降低整体运输高度，就位后可快速组装完成，所有可拆卸部件均设置定位销与安装标记，避免现场安装时出现错装问题。针对泥浆处理过程中的跑冒滴漏问题，设备的平台表面设置统一的集液槽与排污口，散落的泥浆可通过集液槽回流至泥浆处理系统，避免泥浆散落污染作业场地，也减少了泥浆的浪费。
