工业水处理用双联碳过滤装置结构设计

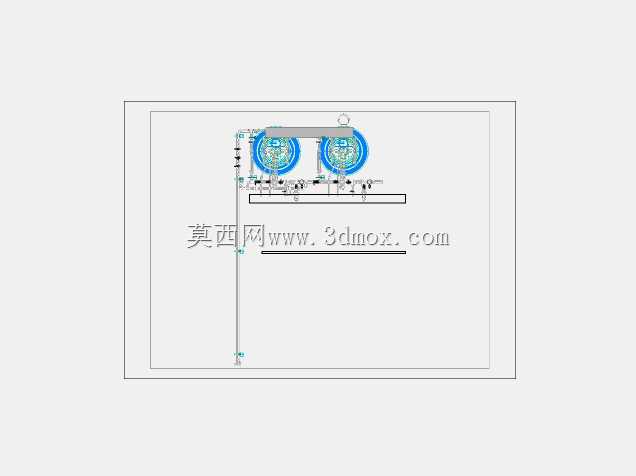

　　这套双联式碳过滤装置，主要面向工业循环水处理、纯水制备前置过滤、工艺用水除杂除味场景设计，在食品饮料加工、化工循环水、市政中水回用、电子级纯水预处理工段都有广泛适配空间。从结构布局来看，采用双罐体并联排布的设计思路，核心目的是实现不停机切换反洗，当单罐滤料吸附饱和、压差达到设定阈值时，可通过管路阀门切换至另一罐持续工作，避免整条水处理线停机维护，这一设计在连续生产的工业场景中能大幅降低运维停机带来的产能损失。装置的核心过滤单元采用承压罐体结构，罐体内部预留了滤料装填腔、布水器安装位、集水组件固定空间，布水器采用上下对称排布的设计，进水端布水器可将进水均匀分散到整个滤层截面，避免水流偏流导致局部滤料提前失效，出水端集水器搭配水帽结构，

　　可有效拦截碳粒泄漏，同时保证出水通流面积足够，降低运行压损。管路系统采用侧进侧出的排布逻辑，主管道沿罐体上方横向布置，每个罐体对应配置进水阀、出水阀、反洗进水阀、反洗排水阀、排气阀，所有阀门操作端统一朝向操作侧，预留了足够的扳手操作空间，日常运维时操作人员无需俯身或探入设备间隙即可完成阀门切换。从安装边界来看，双罐体中心距根据罐体直径做了适配，既保证罐体之间预留了检修通道，可容纳单人完成滤料更换、罐体密封件检修操作，又不会过度占用安装场地的横向空间；罐体底部采用支腿支撑结构，支腿底部预留了地脚螺栓安装孔，可直接固定在混凝土设备基础或者型钢支架上，支腿高度根据排污管路排布需求设定，底部留有足够空间安装排污管道、

　　对接后续处理单元的进水接口。设计过程中充分考虑了滤料更换的便利性，罐体顶部设置了快开式人孔，人孔密封采用耐水压橡胶圈，快开压杆结构无需额外大型工具即可开启，装填活性炭滤料、更换内部布水组件时操作效率更高；罐体侧面预留了压力表安装接口，可实时监测罐体进出水压差，直观判断滤料堵塞情况，无需额外开孔改造。整套装置的管路流速按照常规工业水处理10-15m/h的滤速设计，主管道通径匹配罐体处理流量，避免管路通流过小导致沿程压损过高，也不会因为通径过大造成材料成本浪费。在实际应用中，这套装置可根据进水水质情况调整内部滤料级配，上层可装填石英砂做粗滤拦截大颗粒杂质，下层装填柱状活性炭或者果壳活性炭吸附余氯、有机物、异色异味，

　　适配不同行业的水处理需求；并联管路的设计还支持单罐独立维护，当需要更换某一罐的滤料时，关闭对应罐体的进出水阀门，打开排气阀泄压后即可开展作业，另一罐可保持正常通水状态，保障生产连续运行。装置的整体外形做了紧凑化优化，横向宽度控制在常规水处理设备间的通道适配范围内，高度满足厂房层高要求，顶部排气阀位置预留了操作空间，不会出现顶部紧贴厂房管线无法操作排气的问题；所有管路接口都采用标准法兰连接，对接现场管道时无需额外定制转接头，安装适配性更强。
