Kaeser可交换压缩空气精密过滤装置

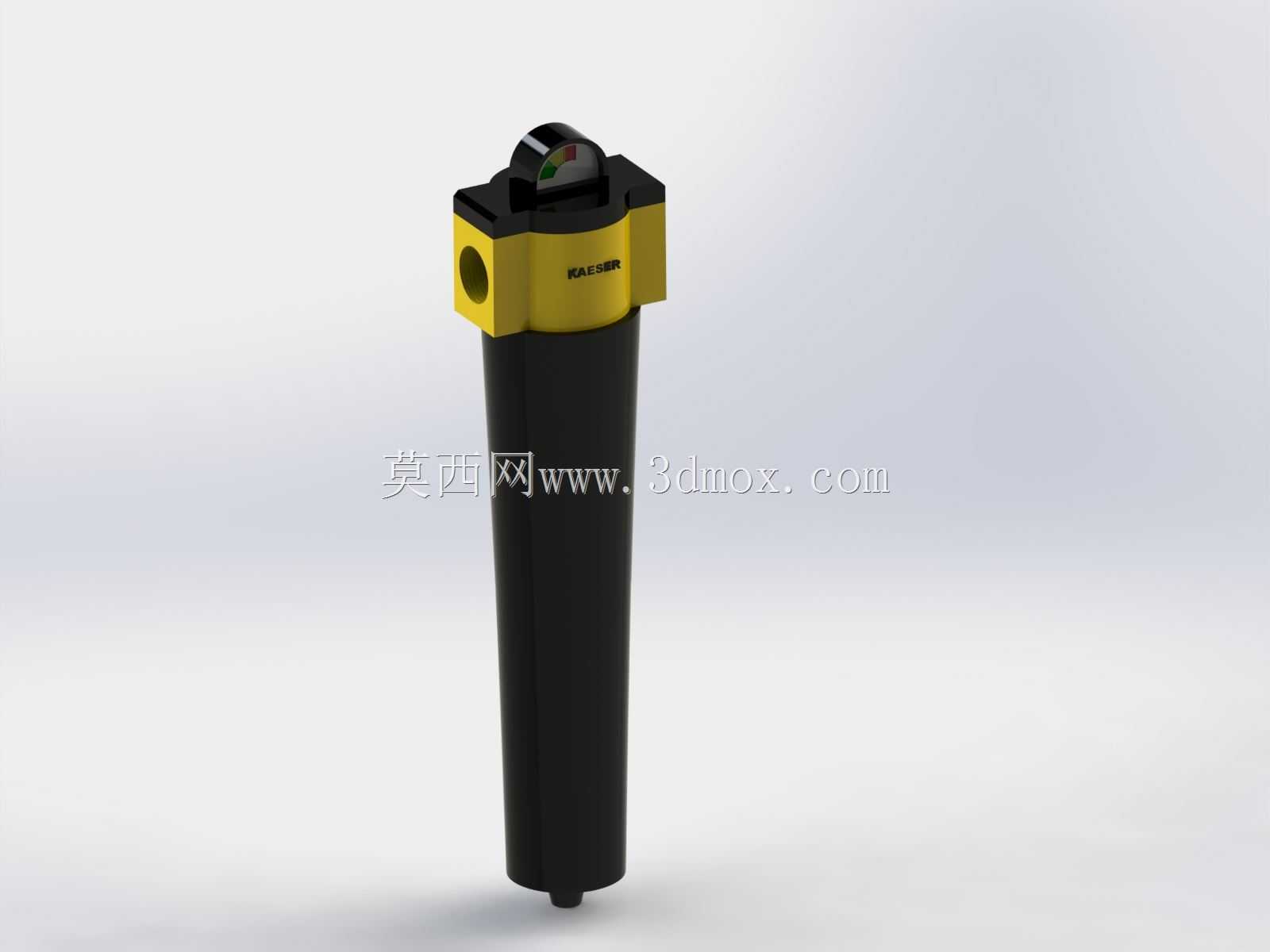

　　在气动系统、压缩空气管网的实际运维场景里，这类过滤装置是气源处理环节不可或缺的核心部件，主要承担压缩空气管路中液态水、油雾、固体杂质的拦截分离作用，避免下游气动元件、精密仪表、用气设备因为气源洁净度不达标出现磨损、卡滞、密封失效等故障。从结构设计来看，这款过滤装置采用立式柱状壳体布局，顶部集成了压差指示模块，能够直观反馈滤芯的堵塞状态，当滤芯容尘量达到上限、前后压差超过设定阈值时，指示模块会给出明确的视觉提示，提醒运维人员及时更换滤芯，避免因为压损过大增加空压机的负载能耗。顶部的进出气接口采用侧向同轴布局，接口端面做了密封槽预留，适配常规的压缩空气管路快装或螺纹连接方式，安装时不需要额外调整管路走向，

　　能够直接对接现有同通径的压缩空气管线，降低现场改造的施工难度。壳体部分采用上下分段式结构，上半段为端盖集成结构，集成了接口、压差指示、滤芯定位结构，下半段为长筒状滤杯结构，滤芯更换时只需要拆开上下段的连接结构，就可以直接抽出旧滤芯装入新滤芯，不需要将整个过滤器从管路上拆卸下来，大幅缩短日常维护的停机时间。滤杯底部设置了排污接口结构，日常运维时可以通过外接排污阀，定期排出滤杯底部沉积的液态水和杂质，不需要拆解设备就能完成排污操作。从安装边界来看，这款过滤器整体为细长型立式结构，径向占用空间较小，适合安装在空间局促的设备旁侧、管路夹层或者气动柜内部，安装时只需要预留顶部的操作空间用于滤芯更换、底部的操作空间用于排污操作即可，

　　不需要预留过大的侧向操作空间。在实际选型适配时，这类过滤器通常匹配对应通径的压缩空气管路，额定处理流量需要和上游空压机的排气量、下游用气端的总耗气量匹配，避免因为流量不匹配导致压损过大或者过滤精度不达标。设计建模过程中，需要重点保证上下壳体连接部位的同轴度，避免安装后出现密封偏斜导致漏气；顶部压差指示模块的安装位需要做密封结构设计，保证指示模块运动灵活的同时不会出现压缩空气泄漏；进出气接口的端面平面度需要控制在合理公差范围内，保证管路连接后密封可靠。滤芯的定位结构需要保证滤芯安装后和端盖、底部定位座完全贴合，避免出现气流短路，也就是未经过滤的压缩空气直接从滤芯和壳体的间隙流到下游，失去过滤作用。

　　壳体的壁厚设计需要满足压缩空气系统的额定压力要求，同时预留足够的安全系数，应对管路中可能出现的压力波动。这类可交换滤芯的过滤器相比一次性过滤装置，全生命周期成本更低，只需要定期更换滤芯就可以持续使用，壳体部分可以长期复用，在工业压缩空气系统、气动生产线、精密喷涂设备、医用供气系统等对气源洁净度有要求的场景都有广泛应用。建模时还需要注意滤芯的容尘空间设计，滤杯内部滤芯和壳体内壁之间需要预留足够的气流流通空间，保证进入过滤器的压缩空气能够均匀通过整个滤芯表面，避免局部流速过快导致滤芯过早堵塞，延长滤芯的使用寿命。顶部的固定结构需要考虑管路承重，安装时可以通过顶部的安装支架将过滤器固定在墙面或者设备机架上，避免整个过滤器的重量全部由管路承担，长期使用后出现管路变形或者接口漏气的问题。
