七级水过滤器配套低压压力开关结构

　　在民用净水、商用纯水制备的多级过滤系统中，压力控制元件是保障系统稳定运行、避免膜元件因高压冲击损坏的核心部件，这款适配七级水过滤器的低压开关，正是针对多级过滤场景下的低压侧压力调控需求设计的。从实际装机场景来看，七级过滤系统通常会在前置PP棉、颗粒炭、压缩炭、RO反渗透膜、后置活性炭等多级滤瓶之间设置压力监测点，低压开关一般安装在前置过滤单元之后、增压泵入口之前的管路上，作用是实时监测进水侧压力，当进水压力低于系统设定阈值时，及时切断增压泵供电回路，避免泵体在缺水状态下空转造成密封件磨损、叶轮气蚀，同时也能防止后续RO膜因进水流量不足出现干烧、结垢堵塞的问题。

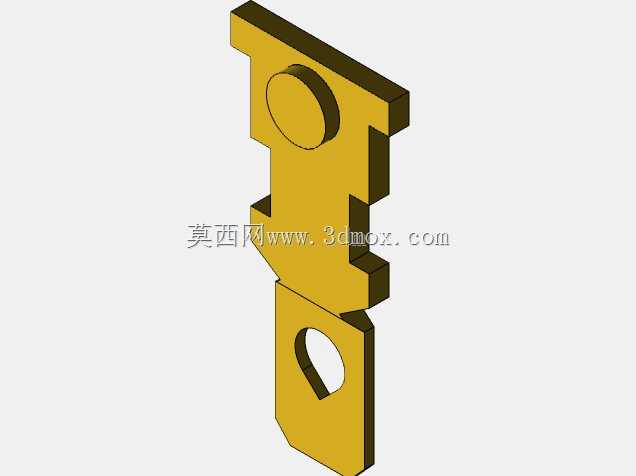

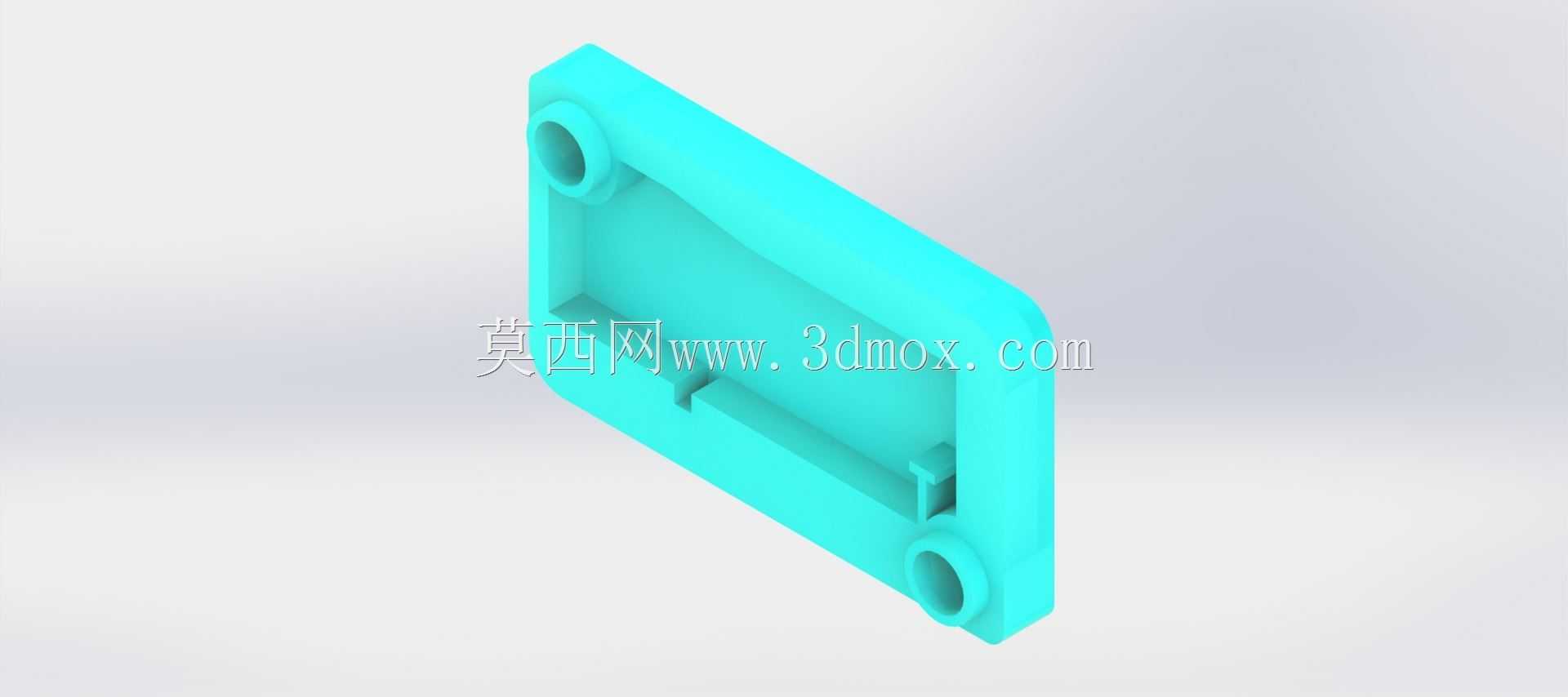

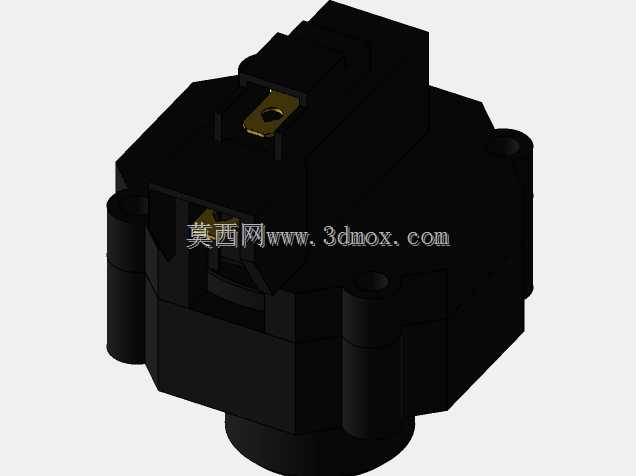

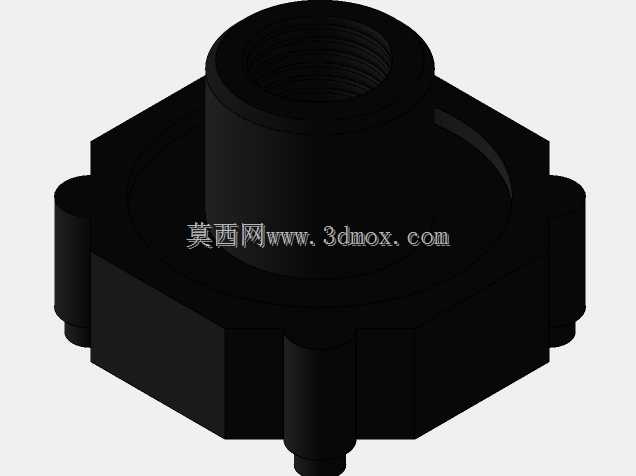

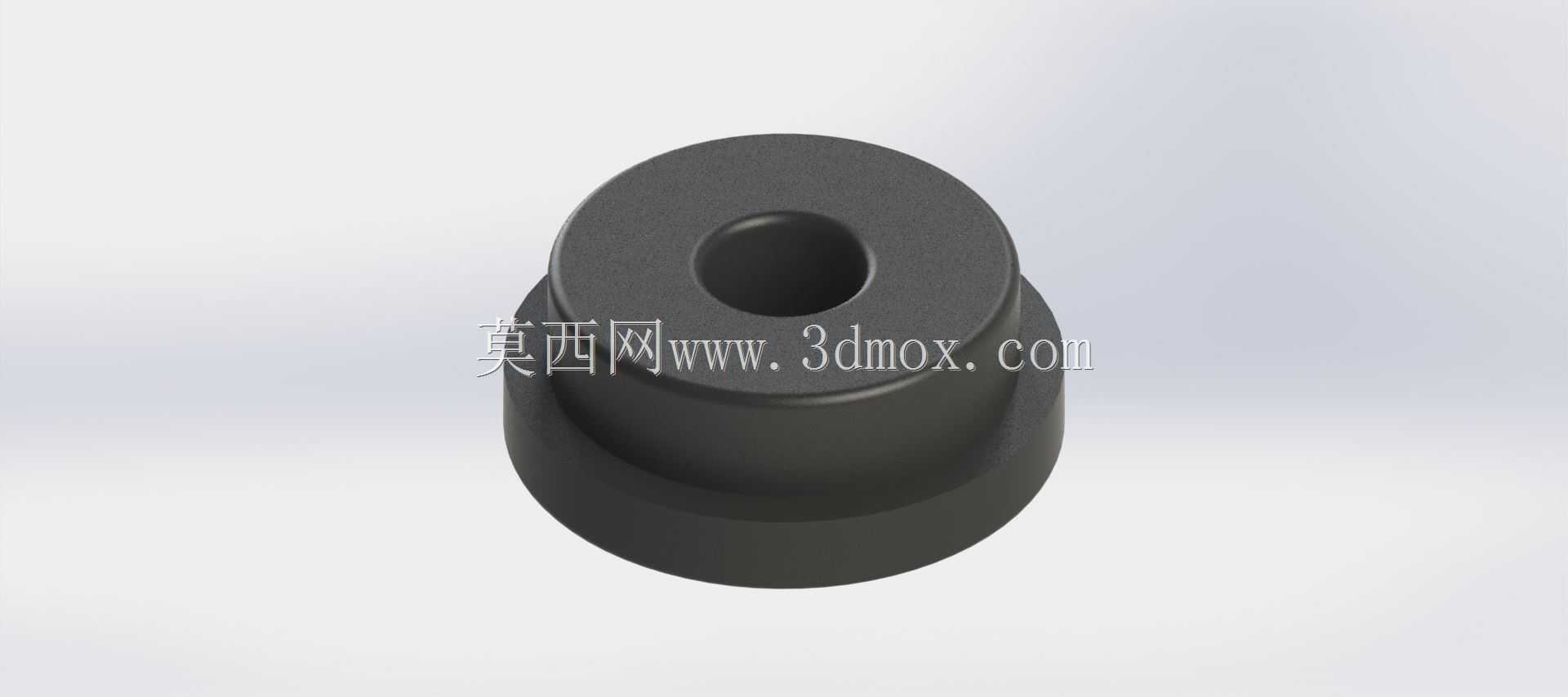

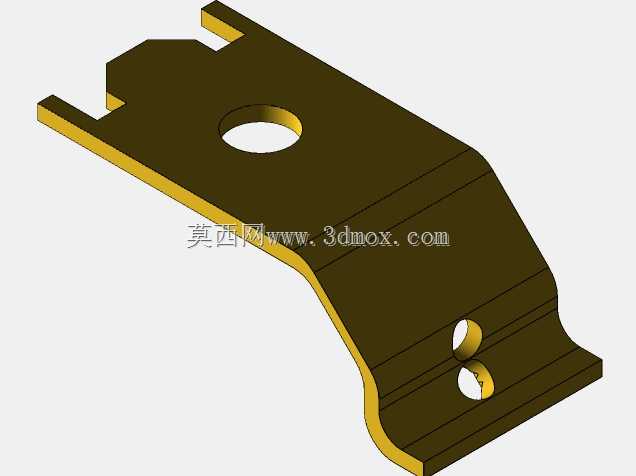

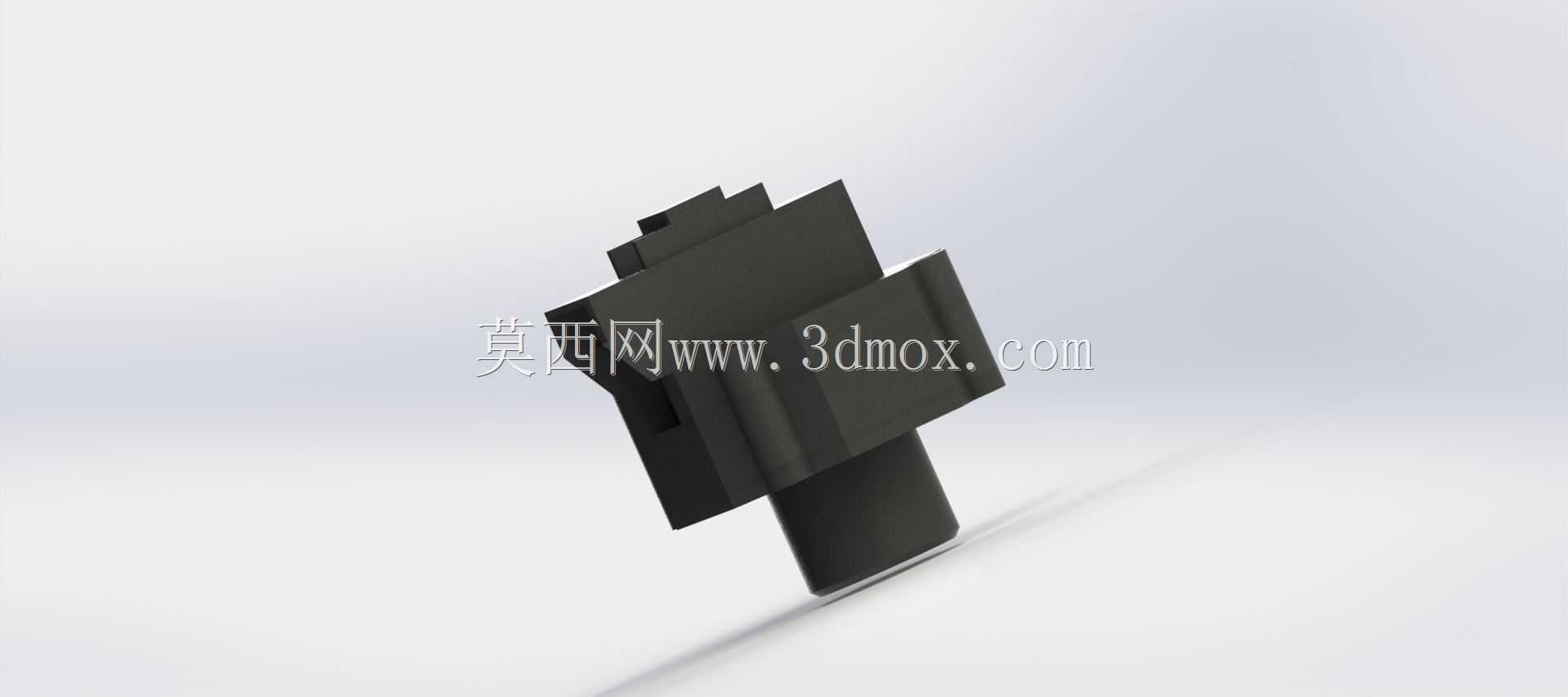

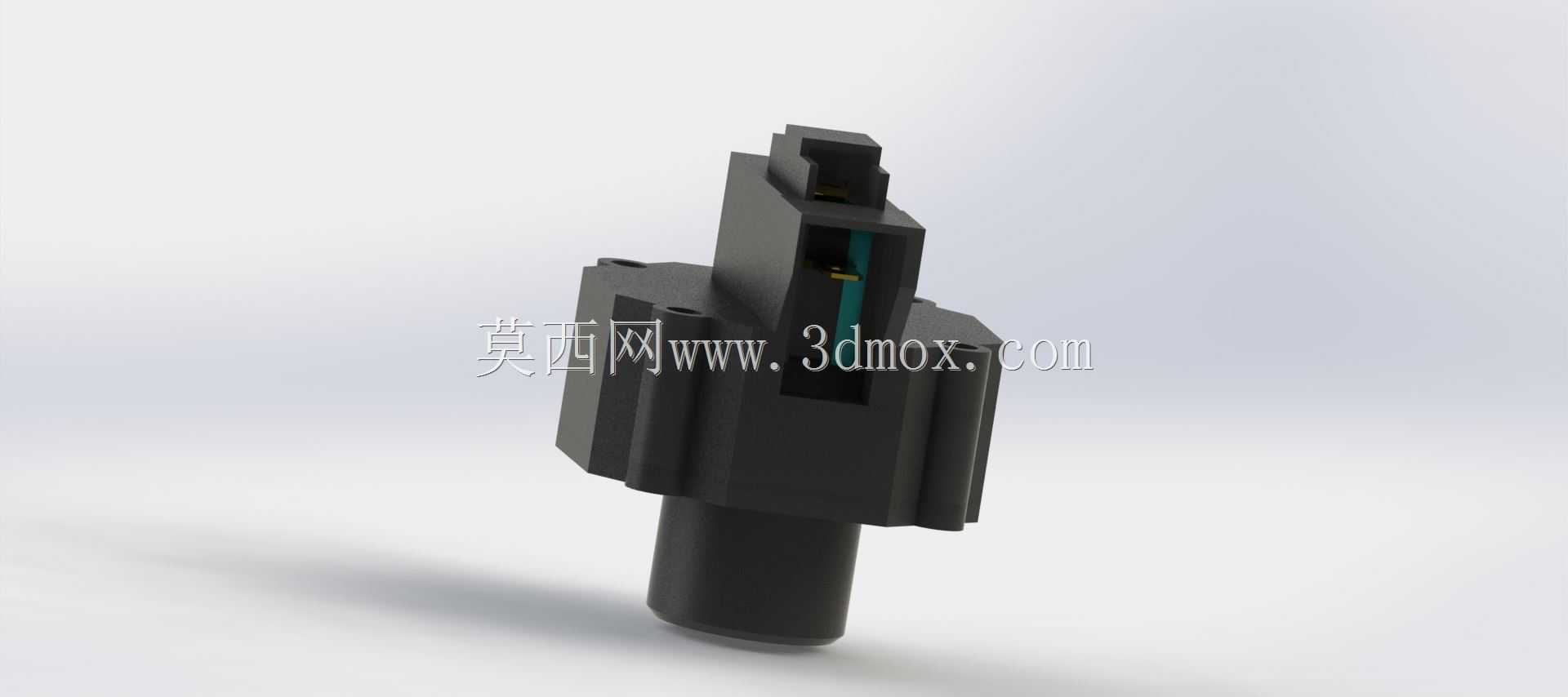

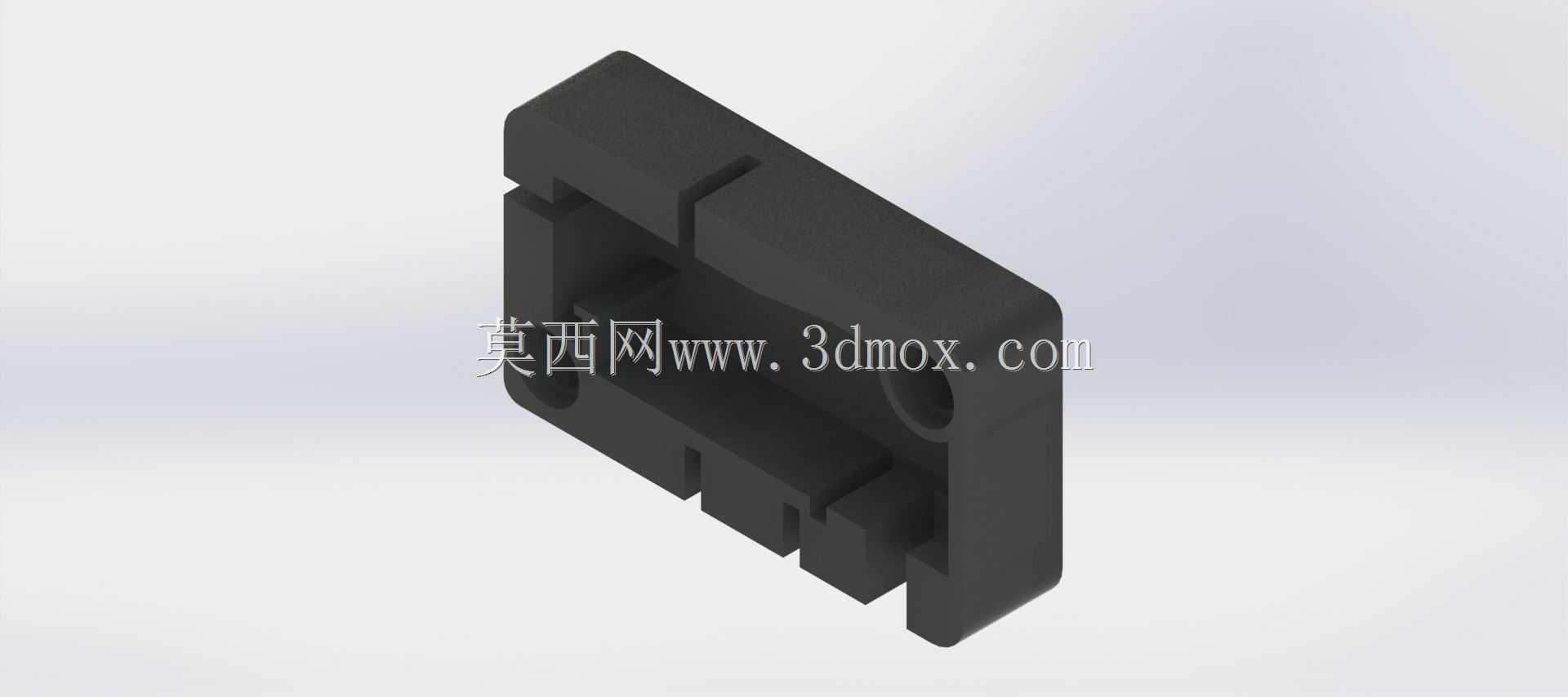

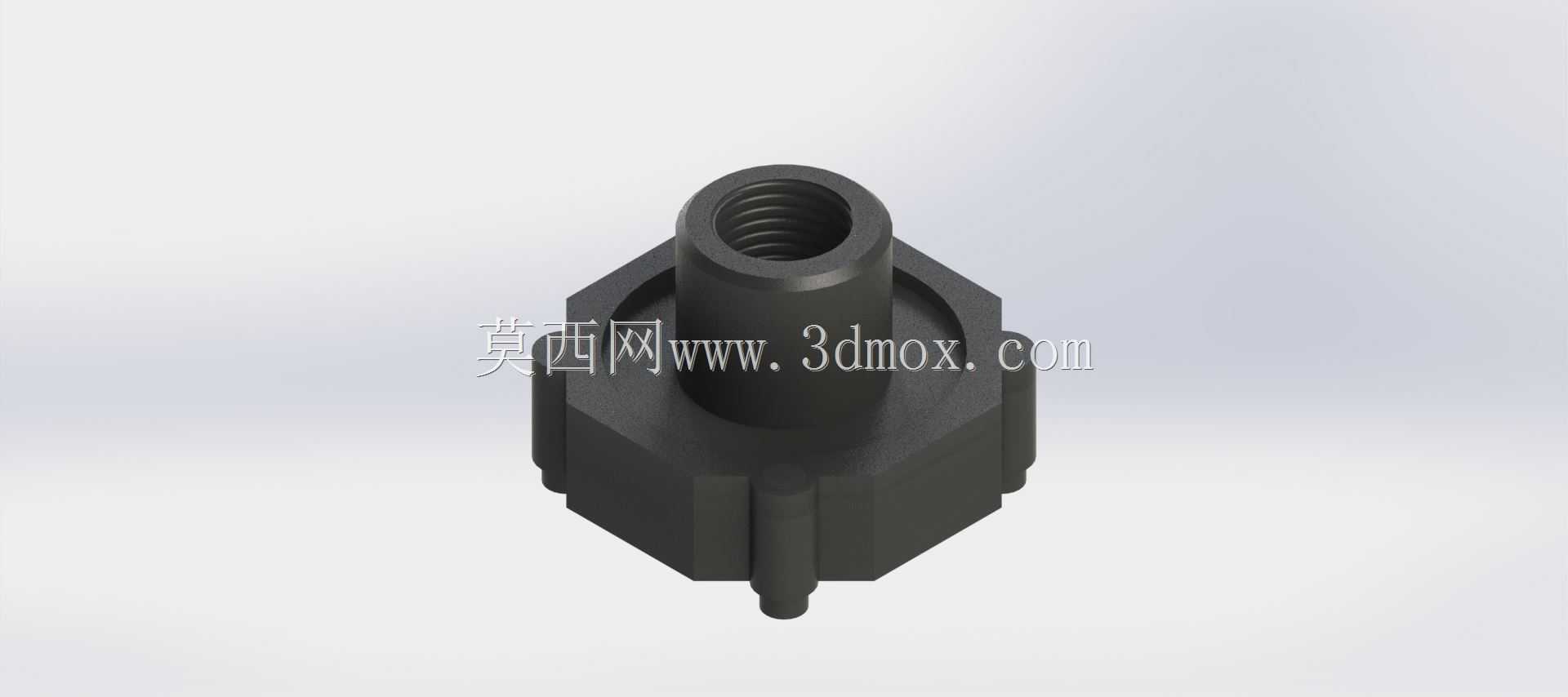

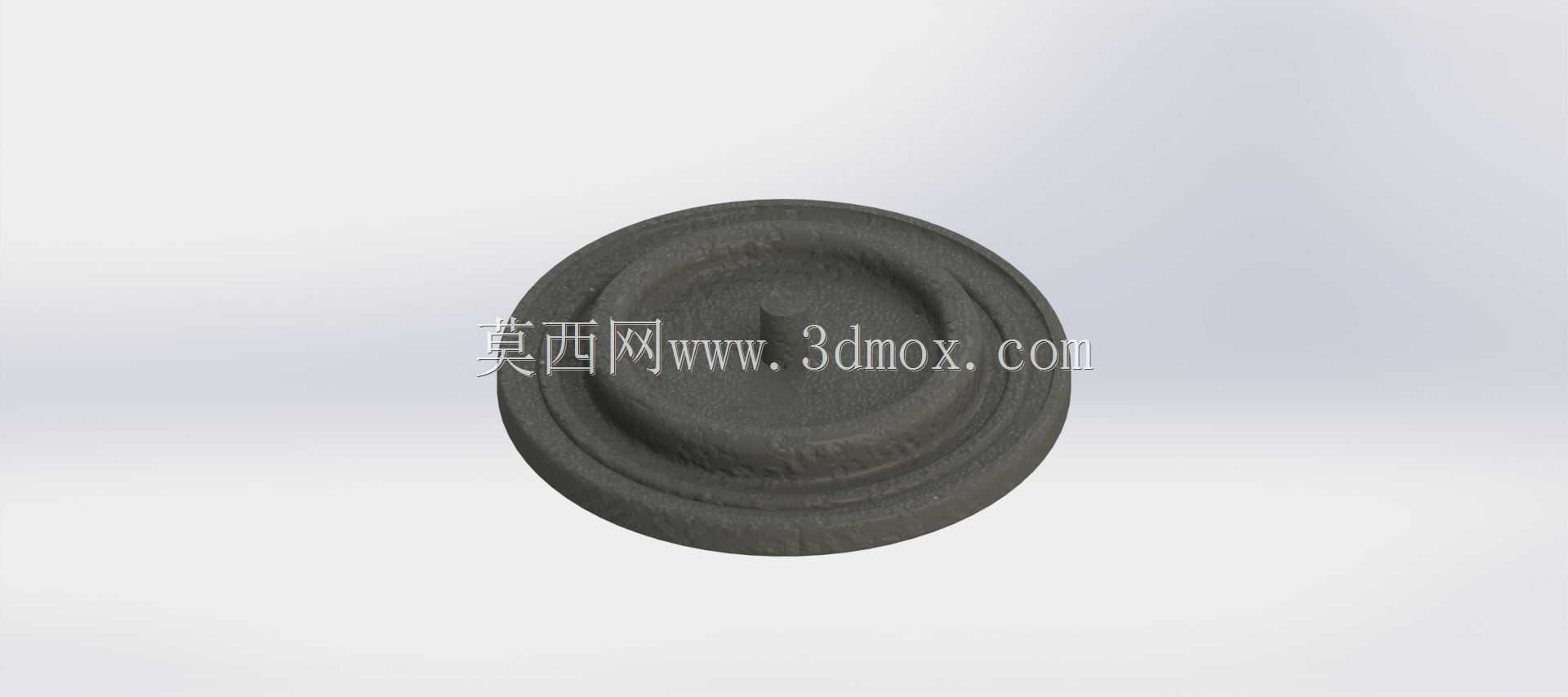

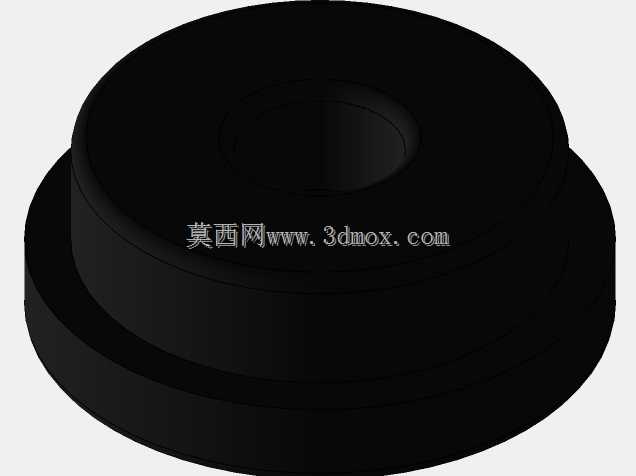

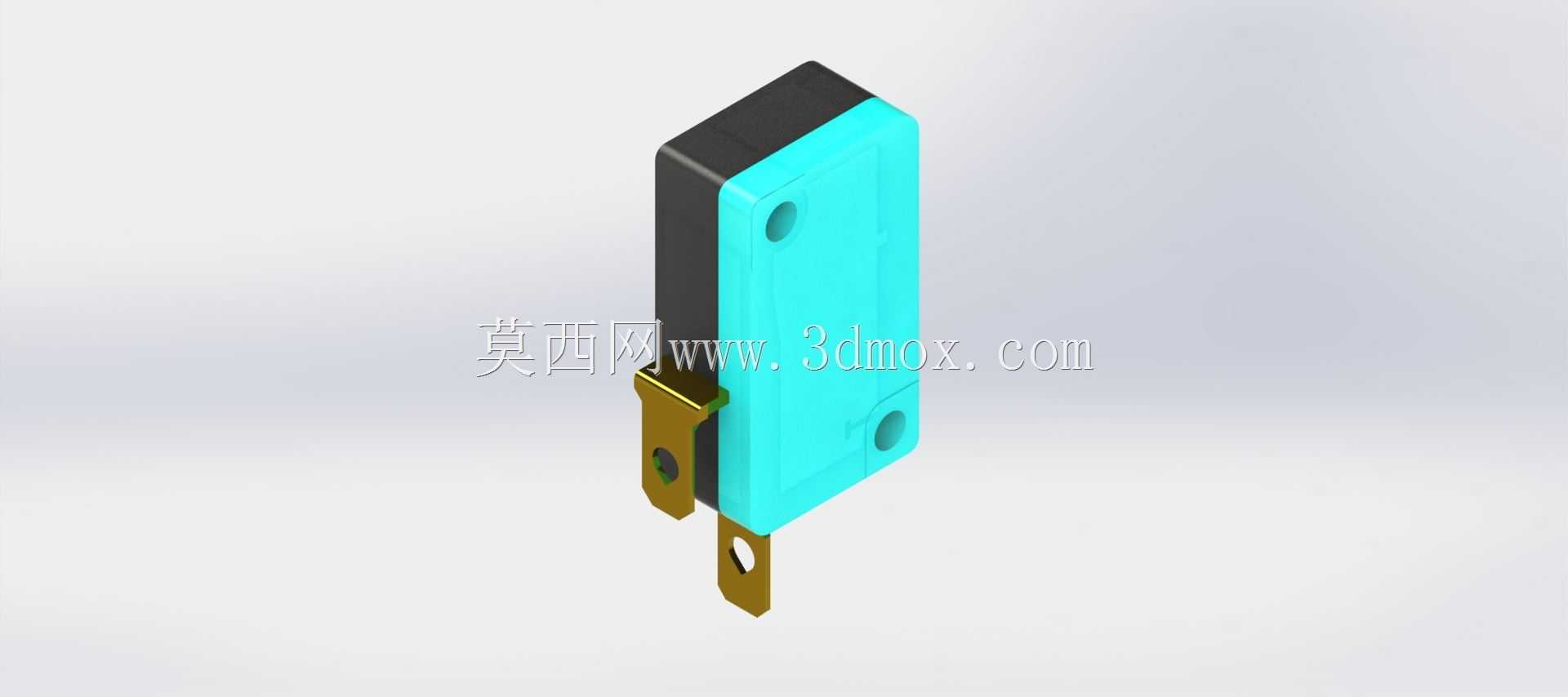

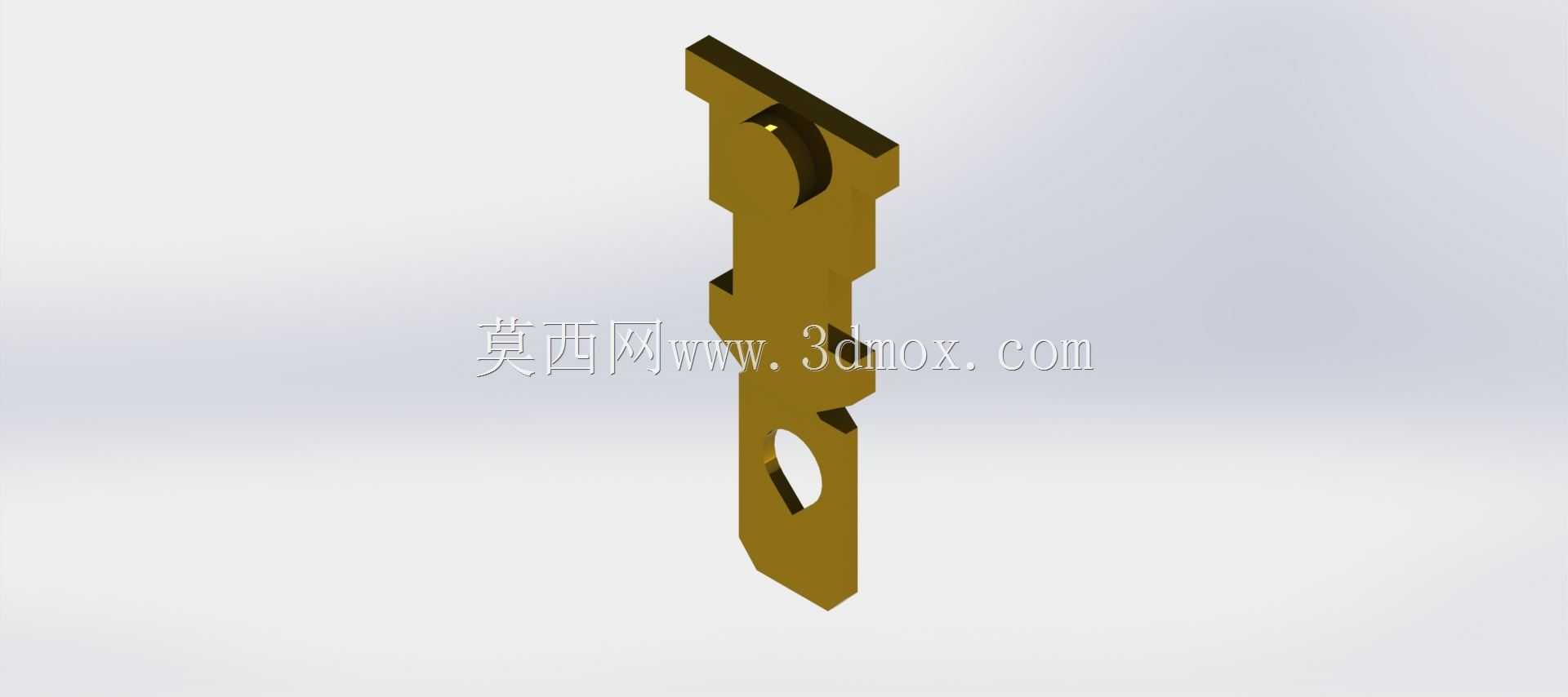

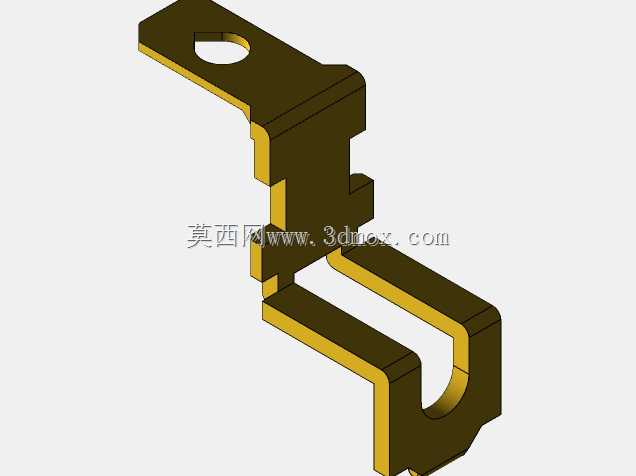

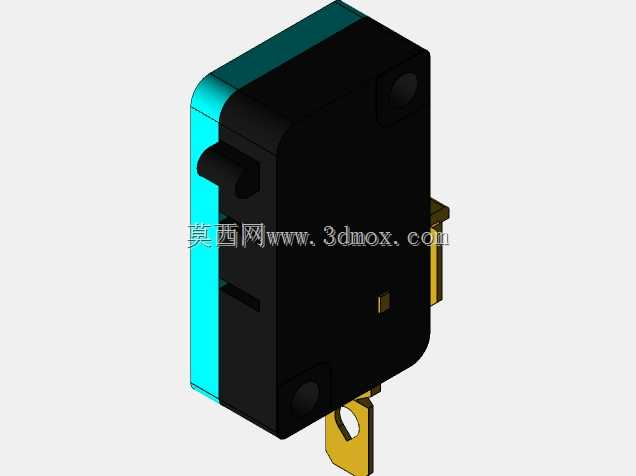

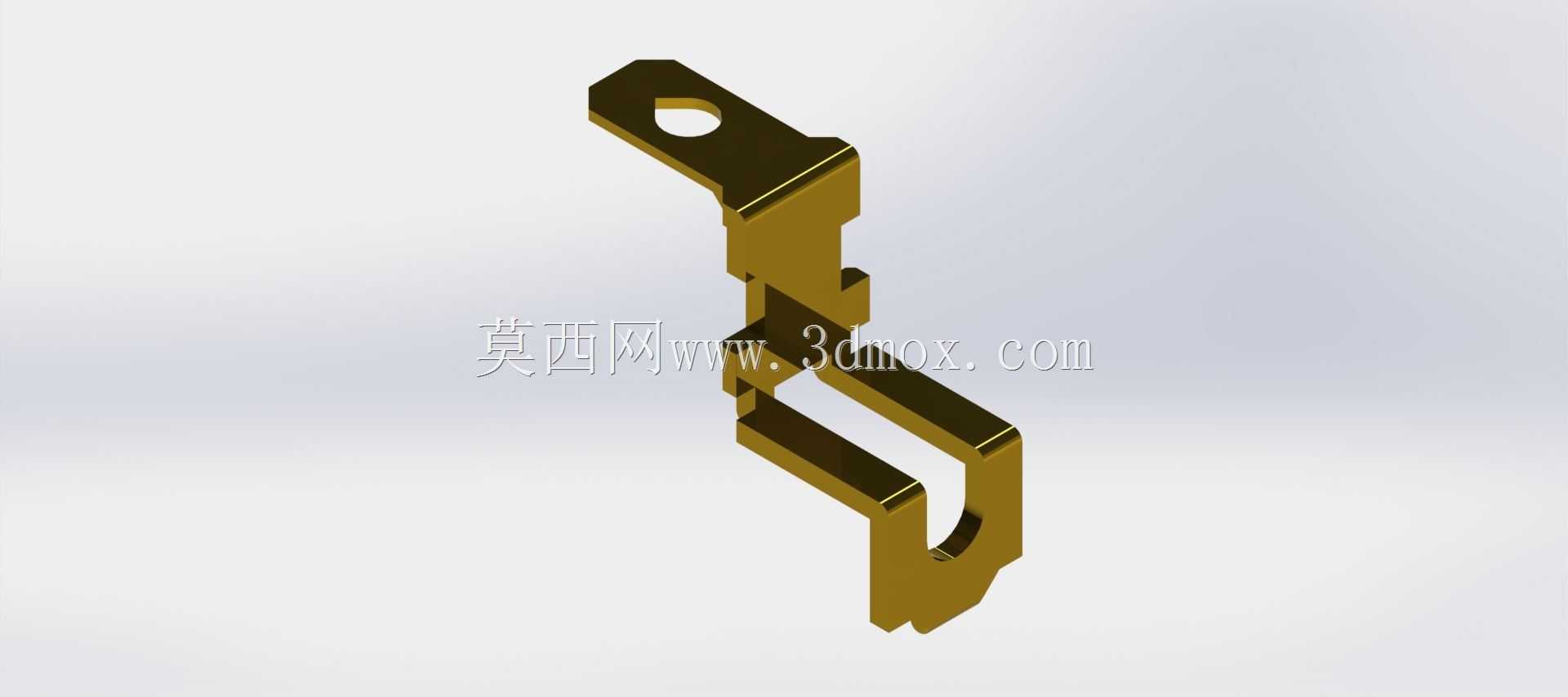

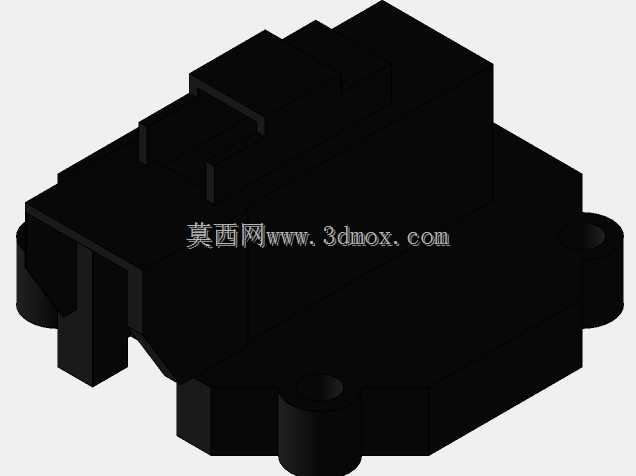

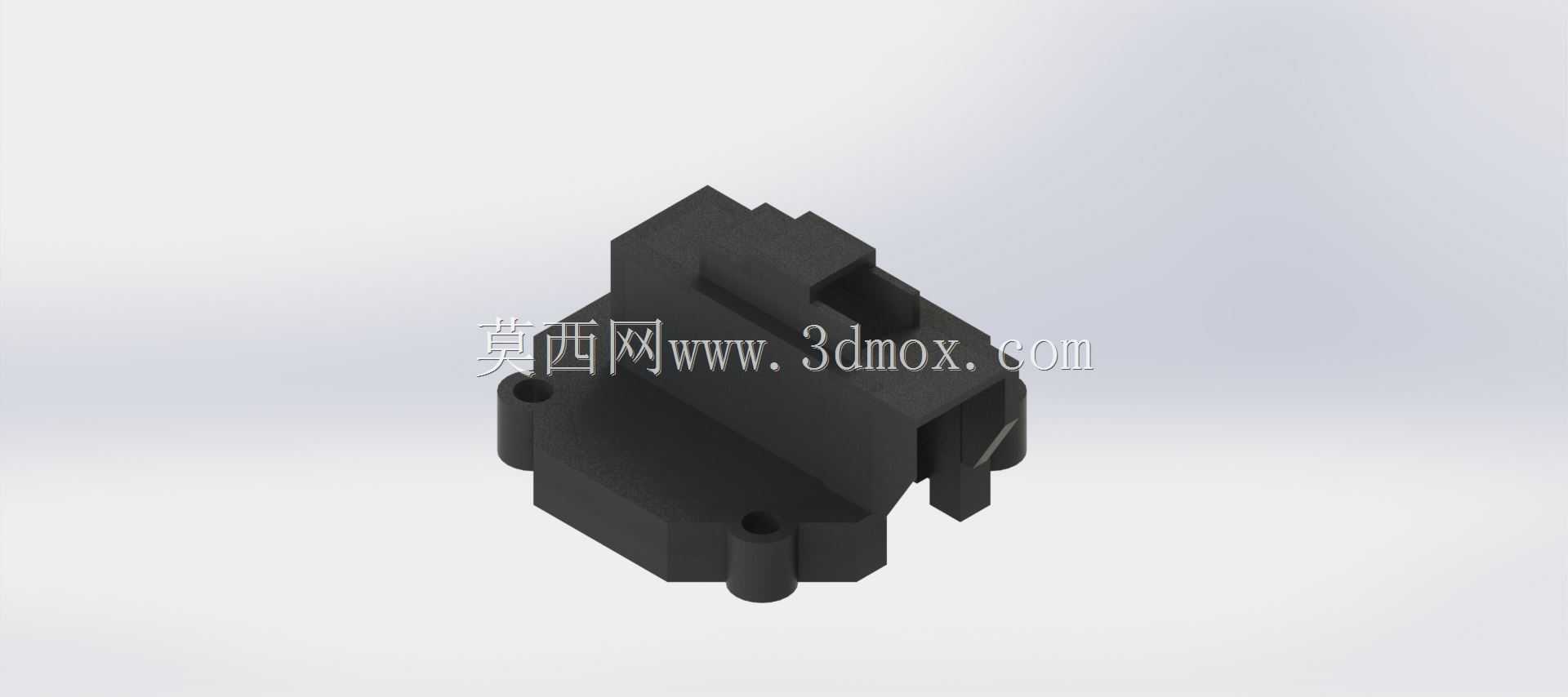

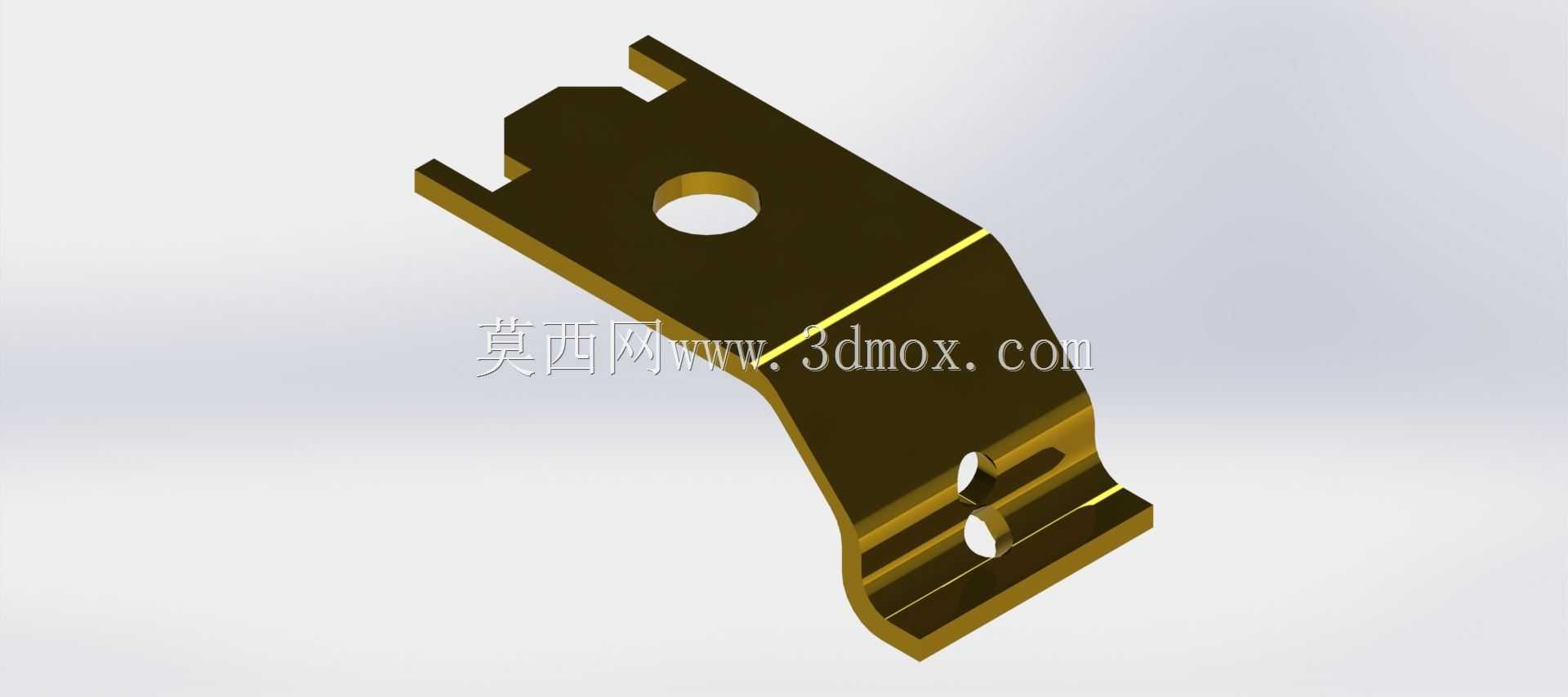

　　从结构设计思路来看，这款低压开关采用了模块化的紧凑布局，主体的电气控制部分为方型塑壳结构，两个带安装孔的黄铜接插端子直接从壳体侧方伸出，省去了额外的接线端子排结构，既减少了装配时的接线工序，也能在潮湿的净水设备舱内降低接线部位氧化接触不良的概率。开关的感压部分采用了下置的螺纹接口设计，接口外周设置了标准外螺纹，能够直接和滤瓶座上预留的内螺纹安装位旋合对接，接口内部集成了橡胶膜片感压腔，当管路内的水压作用在膜片上时，膜片产生的位移会推动内部的微动开关触点动作，实现压力信号到电信号的转换。

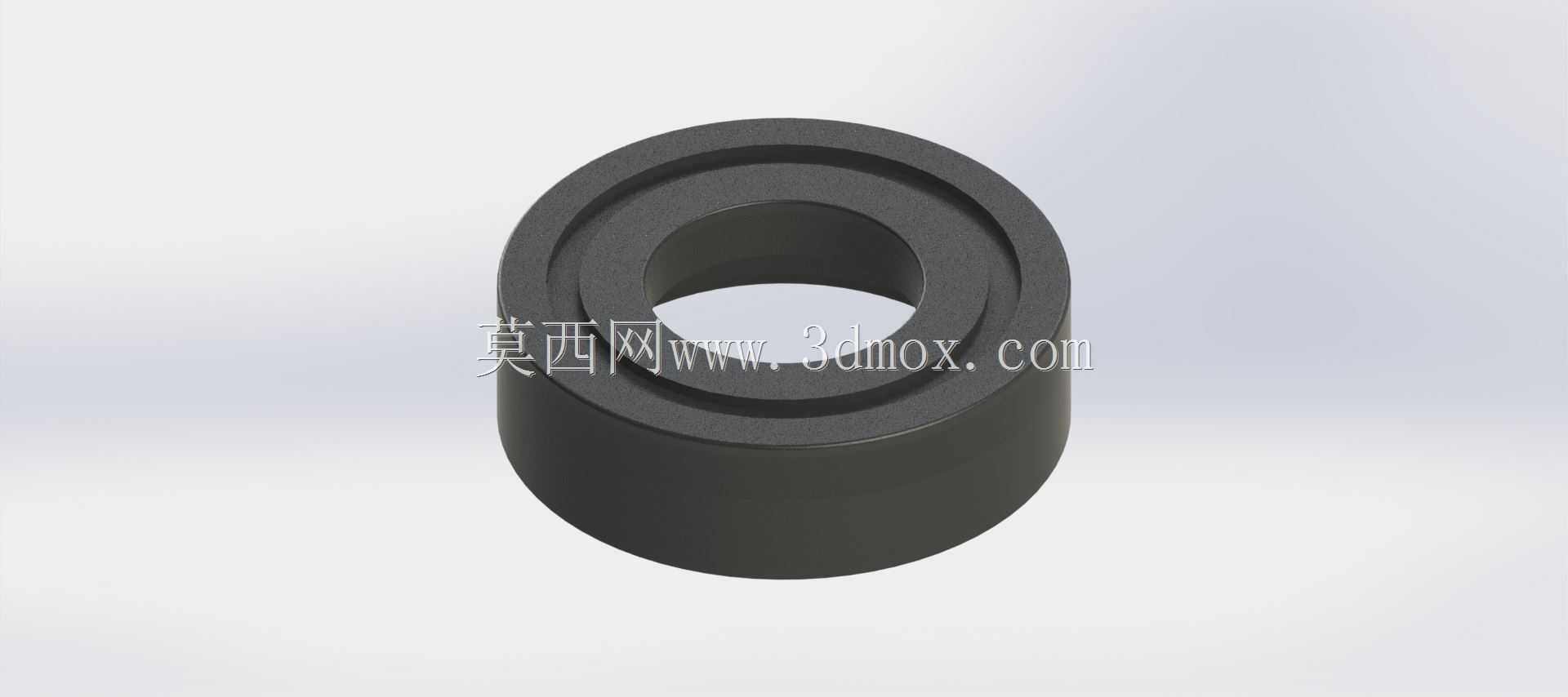

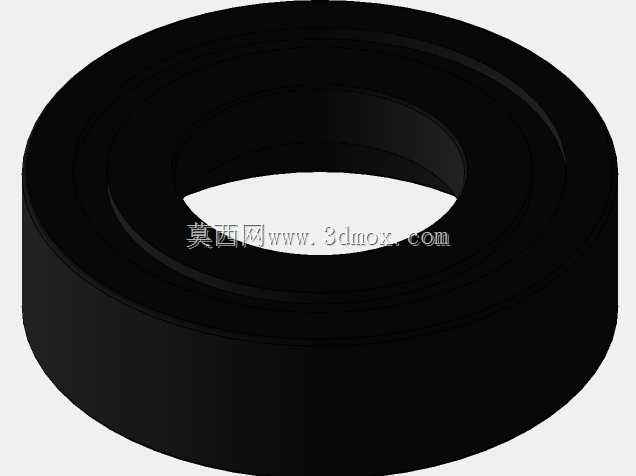

　　安装边界方面，这款开关的整体外轮廓在设计时充分考虑了七级过滤器内部紧凑的排布空间，主体塑壳的长宽尺寸控制在极小范围内，侧方伸出的两个接线端子间距符合常规净水设备控制板的接线端子间距规范，安装时不需要额外调整周边管路的走向。下方的螺纹接口长度经过精准核算，旋入滤瓶座后不会和滤瓶内部的滤芯上端盖产生干涉，接口处预留了O型密封圈的安装槽，装配时只需要在槽内套入对应规格的丁腈橡胶O圈，旋紧后即可实现无渗漏密封，不需要额外缠绕生料带，减少了装配环节的密封失效风险。开关外围的安装定位结构采用了和滤瓶座一体的卡合限位设计，开关装入后两个侧方的固定耳刚好卡入滤瓶座的定位槽内，避免设备运输、运行过程中因为管路振动导致开关松动移位。

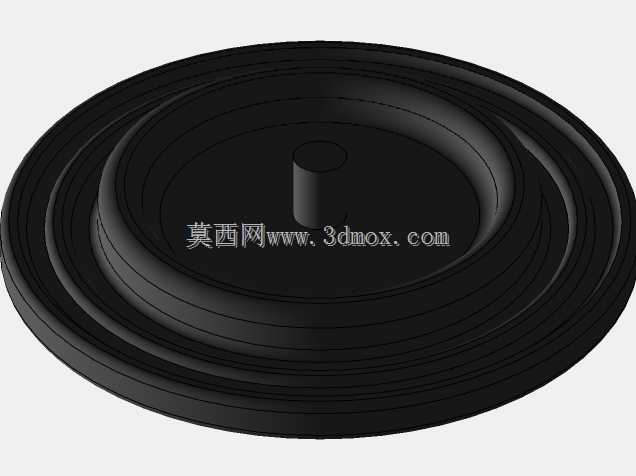

　　功能特性上，这款低压开关的动作压力值针对七级过滤系统的进水特性做了匹配调校，当进水压力低于设定的低压阈值时，开关触点保持断开状态，切断增压泵的供电回路；当进水压力恢复到正常工作区间后，膜片推动触点复位，设备恢复正常制水流程。开关的电气部分采用了全密封塑壳封装，能够适应净水设备内部长期高湿度的工作环境，避免水汽进入壳体内部造成触点氧化、短路。感压膜片采用了耐水腐蚀的橡胶材质，长期浸泡在过水环境中不会出现硬化、开裂的问题，能够保证长期使用过程中压力动作值的稳定性，不会因为膜片老化导致压力漂移，出现误启停或者不动作的故障。

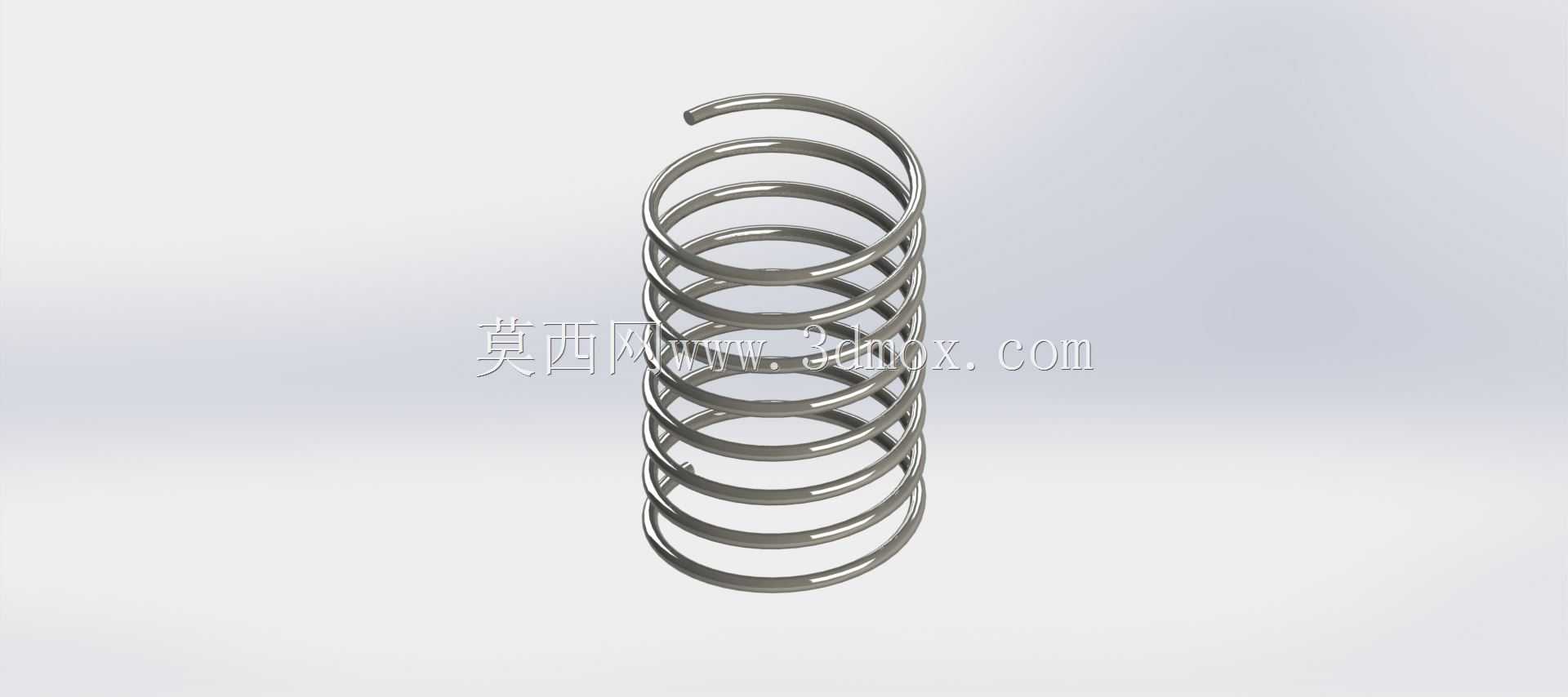

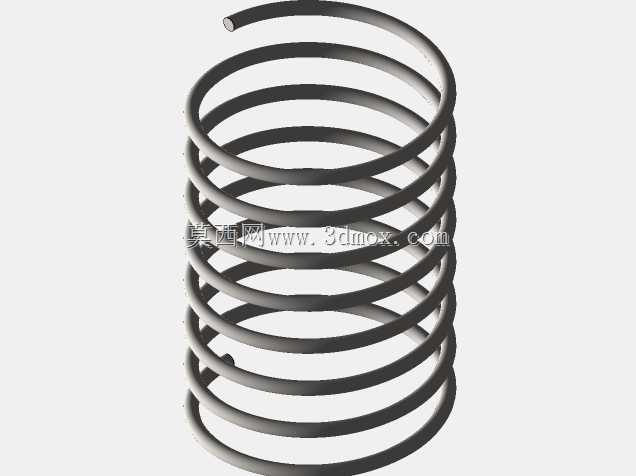

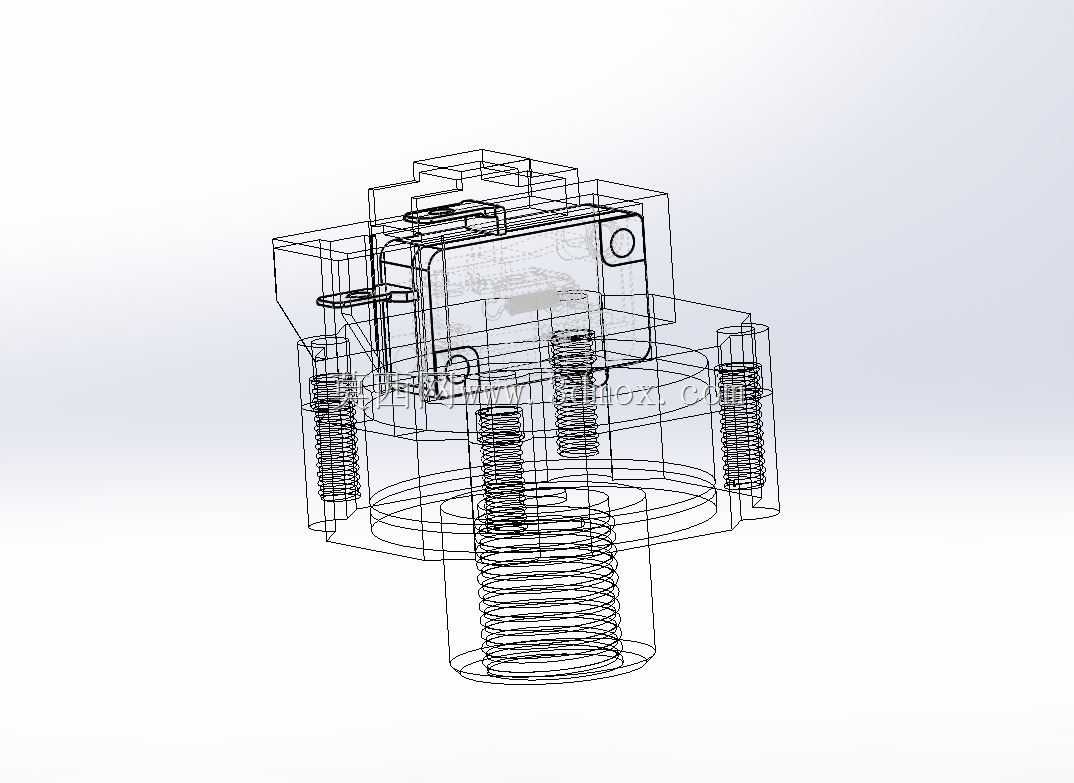

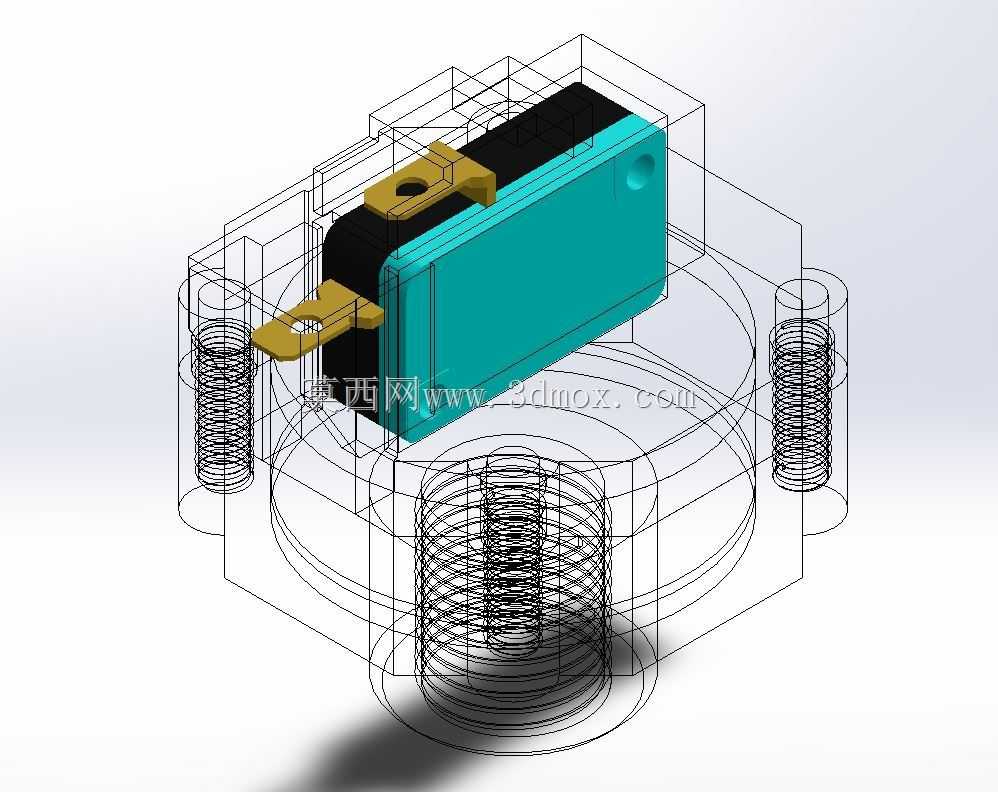

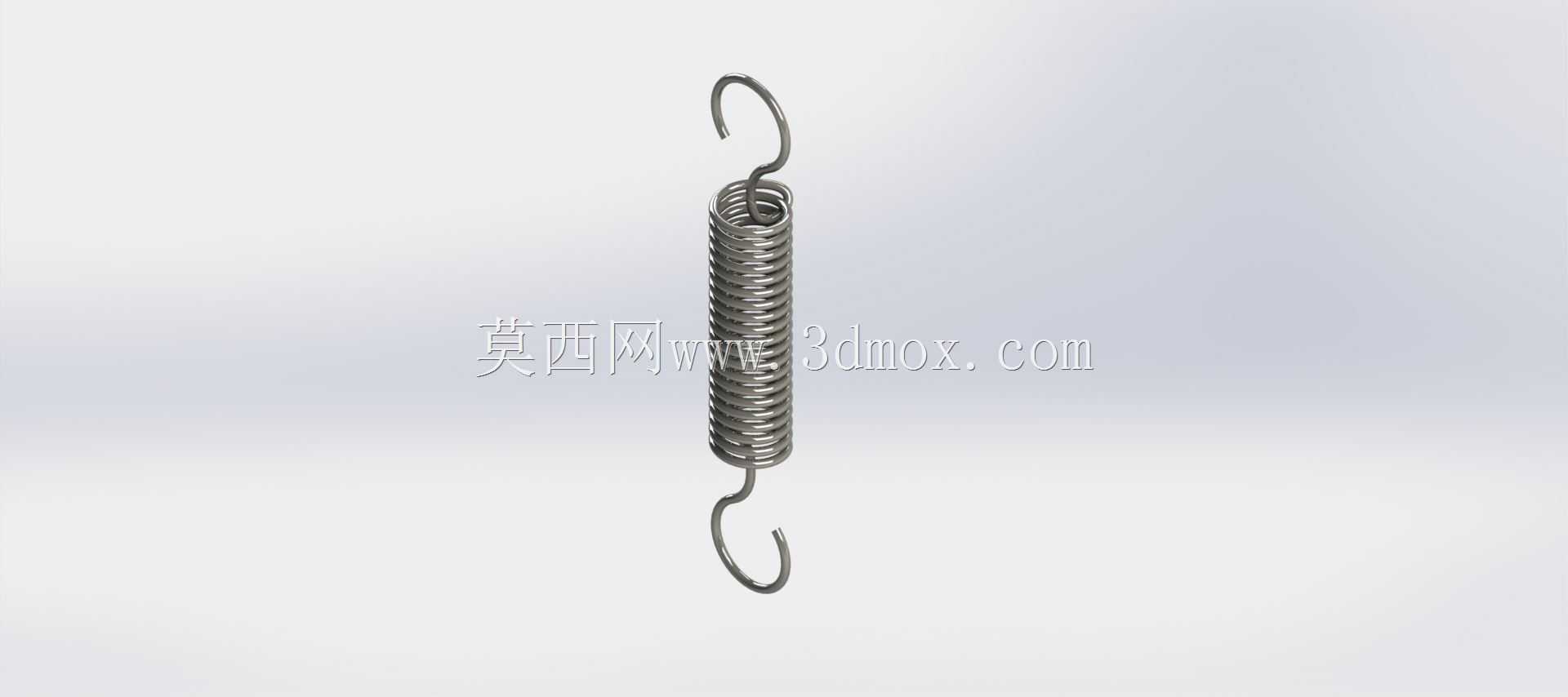

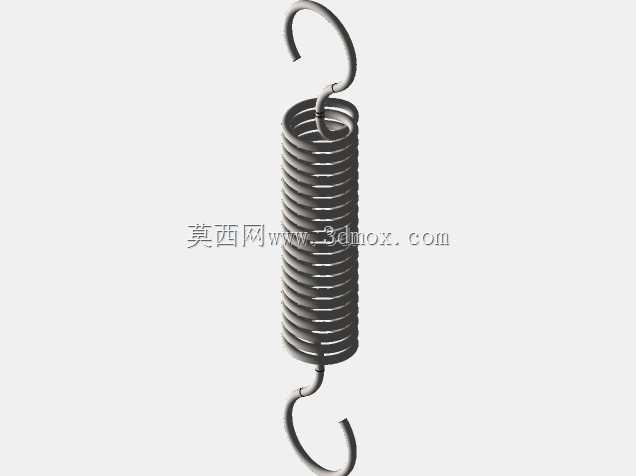

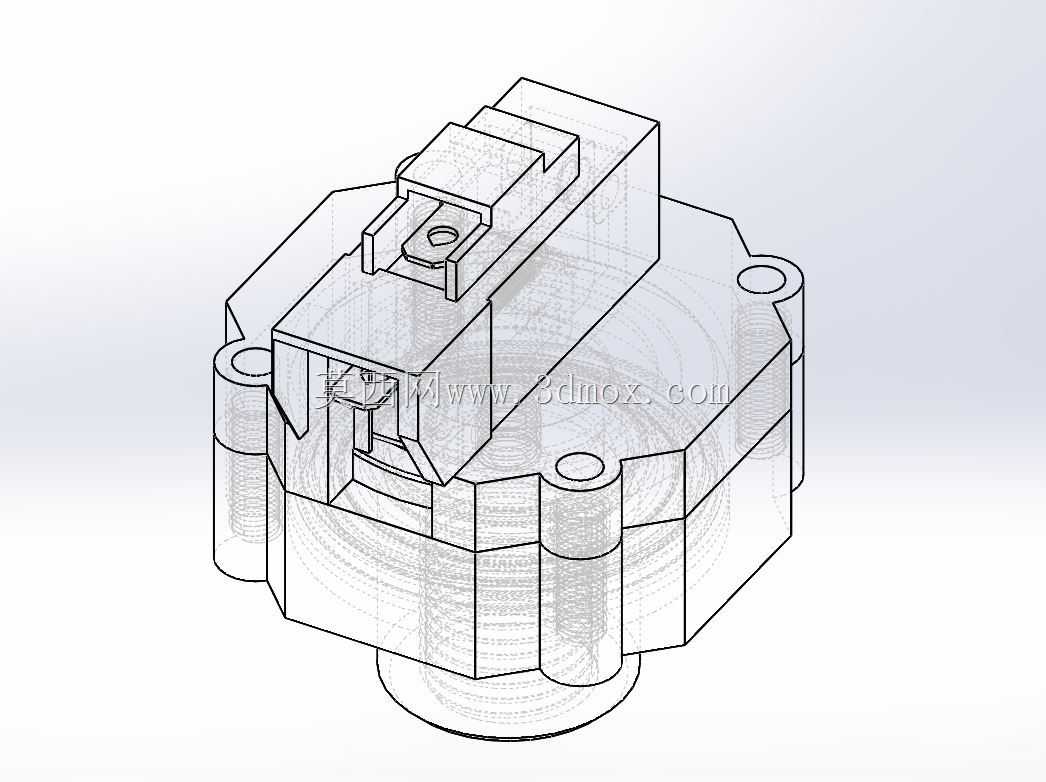

　　从结构建模的细节来看，这款模型完整还原了开关内部的微动开关、感压膜片、复位弹簧、接线端子等所有零部件的装配关系，弹簧的线径、有效圈数、自由长度都按照实际选型参数建模，螺纹接口的牙型、螺距符合通用管路连接标准，塑壳部分的拔模斜度、加强筋位置都和实际量产零件保持一致，能够直接用于净水设备的整机装配干涉检查、管路布局模拟，也可以作为同类低压压力开关设计的参考原型，帮助结构设计人员快速完成适配不同流量规格过滤器的压力开关改型设计，减少从零开始建模的重复工作量。在实际选型适配时，只需要根据系统的最低工作压力调整内部复位弹簧的刚度参数，就可以衍生出适配不同级数过滤系统的低压开关型号，不需要对整体安装结构做大幅修改，具备较强的平台化适配能力。
